互感器伏安特性測試儀（CT/PT）
YFA-103E互感器伏安特性測試儀，武漢卓亞電力自動化有限責任公司是互感器伏安特性測試儀廠家，互感器伏安特性測試儀支持檢測CT和PT、單機輸出電壓0-2500V，電流0-600A，自動化測試，主要用于保護用互感器各項功能進行有效檢測，互感器伏安特性測試儀又稱CP/PT互感器伏安特性測試儀、電壓互感器伏安特性測試儀、電流互感器伏安特性測試儀 ……
卓亞電力承諾：網站所售本產品滿足電力標準JJG1021-2007、JB/T5356-2002，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YFA-103E互感器測試儀設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
YFA-103E互感器測試儀又稱CP/PT互感器伏安特性測試儀，互感器特性綜合測試儀具有伏安特性(勵磁特性)曲線、輸出誤差曲線、變比測量，極性判斷、一次通流測試、交流耐壓測試及鐵心退磁功能。
YFA-103E互感器特性測試儀是一款CT/PT互感器特性綜合測試儀，互感器特性綜合測試儀是繼電保護和高壓絕緣專業的專業互感器測試儀。互感器特性綜合測試儀具有伏安特性(勵磁特性)曲線、輸出誤差曲線、變比測量，極性判斷、一次通流測試、交流耐壓測試及鐵心退磁功能。
互感器特性綜合測試儀可以完成的試驗包括：CT勵磁特性曲線，自動給出拐點值，自動給出5%和10%的誤差曲線，變比測量， 極性判斷，一次通流測試，交流耐壓測試，鐵心退磁， PT勵磁特性曲線，自動給出拐點值，變比測量，極性判斷，交流耐壓測試，鐵心退磁。
YFA-103E互感器特性綜合測試儀采用大屏旋轉鼠標快速操作、自動打印，互感器特性綜合測試儀可通過專用接口至PC端上微機操作和分析報表。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| CT（保護類、計量類） | PT |
| • 伏安特性（勵磁特性）曲線 | • 伏安特性（勵磁特性）曲線 |
| • 自動給出拐點值 | • 自動給出拐點值 |
| • 自動給出5%和10%的誤差曲線 | • 變比測量 |
| • 變比測量 | • 極性判斷 |
| • 比差測量 | • 比差測量 |
| • 角差測量 | • 角差測量 |
| • 極性判斷 | • 交流耐壓測試 |
| • 一次通流測試 | • 二次負荷測試 |
| • 交流耐壓測試 | • 二次繞組測試 |
| • 二次負荷測試 | • 鐵心自動退磁 |
| •二次繞組測試 | |
| • 鐵心自動退磁 |
| 工作電源 | AC220V±10% 、50Hz | |
| 設備輸出 | 0～1000V（0-20A） | |
| 輸出電流 | 0～600A（0-5V） | |
| 二次繞組電阻測量 | 范圍 | 0.1～300Ω |
| 精度 | 0.5%±1mΩ | |
| 二次實際負荷測量 | 范圍 | 5～300VA |
| 精度 | ≤0.5% | |
| CT/PT角差測量 | 精度 | ±4min |
| 分辨率 | 0.1min | |
| CT/PT比差測量 | 精度 | ≤0.05% |
| 分辨率 | 0.1 | |
| CT變比測量 | 范圍 | 5-25000A/5A(5000A/1A) |
| 精度 | ≤0.5% | |
| PT變比測量 | 范圍 | 1-10000 |
| 精度 | ≤0.5% | |
| 工作環境 | 溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m | |
| 尺寸 | 380 × 240× 260(mm3) | |
| 重量 | ≤22kg | |
產品功能—— Features
2、滿足 GB1207、GB1208等規程要求
3、無需外接其它輔助設備，單機即可完成所有檢測項目

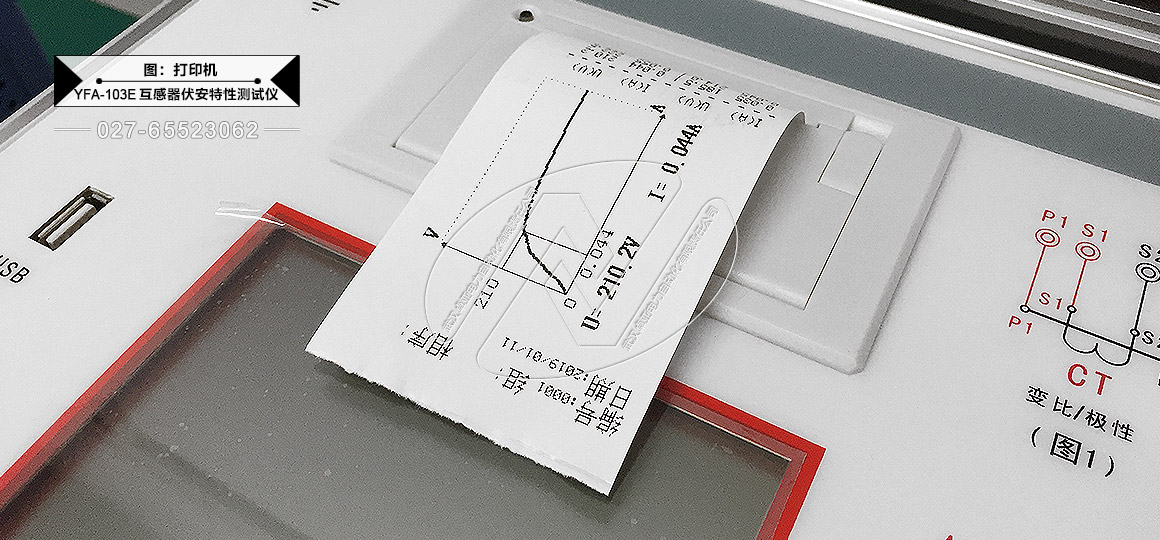

4、自帶微型快速打印機、可直接現場打印測試結果
5、采用智能控制器，操作簡單
6、大屏幕液晶，圖形化顯示接口
7、按規程自動給出CT/PT（勵磁）拐點值
8、自動給出5%和10%誤差曲線
9、可保存3000組測試資料，掉電后不丟失
10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告
11、小巧輕便≤22Kg，非常利于現場測試

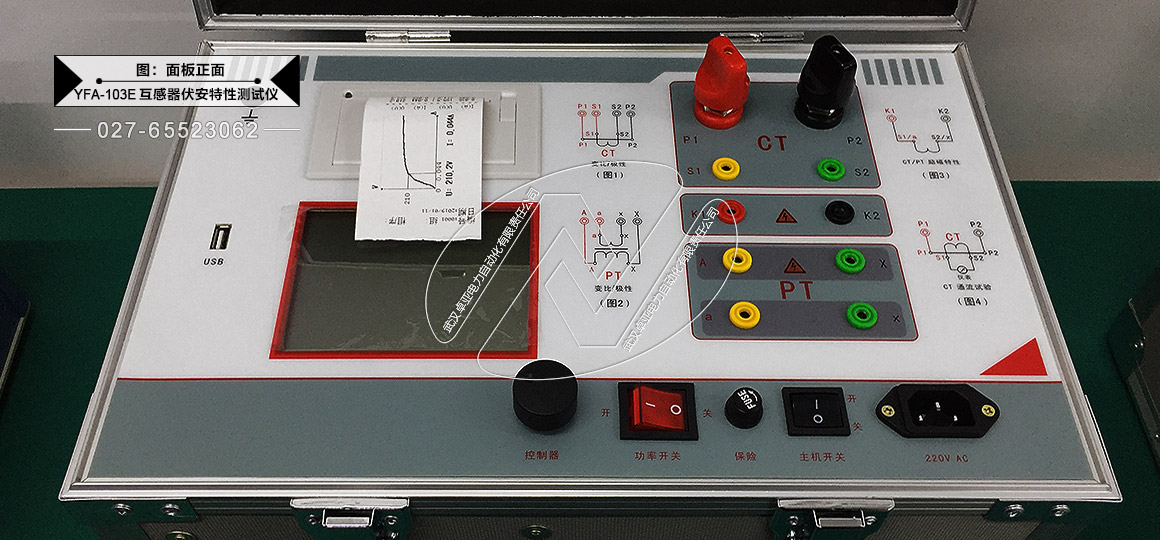

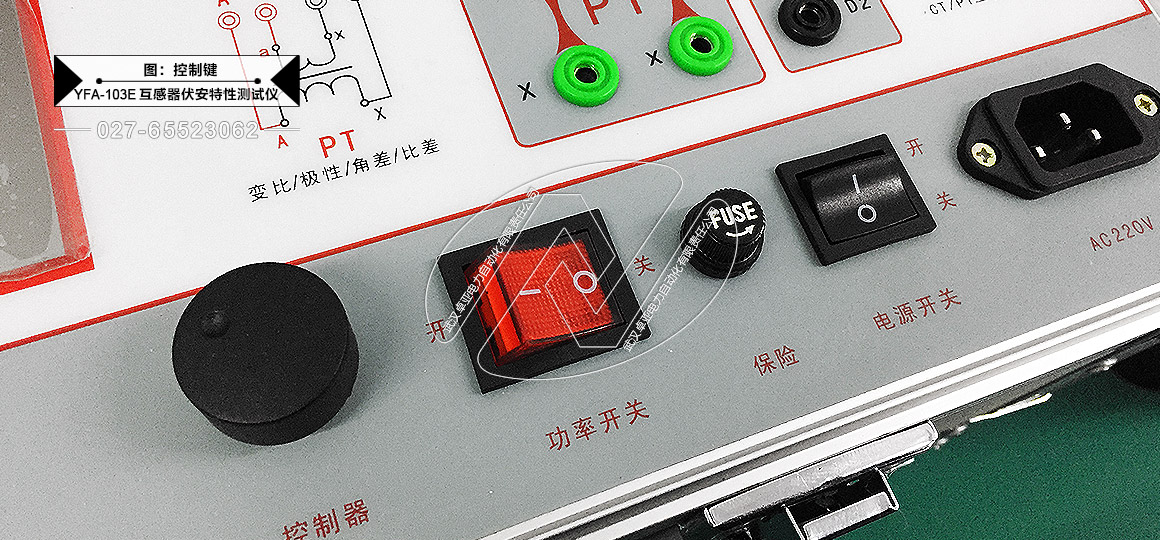

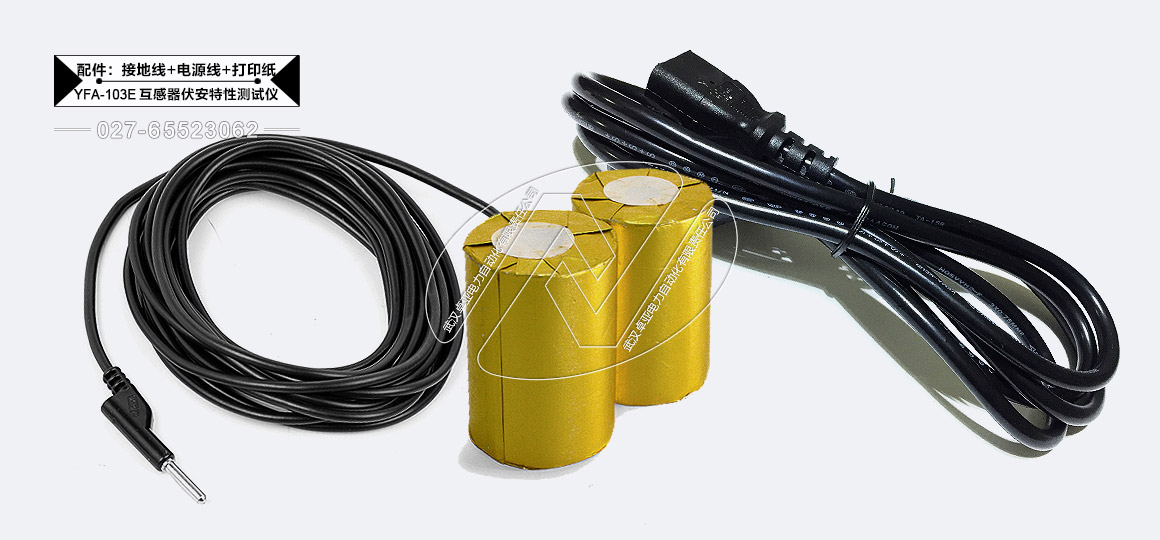

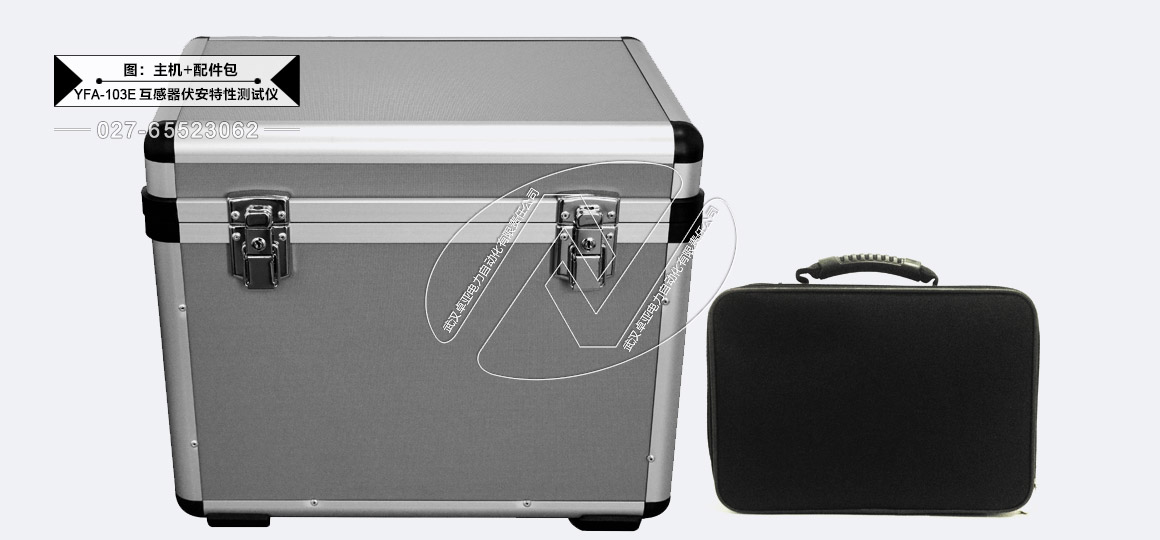

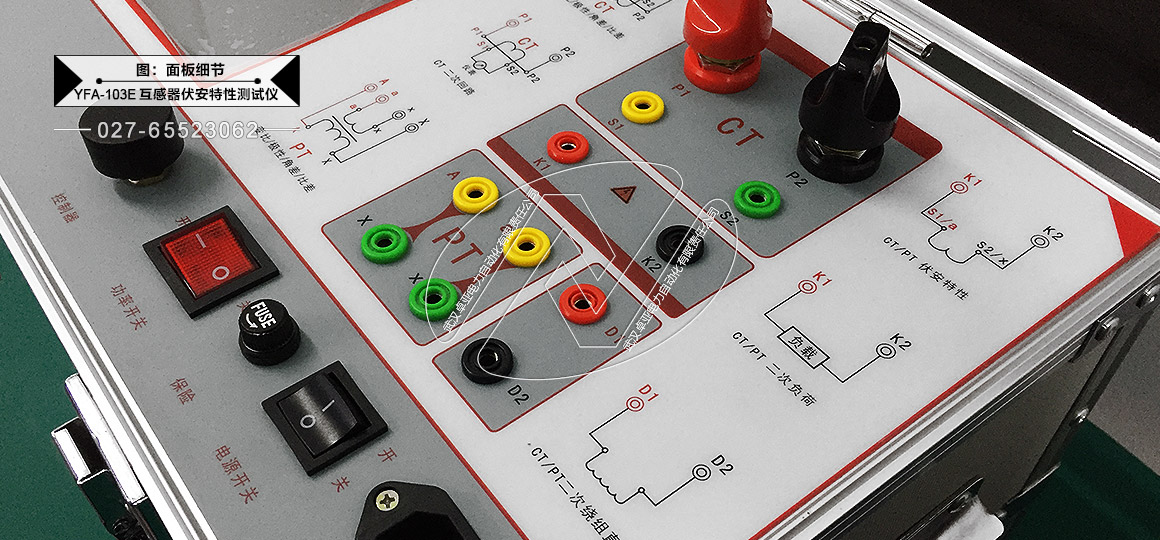

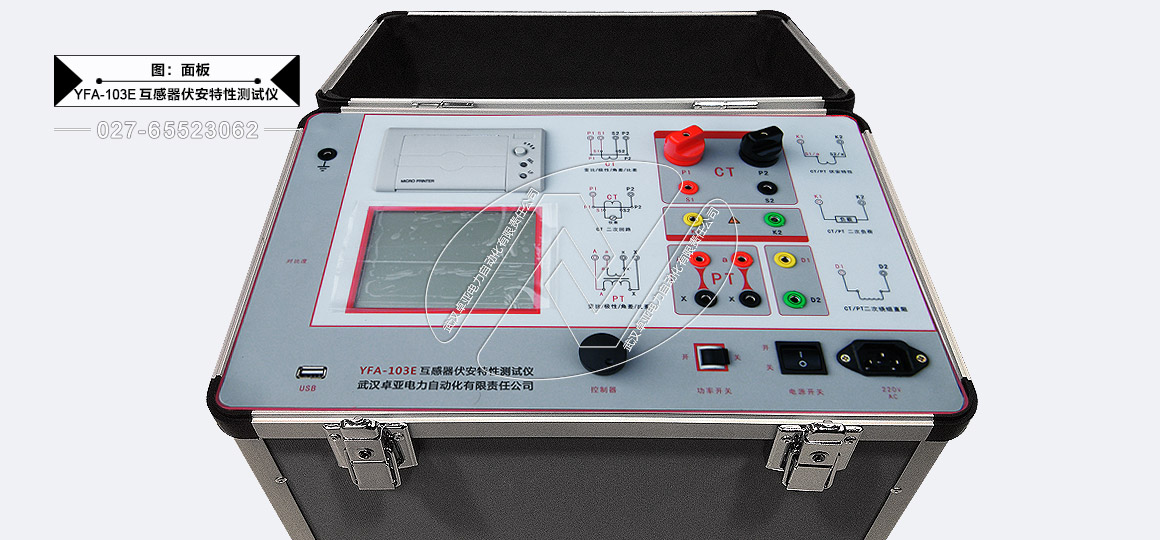

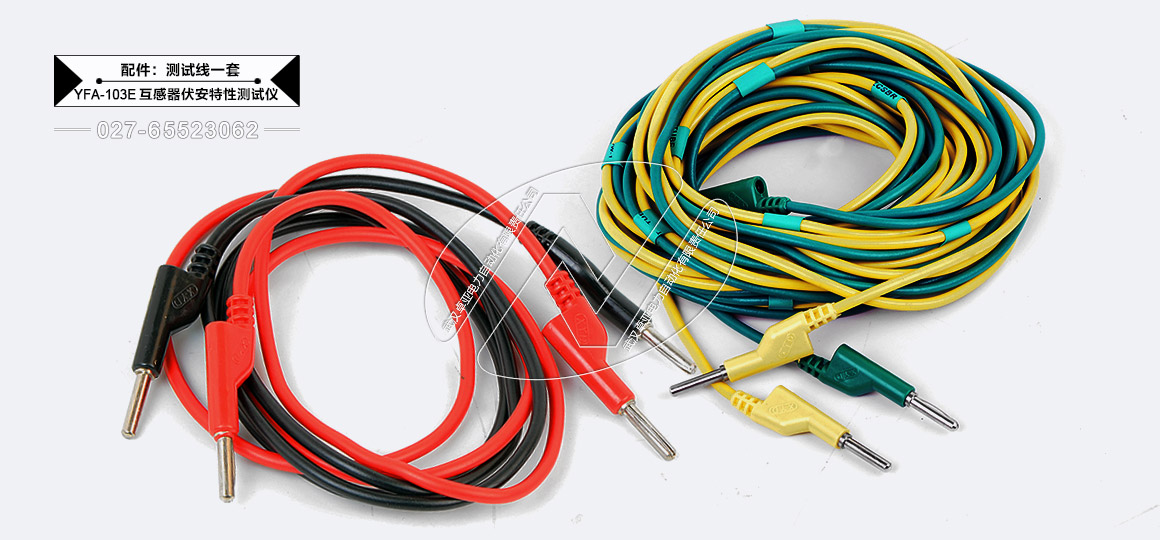

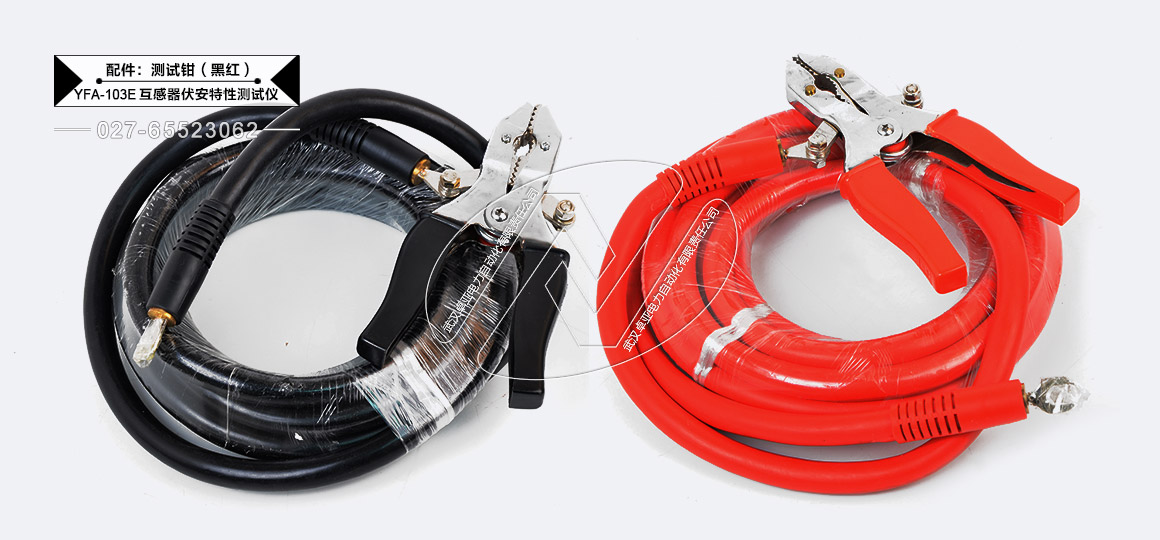

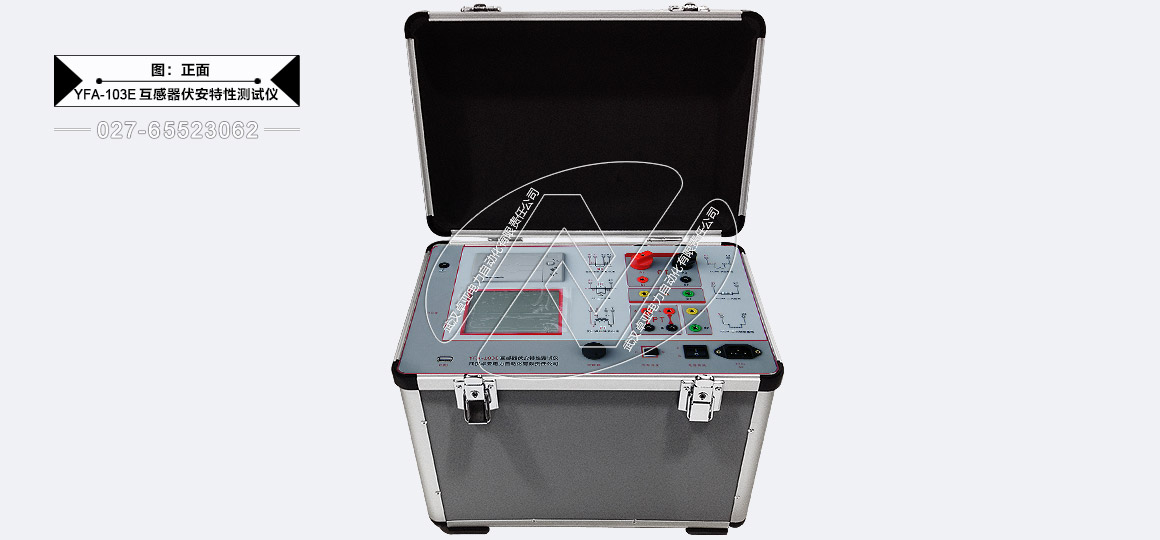

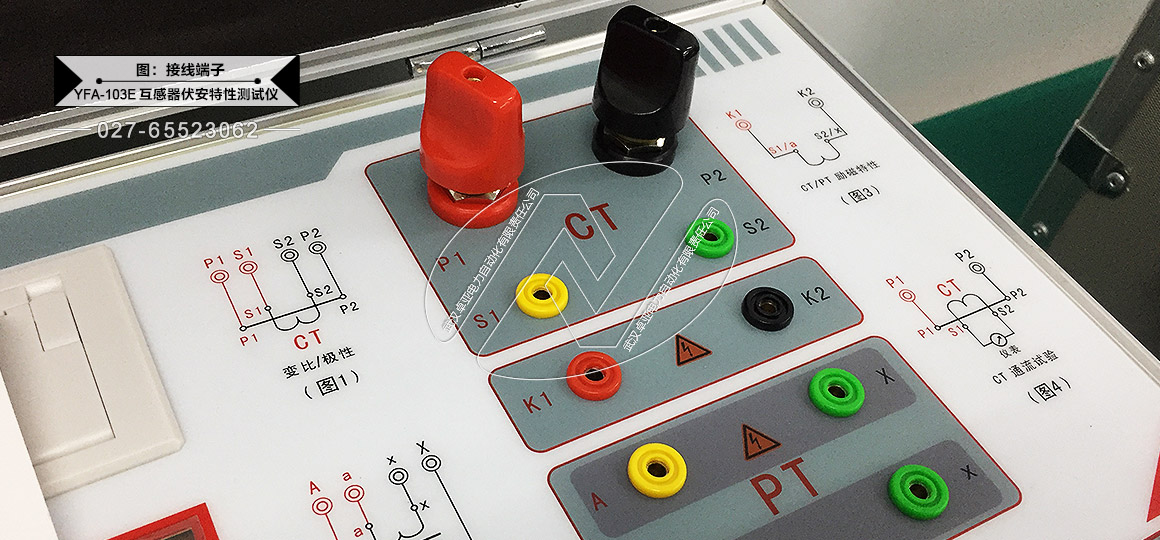

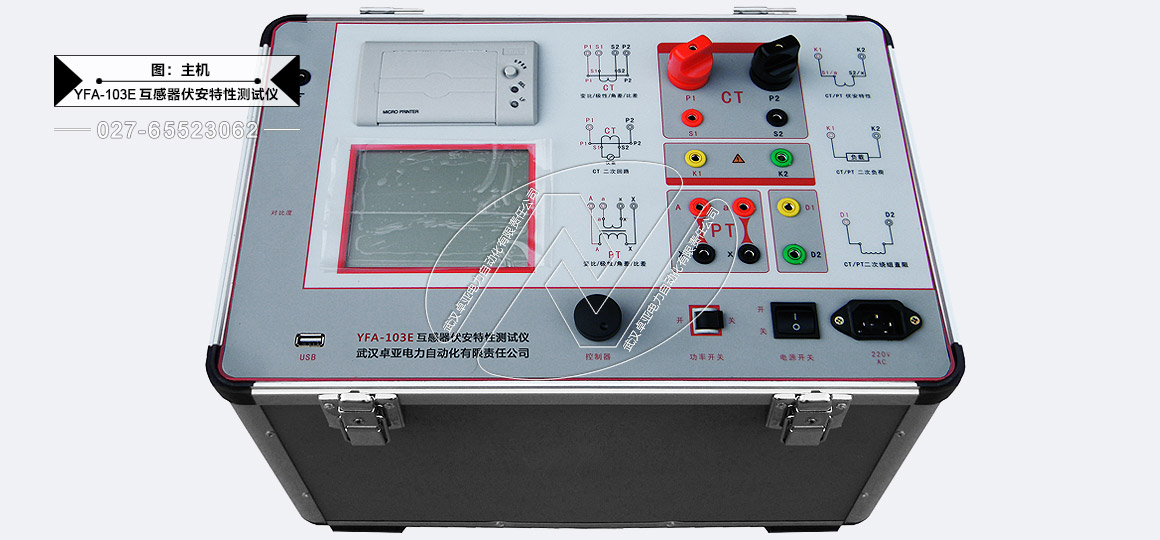

圖片展示—— Photo
YFA-103E型互感器伏安特性測試儀說明書中詳細介紹了互感器伏安特性測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YFA-103E 互感器伏安特性測試儀說明書
