10kV可調高壓數字兆歐表
GM-10kV10kV可調高壓數字兆歐表，武漢卓亞電力自動化有限責任公司是10kV可調高壓數字兆歐表廠家，10kV可調高壓數字兆歐表適用于高壓變電站、發電廠、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試，最大測試電力等級為10kV，10kV可調高壓數字兆歐表又稱大功率高壓兆歐表、10kV絕緣電阻測試儀、10kV數字兆歐表 ……
卓亞電力承諾：網站所售本產品滿足電力標準DL/T845.1-2004，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
10kV可調高壓數字兆歐表可調高壓0.1 ~ 10kV（10000V）或六檔固定輸出高壓，電阻測量范圍：0.01MΩ ~ 2000GΩ，10kV可調高壓數字兆歐表適用于高壓變電站、發電廠、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試。可調高壓數字兆歐表特別適用于對材料絕緣特性的檢測與試驗。標準支持： DL/T845.1-2004、DL/T474.1-2006、JJG622-1997。
別名：10kV可調高壓數字兆歐表、10kV高壓絕緣兆歐表、10kV高壓兆歐表、10kV兆歐表
檔位選擇：
一、可調檔位（無極微調）：0~10kV 二、固定檔位（六檔可選）：0.25kV、0.5kV、1000V、2500kV、5kV、10kV
GM-10kV可調高壓數字兆歐表在高壓啟動后，請不要采用人工放電方式檢查儀表，在測試完畢后也應等待儀表自動放電使電壓表回零后才進行例行安全需要的人工放電！因為短路放電的強烈電脈沖波有損被測對象的絕緣壽命，如果脈沖竄入儀表，也有損儀表內的集成電路！
GM-10kV可調高壓數字兆歐表是為了解決高壓變電站、發電廠現場強干擾下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試而設計研制。可調高壓數字兆歐表測試電壓高，功率大，被測量對象往往又帶有工頻泄漏或感應上高壓干擾電能，因此為了人身安全，使用該測試儀首先一定要接好安全接地線！
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | 標準名稱 | 可調輸出電壓 | 固定輸出6檔電壓 | 電壓準確度 | 短路電流 |
| GM-5kV | 5kV可調高壓數字兆歐表 | 0.01~5kV | 0.1、0.25、0.5、1、2.5、5kV | ±(5%+10V) | ＞10mA |
| GM-10kV | 10kV可調高壓數字兆歐表 | 0.01~10kV | 0.25、0.5、1、2.5、5、10kV | ±(5%+10V) | ＞10mA |
| GM-15kV | 15kV可調高壓數字兆歐表 | 0.01~15kV | 0.5、1、2.5、5、10、15kV | ±(5%+10V) | ＞10mA |
| GM-20kV | 20kV可調高壓數字兆歐表 | 0.01~20kV | 0.5、1、2.5、5、10、20kV | ±(5%+10V) | ＞10mA |
| GM-25kV | 25kV可調高壓數字兆歐表 | 0.01~25kV | 0.5、1、2.5、5、10、25kV | ±(5%+10V) | ＞10mA |
| 量程(限壓) | 電阻測量有效范圍 | 準確度 |
| 25MΩ/500V | 0.5～19.99MΩ | ±(5%+5字) |
| 250MΩ/1000V | 5.0～199.9MΩ | ±(5%+5字) |
| 2GΩ | 0.05～1.999GΩ | ±(5%+5字) |
| 25GΩ | 0.5～19.99GΩ | ±(5%+5字) |
| 250GΩ | 50～199.9GΩ | ±(10%+10字) |
| 2500GΩ | 50～1999GΩ | ±(20%+10字) |
|
1、MΩ量程定標電壓為0.5kV，GΩ量程定標電壓為2.5kV
2、保證電阻測量準確度的測試電壓范圍：20%以上電壓量程標稱值
3、當測試電壓高于8kV，為準確測量高于20GΩ電阻，裸露在空氣的高壓電極導體應加屏蔽，避免空氣電離帶來影響
4、2000GΩ量程為參考量程，用于相對濕度小于70％的干燥環境使用
|
||
| 型號 | GM-10kV |
| 名稱 | 10kV可調高壓數字兆歐表 |
| 測試電阻范圍 | 0.01MΩ～1999GΩ |
| 測試電壓（可調電壓） | 0.01~10kV |
| 測試電壓（固定6檔） | 0.25kV、0.5kV、1kV、2.5kV、5kV、10kV |
| 測試精度 | ± (5%＋10V) |
| 短路電流 | 10mA（典型值） |
| 計時 | 15秒、60秒、每分鐘，到點聲響，電阻讀數保持3秒（方便計算極化指數與吸收比）。 |
| 報時、報警 | 表計顯示最大值為19分59秒，20分鐘一循環，到點報短促聲響，電阻讀數保持3秒，被測電阻低于量程下限，讀數無效時以連續聲報警。 |
| 表頭 | 三位半LCD數字表頭三個，分別顯示測試【電壓值】、【電阻值】、【時間值】 |
| 抗干擾 | 抗電場感應干擾能力達到2mA(50Hz)，已知適應50萬伏變電站現場不拆線測量50萬伏大型變壓器的絕緣電阻參數 |
| 其它功能 | 計時功能、保護功能、電壓微調功能、聲光報警功能 |
| 供電 | 1、DC 12V供電（內置1.2V/2000mAh鎳氫可充電電池10節） |
| 2、AC 220V（50Hz/60Hz）接入口對電池充電或浮充電工作 | |
| 環境 | 溫度：﹣20℃～﹢40℃、濕度：20%～90% |
| 尺寸 | 315×240×180mm3 |
| 重量 | 5kg |
產品功能—— Features
2、短路電流大：短路電流典型值10mA，適應大容量、大電感的測試。
3、電阻測量范圍寬廣：測量范圍從0.01MΩ～1999GΩ，讀數準確、分辨力高。
4、高壓輸出范圍寬廣：20kV可調高壓數字兆歐表可選擇0.5kV、1kV、2.5kV、5kV、10kV固定檔位，也可從0V平滑調節到需要的電壓。
5、聲光提醒：具有計時報時功能，提醒使用者記錄分析被測量對象的吸收比和極化指數。
6、高品質：進口元件，保證測量精度準確。
7、使用方便：一體式機箱，體積小、重量輕、便于攜帶。
8、外觀精美：堅固且磨性強的材料，使可調高壓數字兆歐表的整體質感和使用壽命更長。

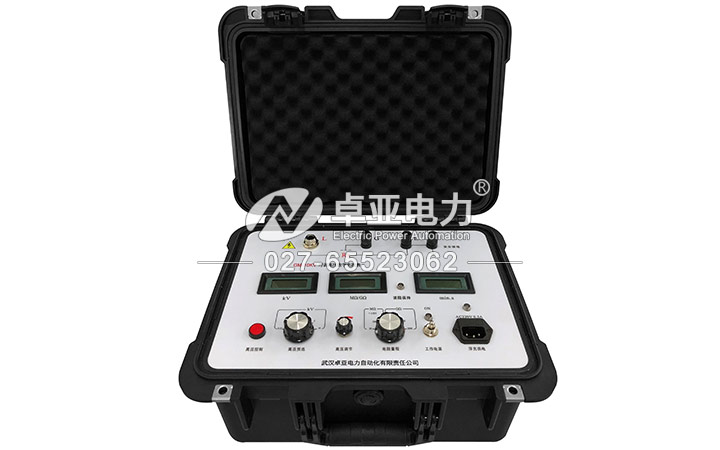

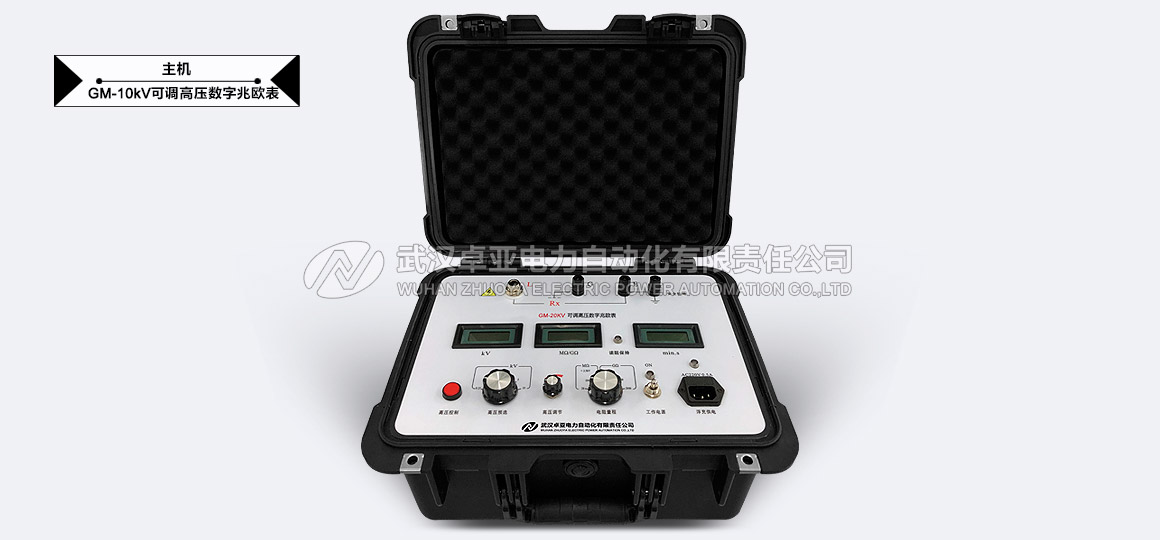

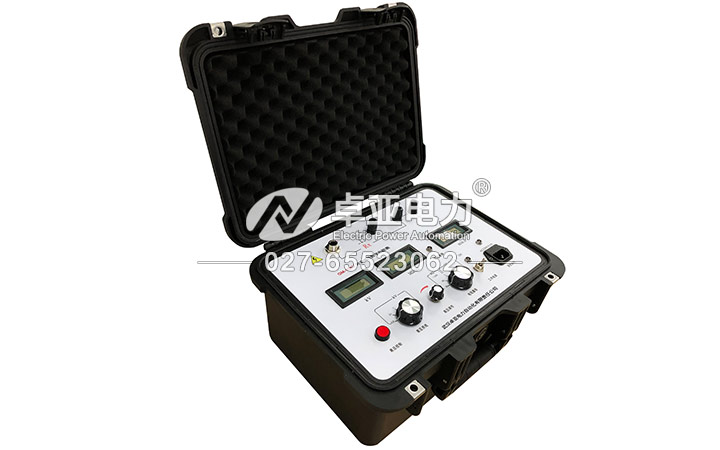

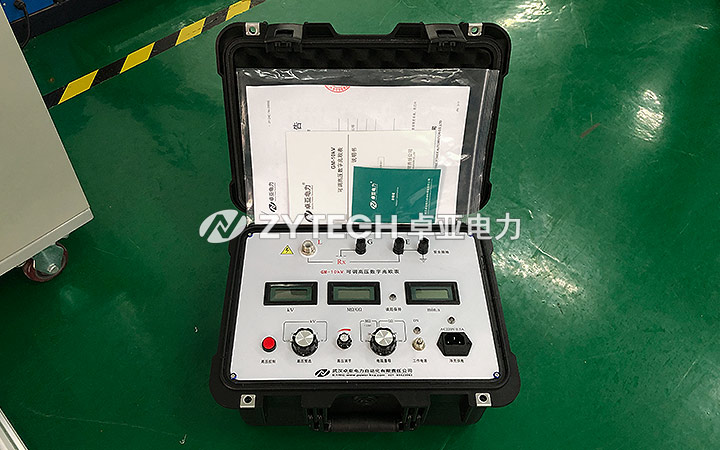

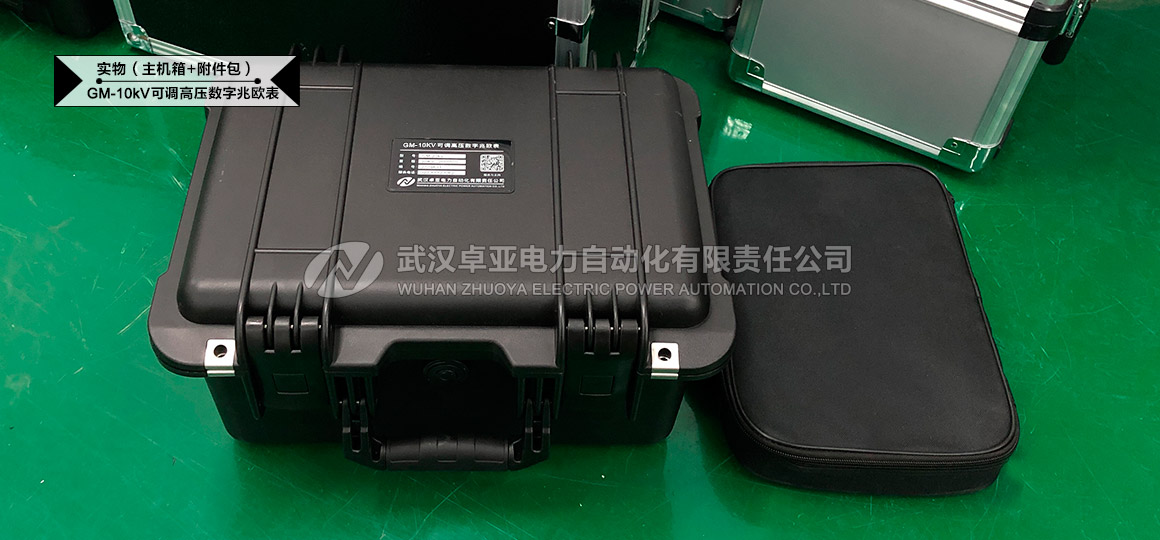

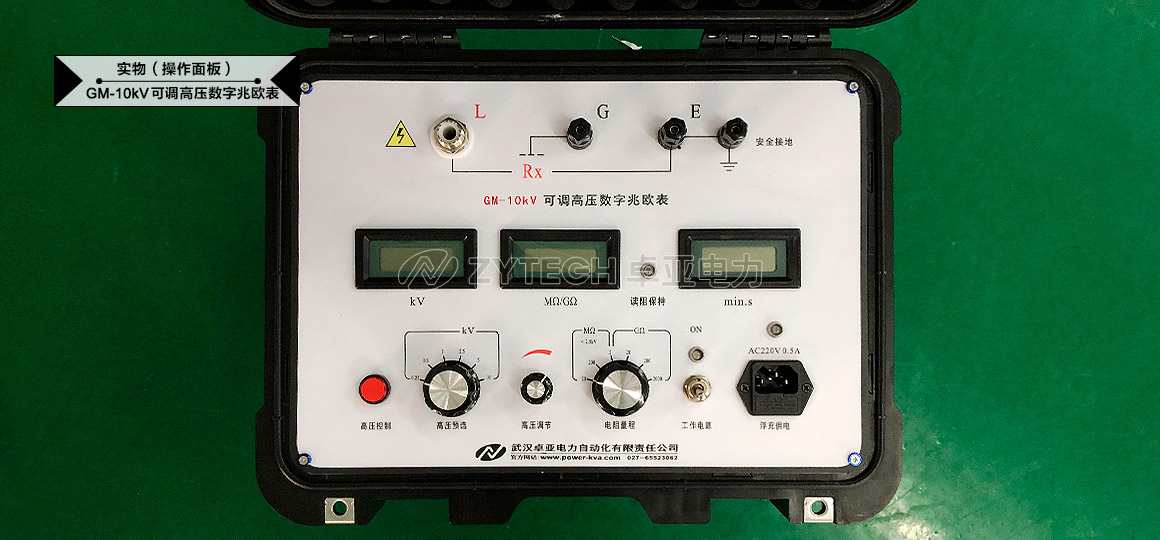

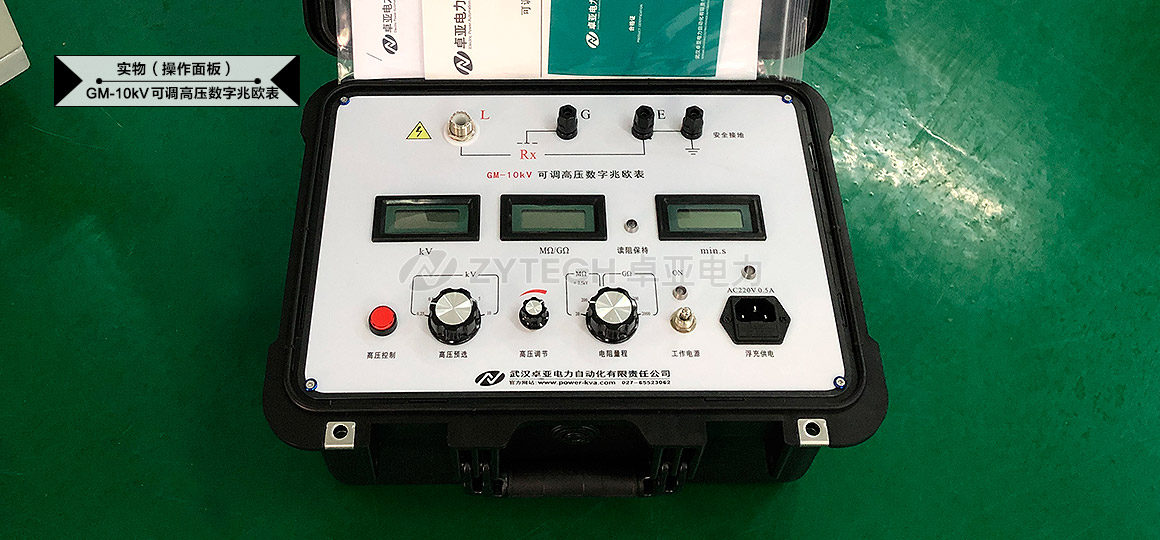

圖片展示—— Photo

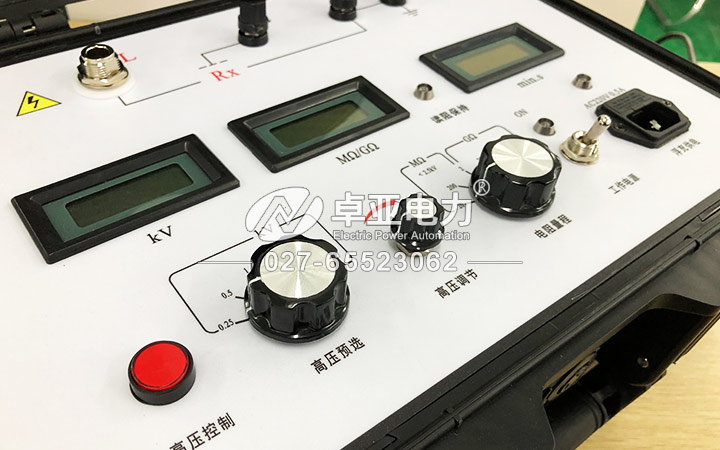

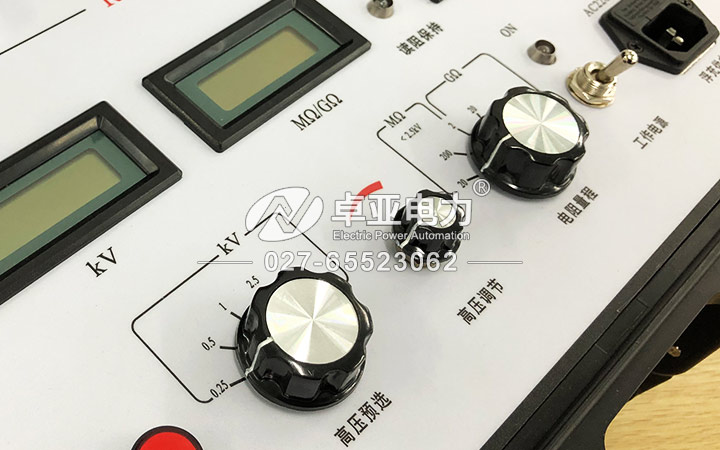

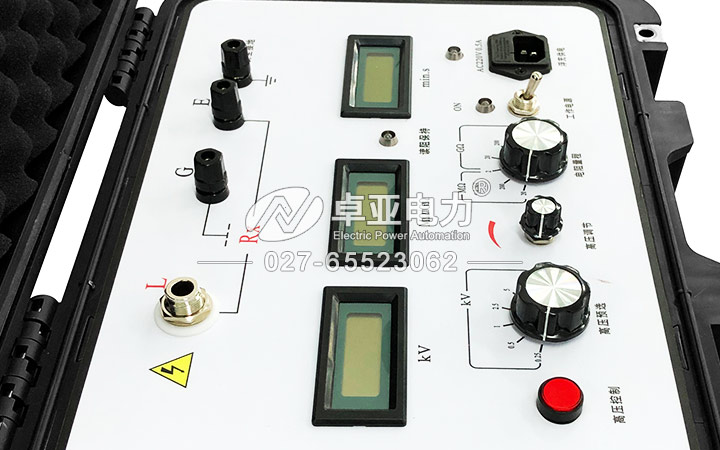

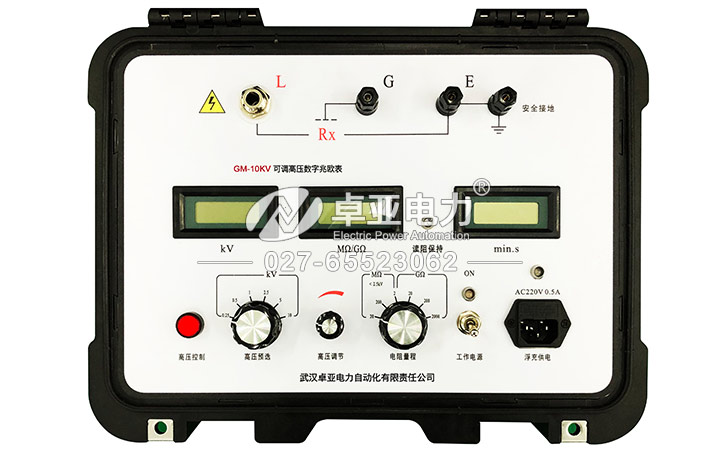

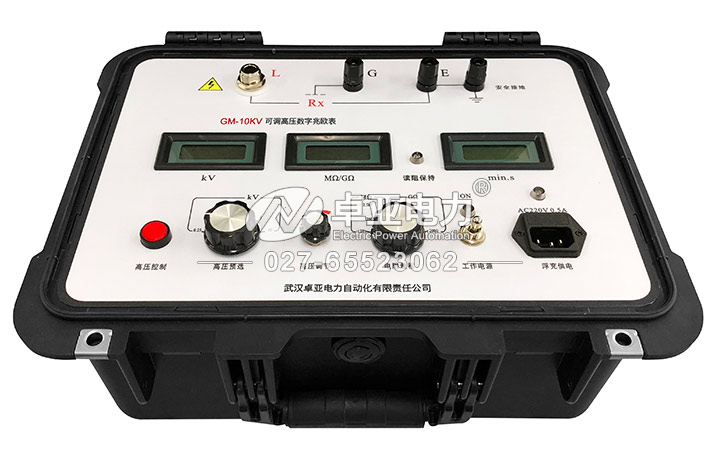

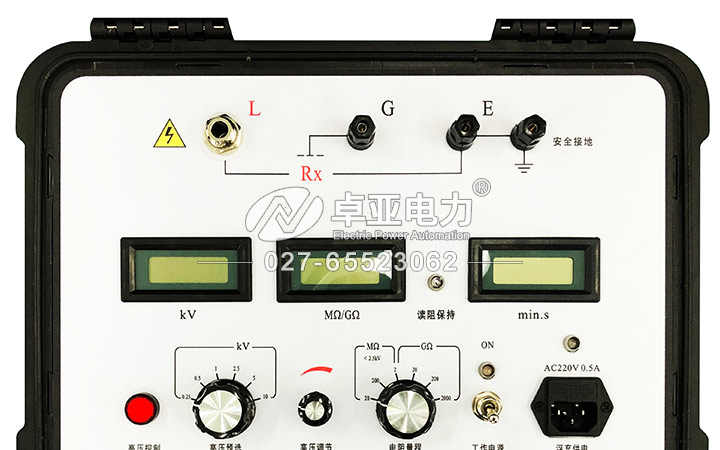

產品細節—— Picture

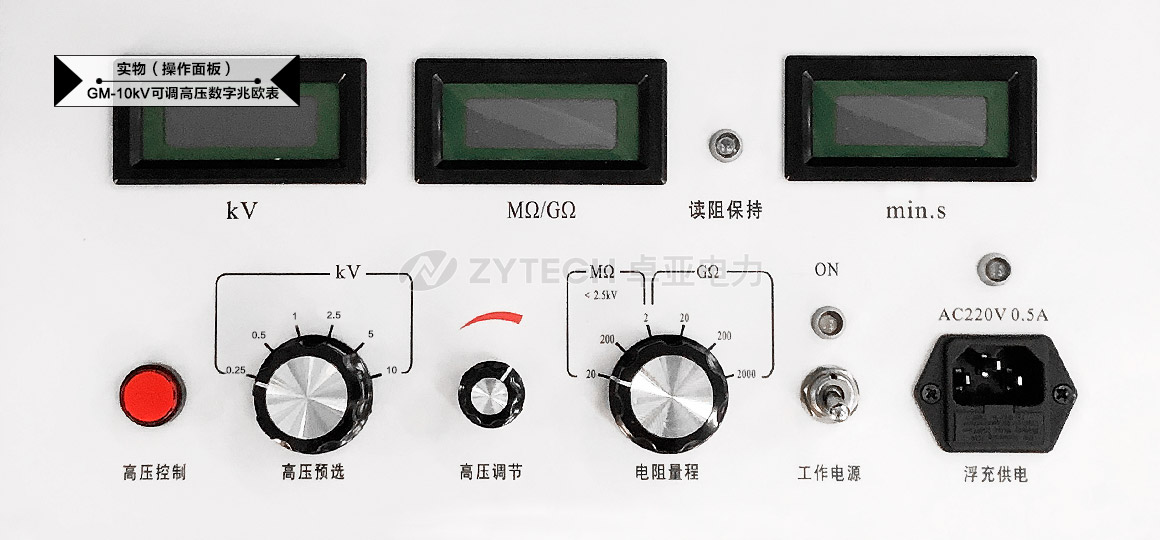

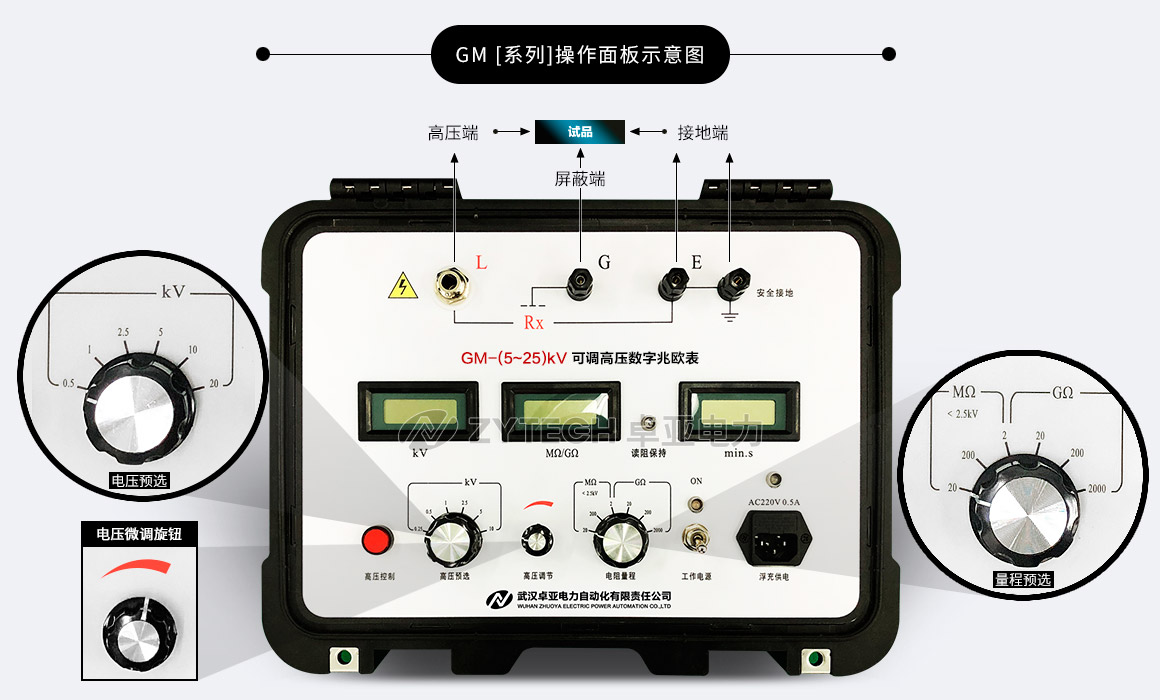

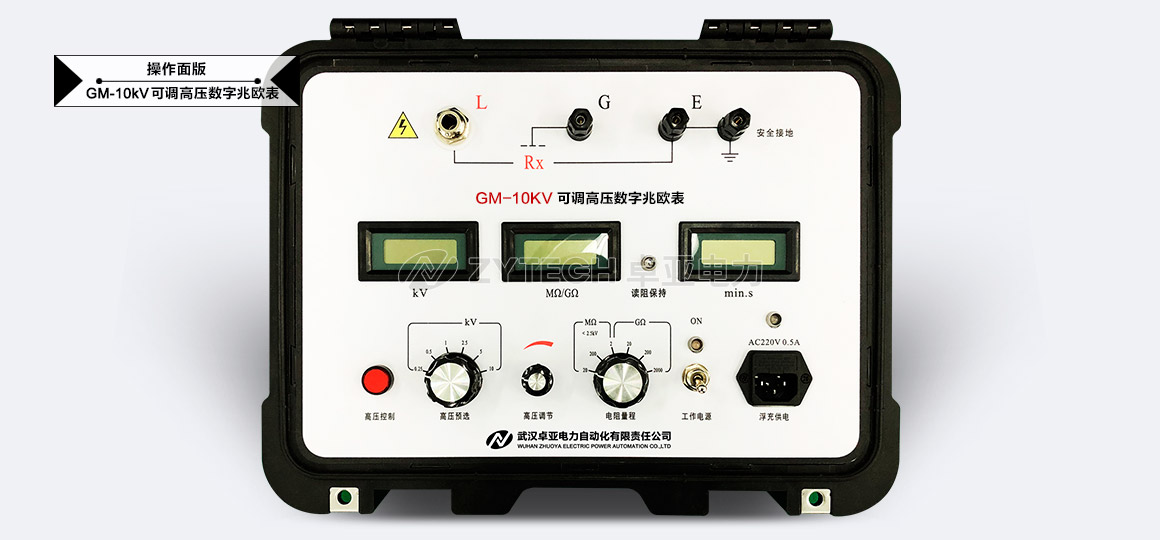

兆歐表—面板示意圖
吸收比、極化指數的計算公式
【吸收比】 = R60s / R15s，即第60秒的電阻讀數÷第15秒的電阻讀數。
【極化指數】 = R10min / R1min，即第10分鐘的電阻讀數÷第1分鐘的電阻讀數。
絕緣電阻測量與接線圖
絕緣電阻測試儀（兆歐表）量程選擇
| 型號 | 名稱 | 測試電壓范圍 | 檔位 | 絕緣電阻測量范圍 | 短路電流 | 吸收比、極化指數 | 供電 |
| YMG2500 | 絕緣電阻測試儀 | 100V/250V/500V/1000V/2500V | 五檔電壓 | 0.01MΩ～200GΩ | ≥2mA | 有 | 干電池 |
| YMG5000 | 絕緣電阻測試儀 | 250V/500V/1000V/2500V/5000V | 干電池 | ||||
| YMG5000V-S5 | 絕緣電阻測試儀 | 250/500V/1000V/2500V/5000V | 0.01MΩ～5TΩ（自動放電） | ≥5mA | 鋰電池 | ||
| YMG5000T | 絕緣電阻測試儀 | 100V/250V/500V/1000V/2500V/5000V | 六檔電壓 |
0.01MΩ～1000GΩ | ≥5mA | 有 | 鋰電池 |
| YMG-10kV | 絕緣電阻測試儀 | 250V/500V/1000V/2500V/5000V/10KV | 六檔電壓 + 電壓微調 |
0.01MΩ～10TΩ（10000GΩ） | |||
| GM-25kV | 可調高壓數字兆歐表 | 0.01~25kV可調電壓 + 六檔電壓 | 0.01MΩ～2000GΩ | ≥10mA | 有 | 鋰電池 AC 220V |
|
| GM-20kV | 可調高壓數字兆歐表 | 0.01~20kV可調電壓 + 六檔電壓 | |||||
| GM-15kV | 可調高壓數字兆歐表 | 0.01~25kV可調電壓 + 六檔電壓 | |||||
| GM-10kV | 可調高壓數字兆歐表 | 0.01~10kV可調電壓 + 六檔電壓 | |||||
| GM-5kV | 可調高壓數字兆歐表 | 0.01~5kV可調電壓 + 六檔電壓 |

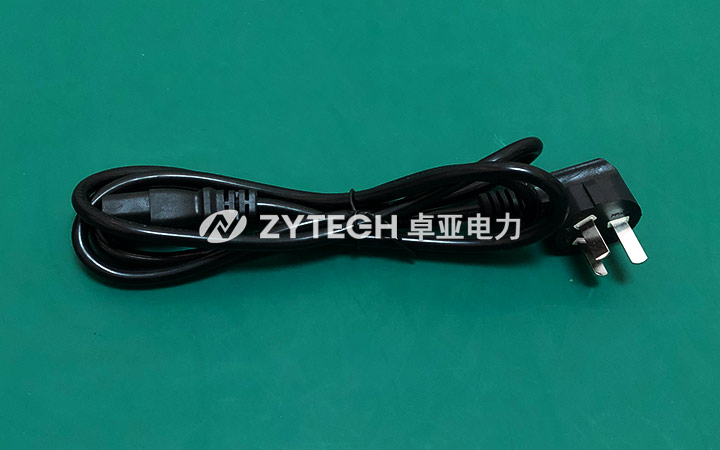

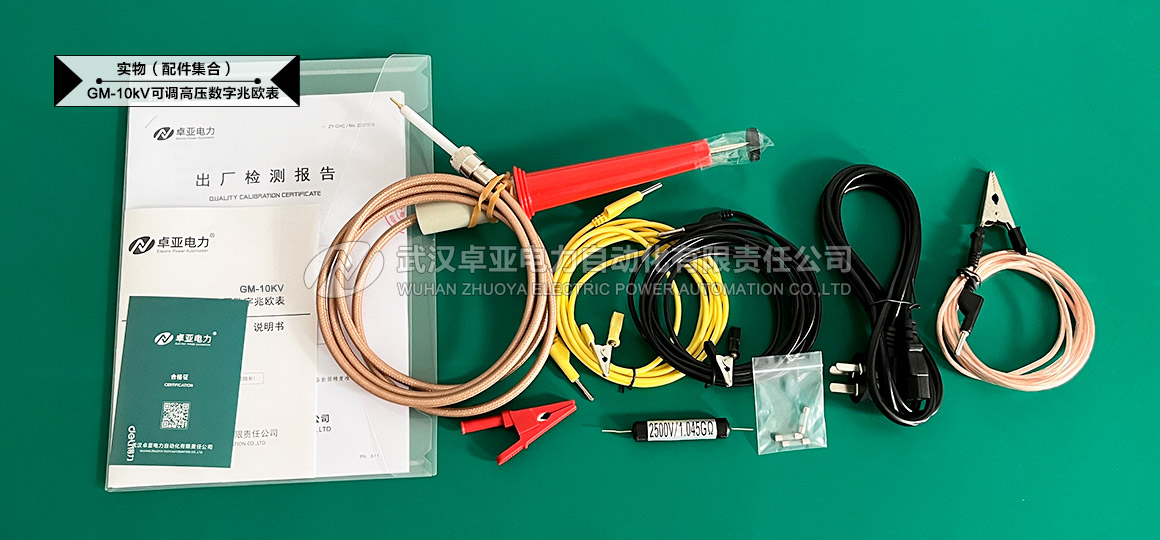

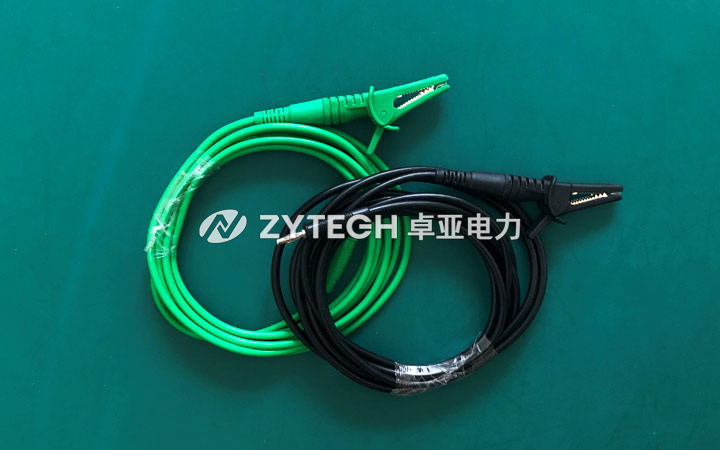

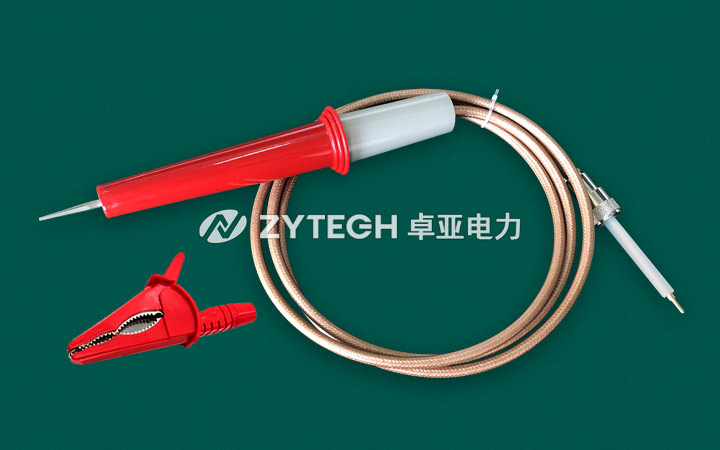

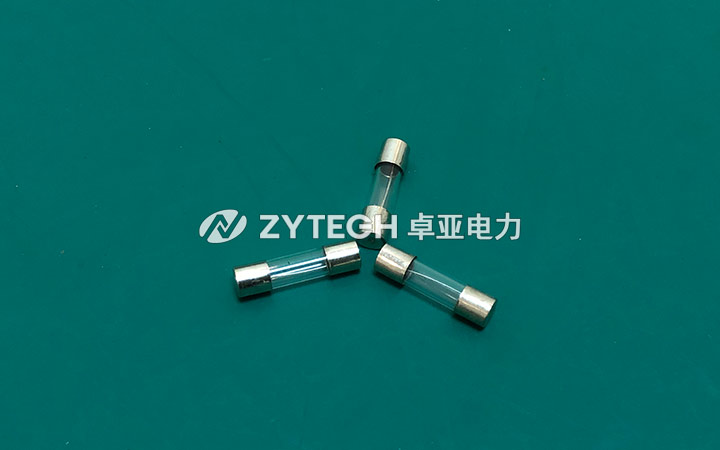

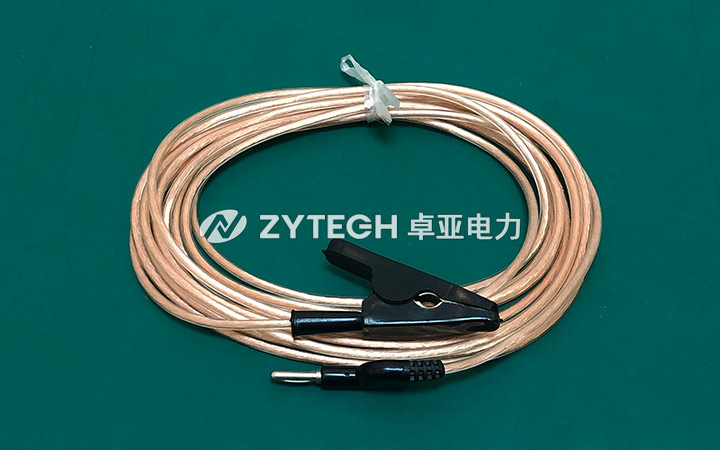

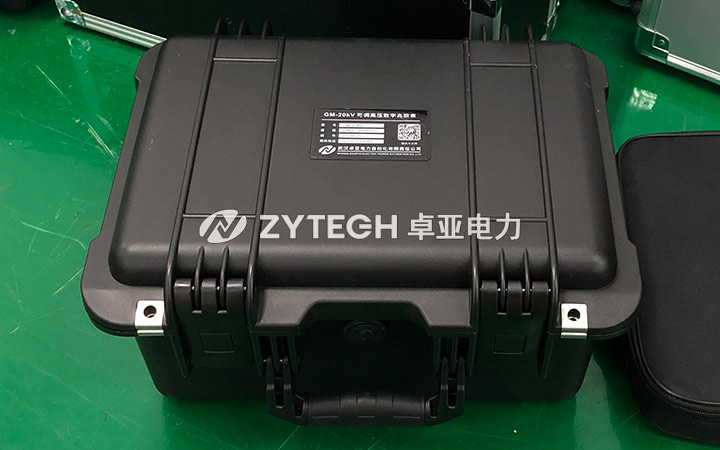

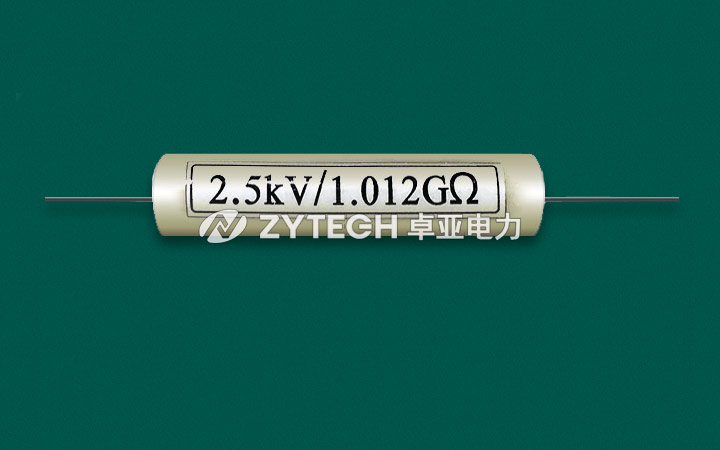

標準配件—— Accessories
說明：標準配(附)件，僅供參考，具體附件以說明書為準。
試驗技術
相關產品
GM-10kV型10kV可調高壓數字兆歐表說明書中詳細介紹了10kV可調高壓數字兆歐表的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
GM-10kV 10kV可調高壓數字兆歐表說明書
