2500V數字兆歐表
YMG26712500V數字兆歐表，武漢卓亞電力自動化有限責任公司是2500V數字兆歐表廠家，高壓兆歐表用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻，量程等級為500V、1000V、2000V、2500V，2500V數字兆歐表又稱數字兆歐表、2500V數字兆歐表、2500V兆歐表 ……
卓亞電力承諾：網站所售本產品滿足電力標準DL/T474.1-2006、DL/T741-2010、JJG622-1997，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YMG2671高壓兆歐表又稱數字兆歐表、高壓絕緣兆歐表、2500V高壓兆歐表、2500V數字兆歐表及2500V絕緣兆歐表，YMG2671數字兆歐表適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻，高壓數字兆歐表是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的絕緣儀表。 YMG2671數字兆歐表是武漢卓亞電力根據DL/T911-2004絕緣試驗標準，2500V數字兆歐表采用嵌入式工業單片機實時操作系統，便攜式設計，方便野外操作。
YMG2671（2500V）數字兆歐表適用于測量大容量變壓器、互感器、發電機、高壓電動機及避雷器等絕緣的理想產品，數字兆歐表電壓等級為500V，1000V，2000V、2500V四檔快速切換功能。數字兆歐表容量大，全自動數字顯示，抗干擾強、2500V數字兆歐表并采用交直流供電方式、操作簡單
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 使用條件 | 環境溫度：0℃～+45℃ |
| 相對濕度：≤85%RH | |
| 輸出電壓等級 | 500V，1000V，2000V，2500V |
| 測量范圍 | 0～19990MΩ |
| 分辨率 | 0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ |
| 相對誤差 | 0～2000MΩ≤±5%±2d 2000MΩ～19990MΩ≤10%±2d |
| 電壓/負載 | 2500V/20MΩ |
| 電壓跌落 | 約10% |
| 短路電流 | ＞1.6mA |
| 直流 | 8×1.5V(AA，R6)電池 |
| 交流 | 220V/50Hz |
| 功耗 | 靜態功耗≤160mW；最大功率≤2.5W |
| 尺寸 | 235×200×135mm3 |
| 重量 | ＜1.4kg |
產品功能—— Features
本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。YMG2671數字兆歐表對容性試品測量由于輸出短路電流大于1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度
2、數字兆歐表不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷
3、數字兆歐表輸出短路電流可直接測量，不需帶載測量進行估算
圖片展示—— Photo

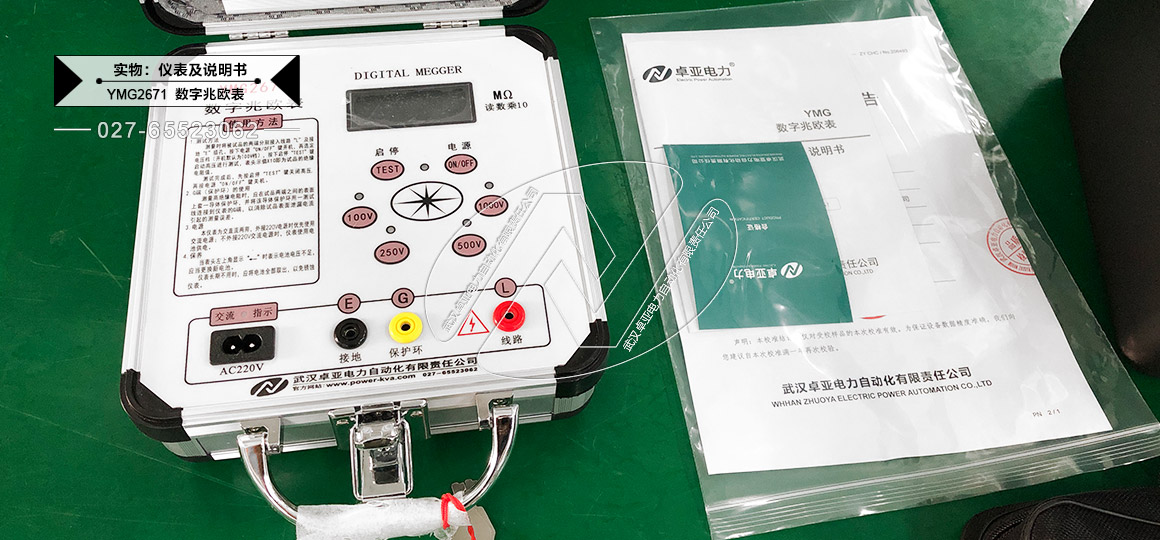

500V/1000V/2000V/2500V數字兆歐表 - 儀表及說明書

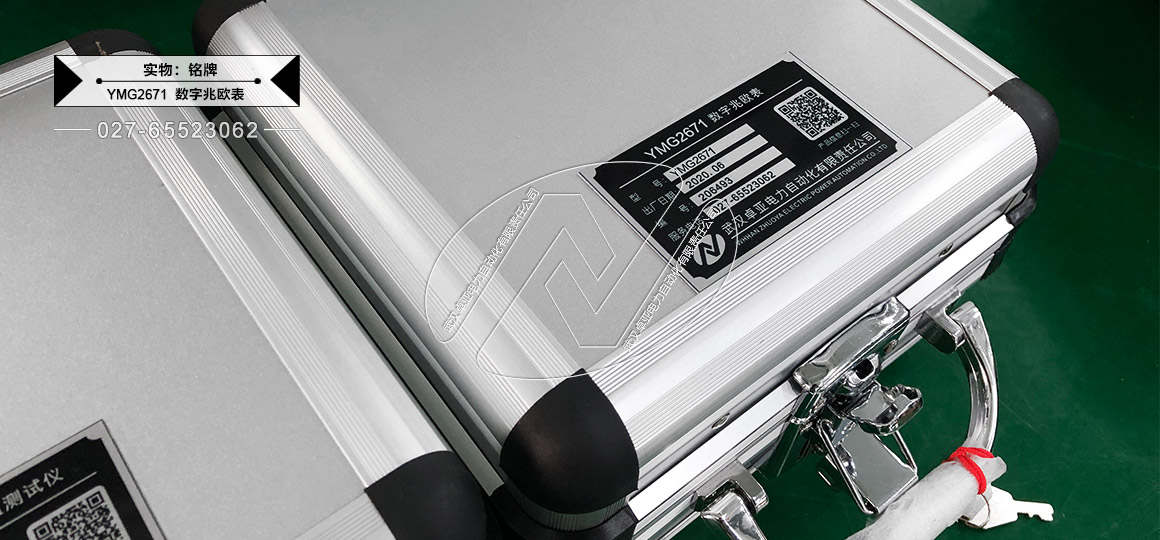

500V/1000V/2000V/2500V數字兆歐表 - 出廠銘牌

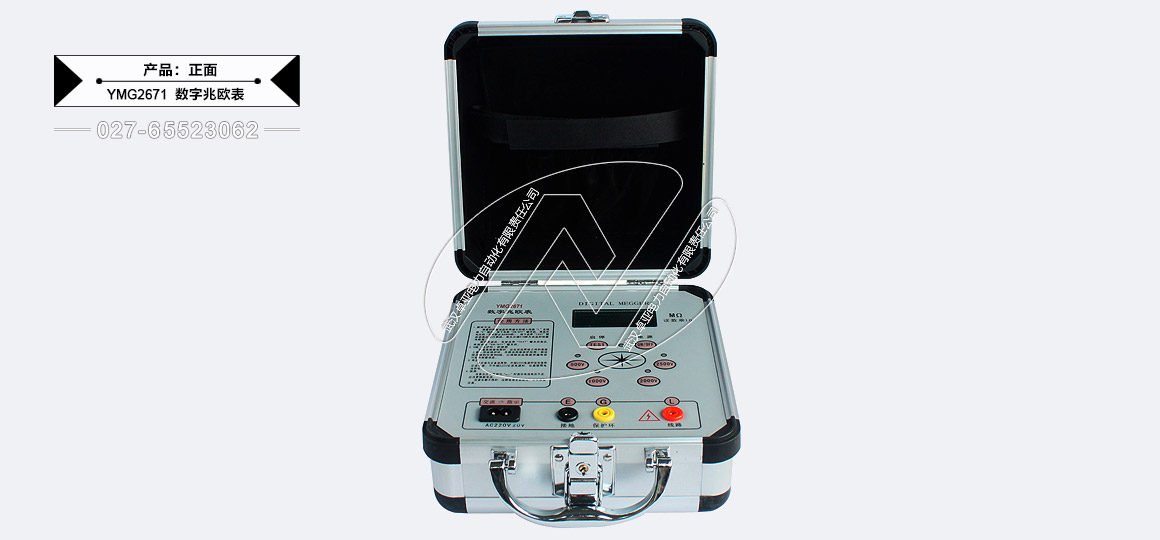

500V/1000V/2000V/2500V數字兆歐表 - 儀表正面

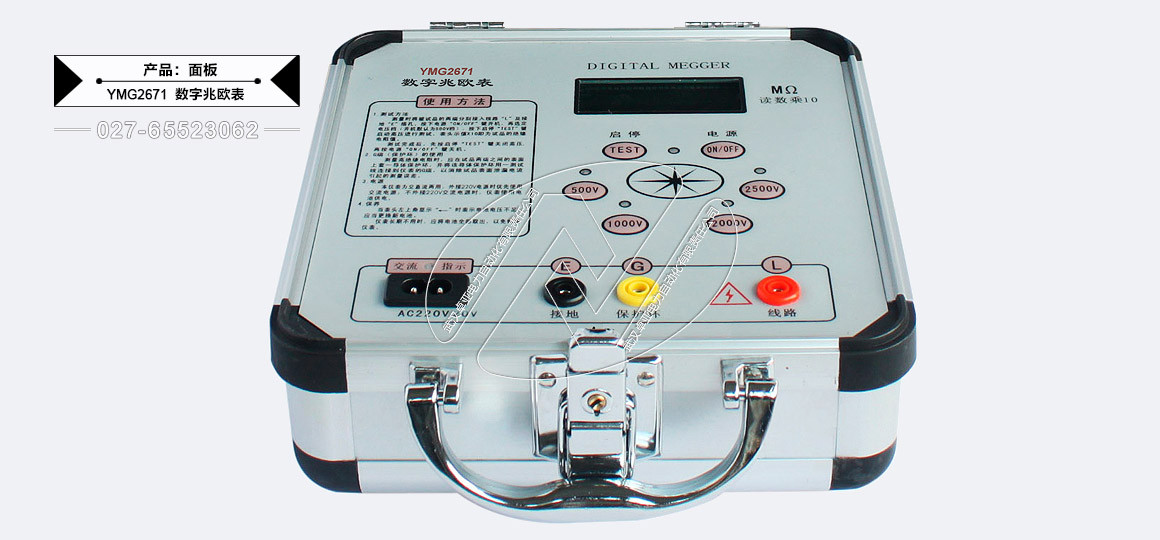

500V/1000V/2000V/2500V數字兆歐表 - 操作面板

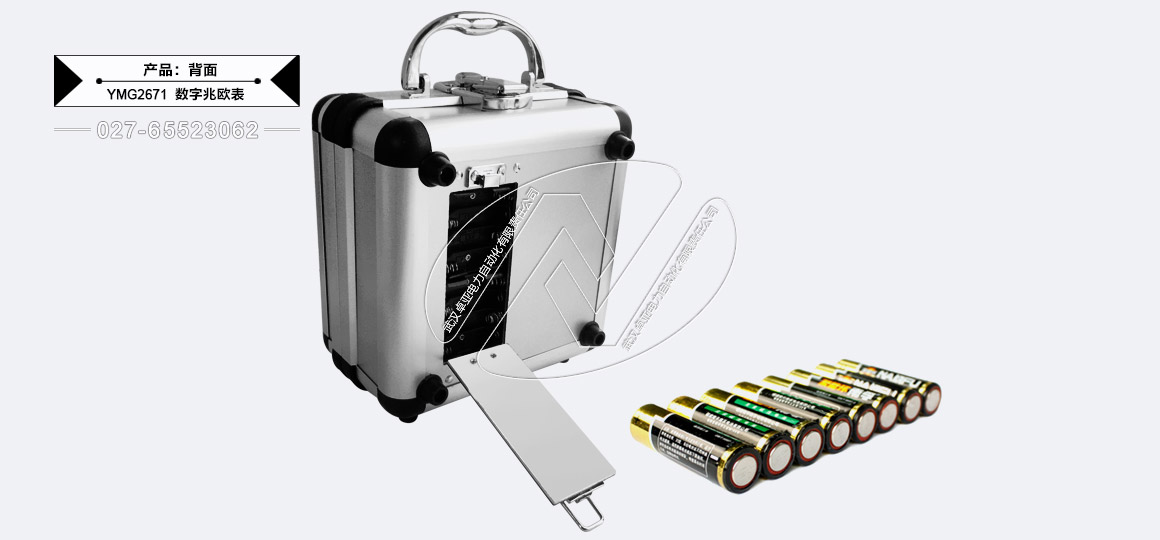

500V/1000V/2000V/2500V數字兆歐表 - 機箱背面電池倉
500V/1000V/2000V/2500V數字兆歐表 - 供電電池
500V/1000V/2000V/2500V數字兆歐表 - 測試線

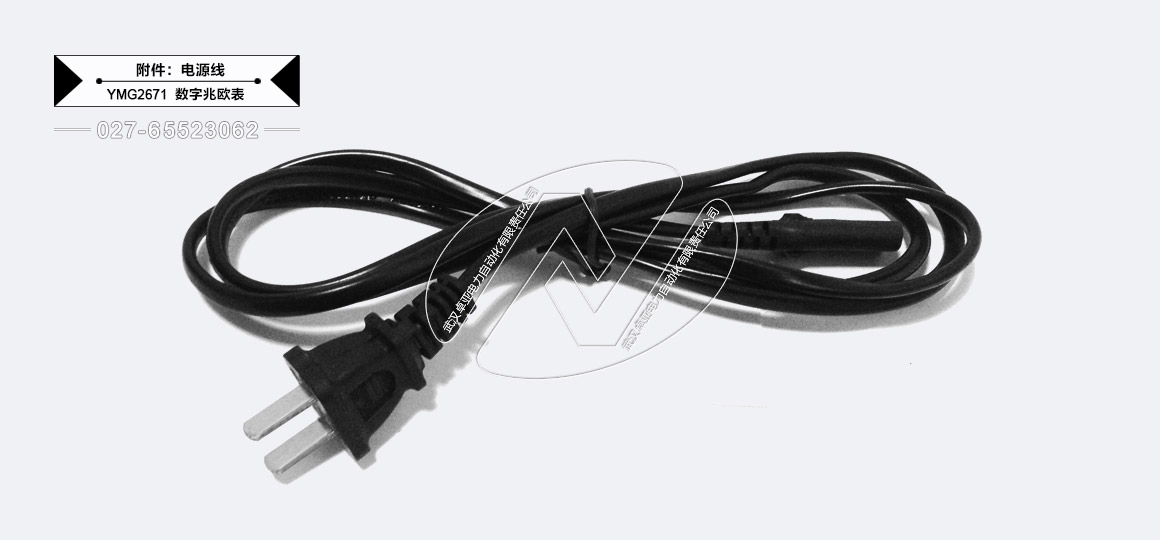

500V/1000V/2000V/2500V數字兆歐表 -電源線

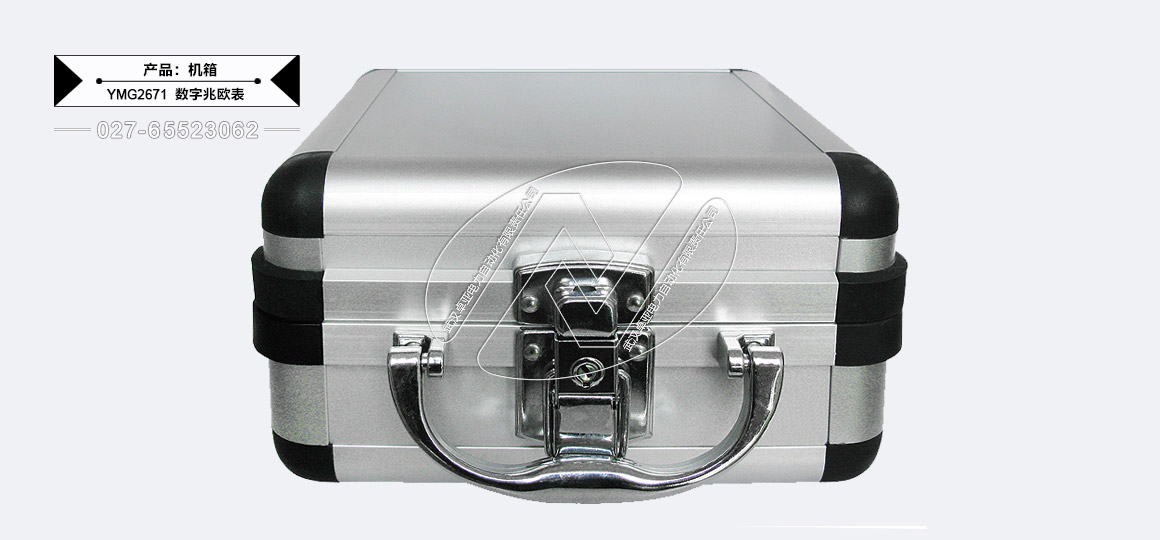

500V/1000V/2000V/2500V數字兆歐表 - 機箱

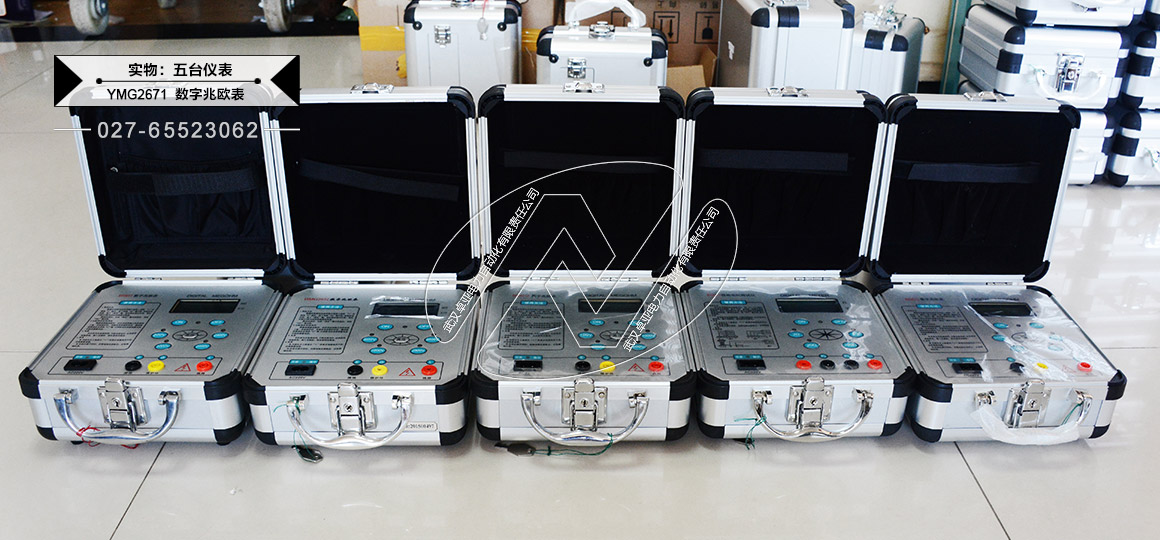

五臺500V/1000V/2000V/2500V數字兆歐表

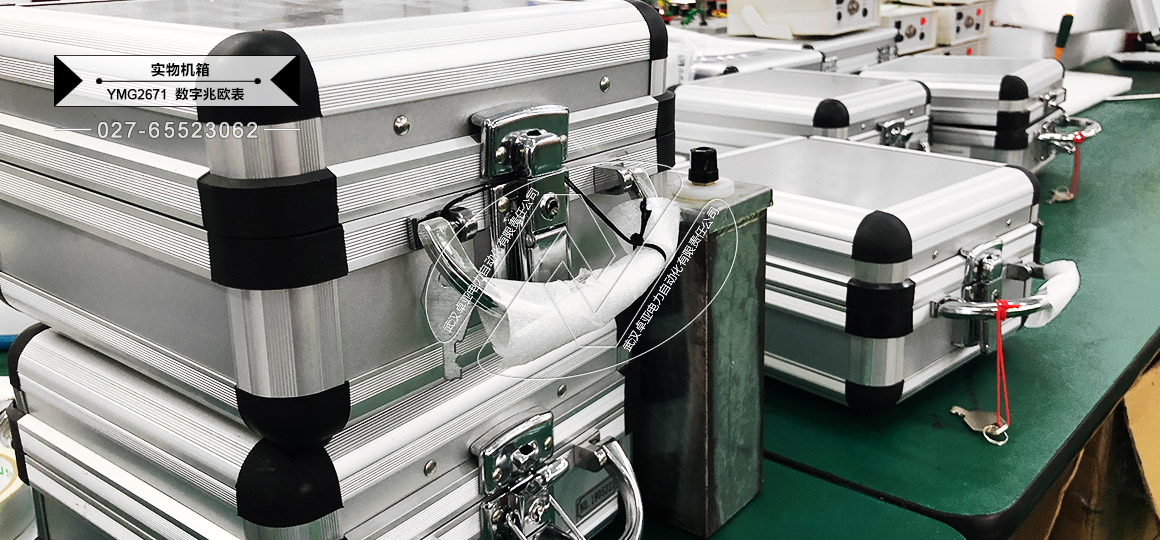

500V/1000V/2000V/2500V數字兆歐表 - 實物機箱
絕緣電阻測試儀(兆歐表)量程選擇
| 型號 | 名稱 | 測試電壓范圍 | 檔位 | 絕緣電阻測量范圍 | 短路電流 | 吸收比、極化指數 | 說明 |
| YMG2500 | 絕緣電阻測試儀 | 100V/250V/500V/1000V/2500V | 五檔電壓 | 0.01MΩ～200GΩ | ≥2mA | 有 | 液晶屏、手持式 |
| YMG5000 | 絕緣電阻測試儀 | 250V/500V/1000V/2500V/5000V | |||||
| YMG5000VS | 高壓絕緣電阻測試儀 | 250/500V/1000V/2500V/5000V | 0.01MΩ～5TΩ（自動放電） | ≥5mA | |||
| YMG5000T | 絕緣電阻測試儀 | 100V/250V/500V/1000V/2500V/5000V | 六檔電壓 |
0.01MΩ～1000GΩ | ≥5mA | 有 | 液晶屏、臺式 |
| YMG-10kV | 絕緣電阻測試儀 | 250V/500V/1000V/2500V/5000V/10KV | 固定六檔電壓 + 電壓可微調 |
0.01MΩ～10TΩ（10000GΩ） | |||
| GM-20kV | 可調高壓數字兆歐表 | 0.1、0.25、0.5、1、2.5、5（kV） | 0.01MΩ～2000GΩ | ≥10mA | 有 | 數字表頭、臺式 | |
| GM-15kV | 可調高壓數字兆歐表 | 0.25、0.5、1、2.5、5、10（kV） | |||||
| GM-10kV | 可調高壓數字兆歐表 | 0.5、1、2.5、5、10、15（kV） | |||||
| GM-5kV | 可調高壓數字兆歐表 | 0.5、1、2.5、5、10、20（kV） | |||||
| YMG2670 | 數字兆歐表 | 100V/250V/500V/1000V | 手動四檔 | 0～19990MΩ（20GΩ） | ＞1.6mA | —— | 數字表頭、臺式 |
| YMG2671 | 高壓兆歐表 | 500V/1000V/2000V/2500V | |||||
| YMG2672 | 電子兆歐表 | 500V/1000V/2500V/5000V | |||||
| YMG2678 | 水內冷發電機絕緣測試儀 | 2.5KV | —— | 5MΩ～10000MΩ | ≥3mA | 有 | 數字表頭、臺式 |
試驗技術
YMG2671型2500V數字兆歐表說明書中詳細介紹了2500V數字兆歐表的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YMG2671 2500V數字兆歐表說明書
