斷路器回路電阻測試儀
YHL-100P斷路器回路電阻測試儀，武漢卓亞電力自動化有限責任公司是斷路器回路電阻測試儀廠家，斷路器回路電阻測試儀適用于開關控制設備回路電阻的測量。可在直流100A測得回路電阻，并有數據存儲、輸出打印、時間設置等功能，斷路器回路電阻測試儀又稱開關回路電阻測試儀及斷路器回路電阻測量儀 ……
卓亞電力承諾：網站所售本產品滿足電力標準DL/T845.4-2004，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YHL-100P目前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量接觸電阻，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷。在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，最新電力部標準DL/T845.4—2004《電阻測量裝置通用技術條件：回路電阻測試儀》和新版檢定規程JJG1052-2009《回路電阻測試儀、直阻儀檢定規程》作出對測量（隔離）開關、斷路器等接觸電阻的測量電流不小于直流100A，最小電流維持時間不低于60S的規定，確保試驗結果準確。
智能回路電阻測試儀操作面板采用人體工學設計，符合操作習慣，采用高頻開關電源和數字電路技術，適用于開關控制設備回路電阻的測量。測試電流采用國家標準推薦的直流100A。可在直流100A的情況下直接測得回路電阻，測試結果用大屏幕液晶LCD顯示，并有數據存儲、輸出打印、時間設置等功能，另有50A檔位供用戶選擇；自定義測試時間，最大設定時間599S,遠大于標準規定的60S；是國內唯一能達到0.01μΩ分辨率且十分穩定的接觸電阻測試儀，性能超過進口大電流微歐計。符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
斷路器回路電阻測試儀用途
斷路器回路電阻測試儀又稱接觸電阻測試儀，斷路器回路電阻測試儀是用于開關控制設備的接觸電阻、回路電阻測量的專用儀器。適用于高低壓開關接觸（回路）電阻、電纜線路直流電阻值的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YHL-100P | |
| 名稱 | 斷路器回路電阻測試儀 | |
| 測量范圍 | 1～2999.9μΩ | |
| 分辨率 | 0～99.99，0.01μΩ | 100.0～2999.9，0.1μΩ |
| 測試電流 | DC50A、100A兩檔固定輸出 | |
| 測量精度 | ±(0.5% rd+2d) | |
| 連續工作時間 | 5s～599s | |
| 顯示方式 | 大屏幕中文液晶顯示 | |
| 通信方式 | USB或RS232串口 | |
| 工作電源 | AC220V±10% 50Hz | |
| 整機功率 | 600W | |
| 存儲記錄 | 200條 | |
| 工作環境 | 溫度-10℃～40℃，濕度：≤80%RH | |
| 體積 | 380×300×260 mm3 | |
| 重量 | 6kg(不含附件) | |
產品功能—— Features
2.高穩定性：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。
3.高精度：采用雙路高速16位Σ－ΔAD采樣，最新數字信號處理技術，最高分辨力達到0.01μΩ，是目前國內唯一能達到0.01μΩ分辨力且十分穩定的接觸電阻測試儀，性能超過了進口大電流微歐計。
4.智能化：進口高性能CPU，測量時系統根據信號大小自動切換量程，確保測試準確度。過溫保護電路能夠在儀器超過設定溫度時自動停止輸出電流，確保儀器安全使用。
5.高品質：關鍵部件全部采用進口元件，通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響，軍品接插件的使用增強了抗振性能。
6.功能強大：電流流50A、100A中自由選擇，測試時間在5s~599s內任意設定，克服其他同類儀器無法設定測量時間或連續工作時間過短的缺陷。
7.人機界面友好：旋轉鼠標輸入數據，方便快捷，自主設置儀器日期、時間，實時保存測量數據，即時打印測量結果。
8.USB轉存：通過USB接口將測量數據轉存到U盤，結合上位機軟件對測量數據進一步分析處理。
9.使用方便：體積小、重量輕，便于攜帶。

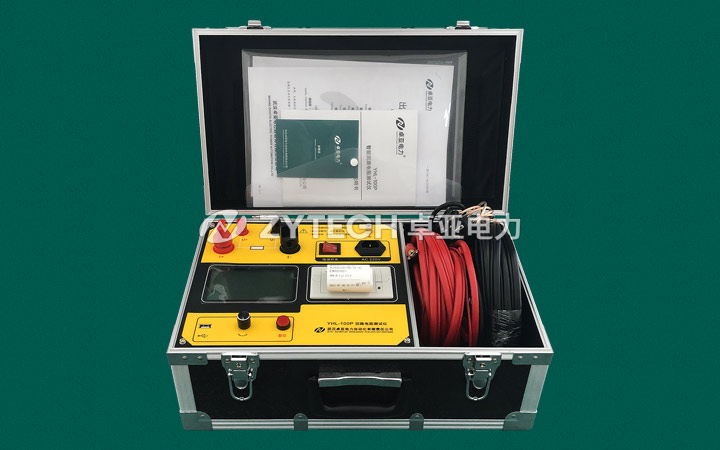

圖片展示—— Photo
斷路器回路電阻測試儀工作原理
斷路器回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖
電流源輸出恒定電流流過標準電阻R0和待測電阻Rx。采樣標準電阻R0上的電壓信號U0，經濾波放大處理后送入AD轉換為數字量，進而計算出電流值I，見公式（1）。同樣，采樣待測電阻Rx上的電壓信號Ux，經濾波、多級放大處理后送入AD轉換為數字量，通過公式（2）計算出電阻值Rx。
斷路器回路電阻測試儀執行標準
DL/T845.4—2004 電阻測量裝置通用技術條件：回路電阻測試儀
DL/T596—1996 電力設備預防性試驗規程
SD301—88 交流500kV電氣設備交接和預防性試驗規程
JJG1052—2009 回路電阻測試儀、直阻儀檢定規程
DL/T967—2005 回路電阻測試儀與直流電阻快速測試儀檢定規程

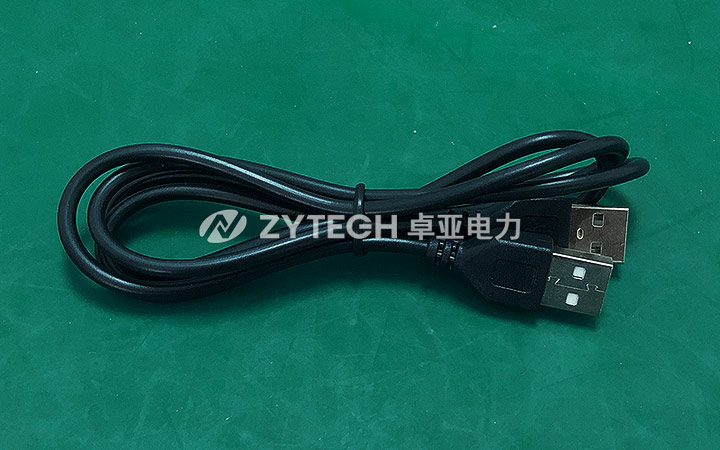

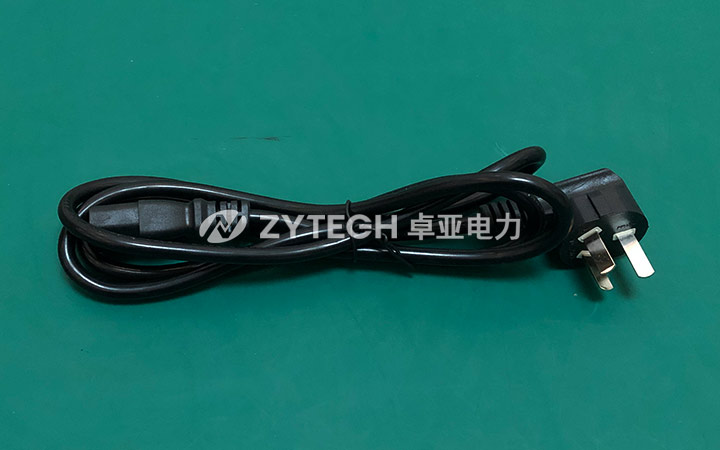

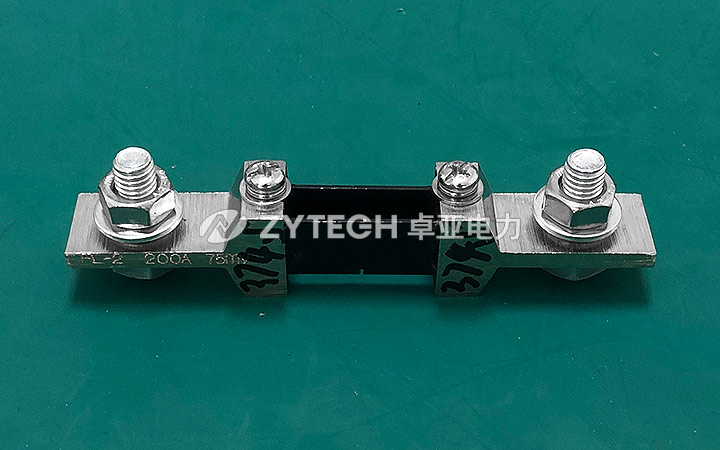

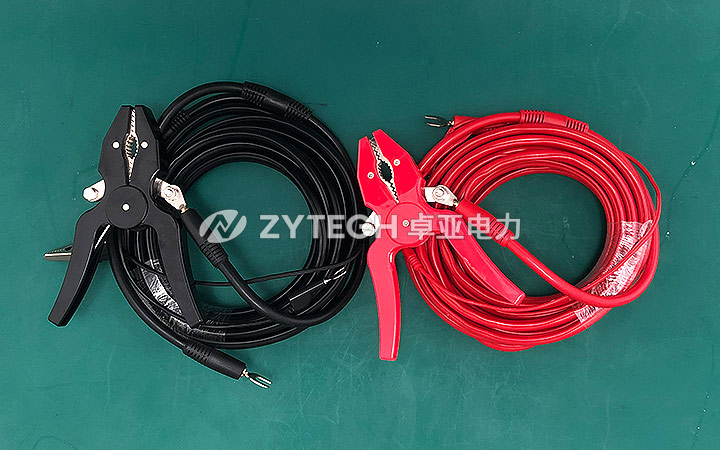

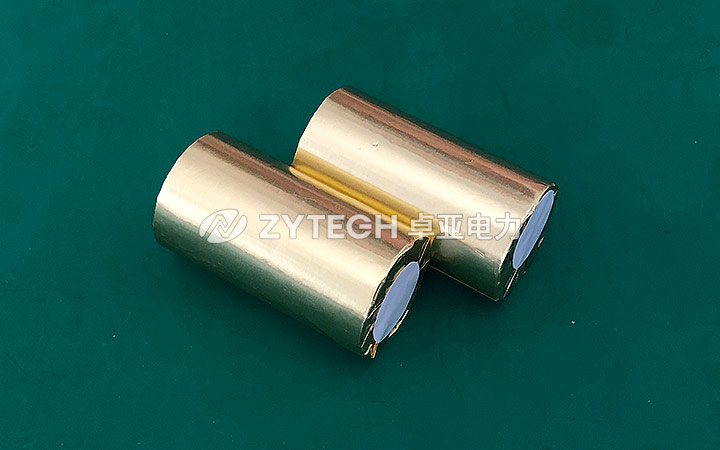

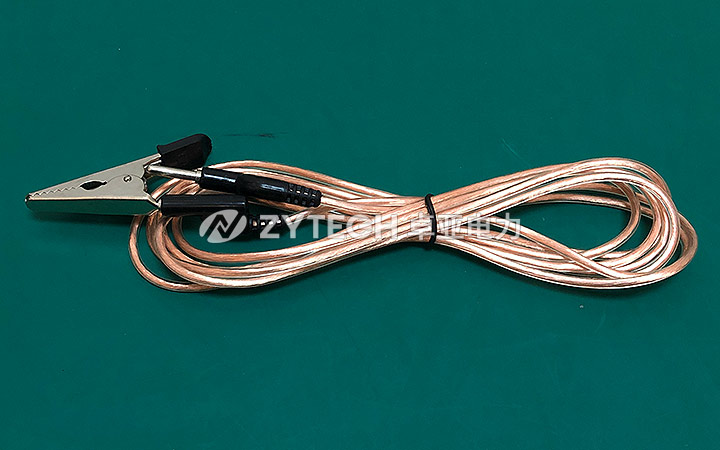

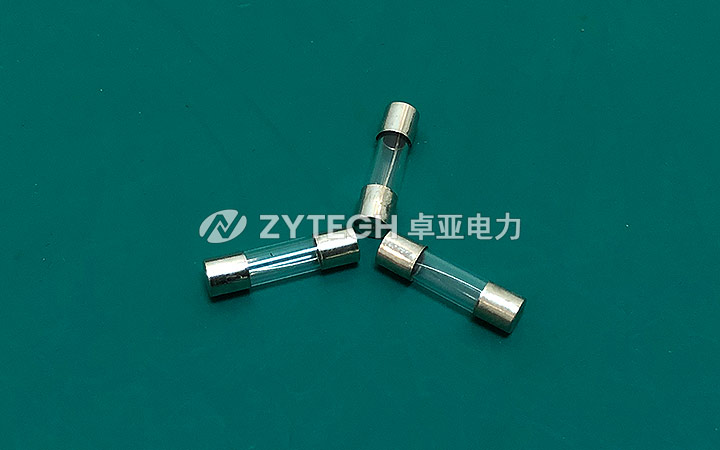

產品細節—— Picture
試驗技術
相關產品
YHL-100P型斷路器回路電阻測試儀說明書中詳細介紹了斷路器回路電阻測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YHL-100P 斷路器回路電阻測試儀說明書
