無線繼電保護矢量分析儀
YBSL-W
卓亞電力承諾：網站所售本產品滿足電力標準DL/T995-2006，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YBSL-W無線繼電保護矢量分析儀又稱為六相保護回路矢量測試儀、回路矢量分析儀。由兩臺手持測量終端組成，可無線同步測量六路電壓、電流幅值及相位，也可單獨做為三相伏安相位表使用。YBSL-W無線繼電保護矢量分析儀采用按鍵式操作、能自動切換量程、實現大容量存儲、且可顯示向量圖，非常適合電能計量、用電檢查、電力稽查和變電檢修、繼電保護等差動檢測、啟動試驗現場使用。并適用于各電力院校做為接線判別培訓工具及教學儀器使用。同時也適用于化工、冶金、礦山、鐵路等大型用電企業使用。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YBSL-W | |
| 測試用途 | 同步測量六路電壓/電流幅值、相位 | |
| 工作電源 | 輸入電壓 | 185Vac～250Vac |
| 頻率 | 50/60Hz | |
| 輸入功率 | 40VA | |
| 接頭 | 標準DC插頭 | |
| 電壓 | 測量范圍 | 5～600V |
| 測量誤差 | 0.5%×讀數±5個字 | |
| 分辨率 | 0.1V | |
| 電流 | 測量范圍 | 0.001～6A(可擴展) |
| 測量誤差 | 0.5%×讀數±5個字 | |
| 分辨率 | 0.0001A | |
| 有功功率 | 測量范圍 | 0.005～3600W |
| 測量誤差 | 0.5%×讀數(PF＝1) | |
| 分辨率 | 0.1W | |
| 無功功率 | 測量范圍 | 0.005～3600Var |
| 測量誤差 | 0.5%×讀數(PF＝0) | |
| 分辨率 | 0.1Var | |
| 頻率 | 測量范圍 | 45～65Hz |
| 測量誤差 | ±0.02Hz | |
| 分辨率 | 0.01Hz | |
| 相位 | 測量范圍 | 0～360° |
| 測量誤差 | ±0.2° | |
| 分辨率 | 0.1° | |
| 環境條件 | 運行溫度 | -20℃～+50℃ |
| 存儲溫度 | -20℃～+50℃ | |
| 濕度 | 相對濕度：5%～95%，不結露 | |
| 物理特性 | 尺寸 | 手持終端×2：135×240×55mm3 |
| 外包裝箱×2：390×290×105mm3 | ||
| 重量 | 手持終端×2：1kg(不含附件) | |
| 總重量×2：2.5kg(含附件) | ||
產品功能—— Features
1、分布式無線同步測量伏安相位電參數，無線同步測量六路電壓，六路電流幅值相位
2、單獨使用可當作三相伏安相位表
3、無線同步測量相位精度在0.2°以內
4、無需GPS，避免長時間尋星
5、無需放電纜來引入參考電壓，避免由于電纜絕緣或者操作問題造成的PT二次短路
6、能同步測量智能電網合并單元前的變壓器高、低壓側差動保護CT信號
7、采用專用定制天線，輕松應對站內各種復雜環境的遠距離無線通訊
8、可選的無線中繼器，解決地下室及屏蔽很好的室內無線通訊的問題
9、測量頻率
10、測量功率
11、顯示六角圖向量
12、三相不平衡度測量
13、電流幅值相位測量最小可達1mA，非常適合變電站主變帶負荷試驗，新建站或負荷小的站電流測量
14、具有抗諧波干擾的功能，在有諧波的情況下，依然保持測量的精度
16、自動切換量程
17、電壓、電流采樣全隔離
18、可通過SD卡升級應用程序
19、采用3.5寸彩色液晶顯示屏
20、內置大容量鋰電池，一次充電后，不關屏幕背光時，可以連續工作10小時（開啟背光關閉功能，待機時間更長）
2、單獨使用可當作三相伏安相位表
3、無線同步測量相位精度在0.2°以內
4、無需GPS，避免長時間尋星
5、無需放電纜來引入參考電壓，避免由于電纜絕緣或者操作問題造成的PT二次短路
6、能同步測量智能電網合并單元前的變壓器高、低壓側差動保護CT信號
7、采用專用定制天線，輕松應對站內各種復雜環境的遠距離無線通訊
8、可選的無線中繼器，解決地下室及屏蔽很好的室內無線通訊的問題
9、測量頻率
10、測量功率
11、顯示六角圖向量
12、三相不平衡度測量
13、電流幅值相位測量最小可達1mA，非常適合變電站主變帶負荷試驗，新建站或負荷小的站電流測量
14、具有抗諧波干擾的功能，在有諧波的情況下，依然保持測量的精度
16、自動切換量程
17、電壓、電流采樣全隔離
18、可通過SD卡升級應用程序
19、采用3.5寸彩色液晶顯示屏
20、內置大容量鋰電池，一次充電后，不關屏幕背光時，可以連續工作10小時（開啟背光關閉功能，待機時間更長）

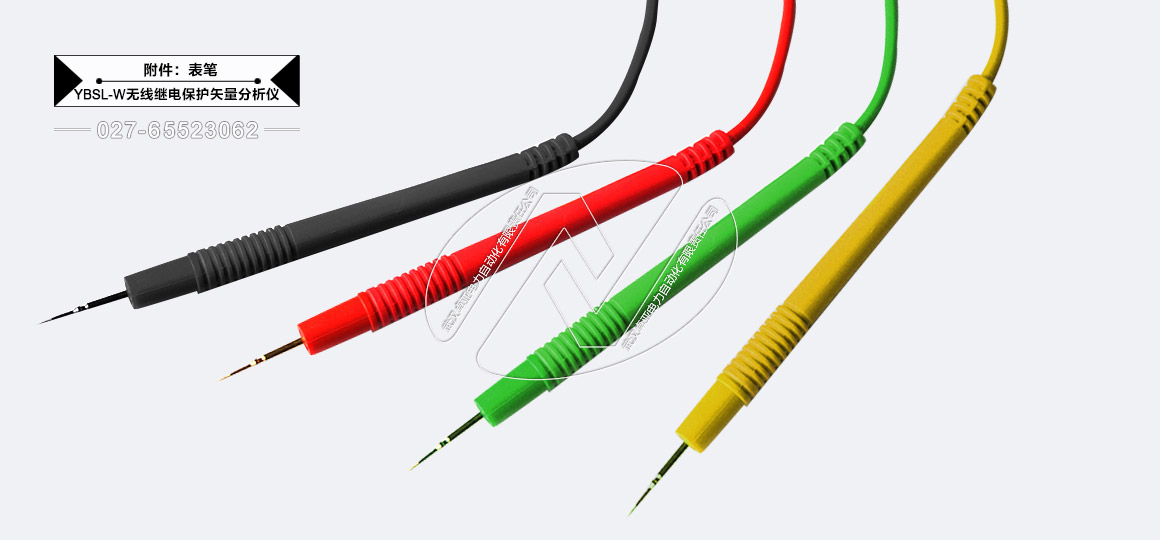

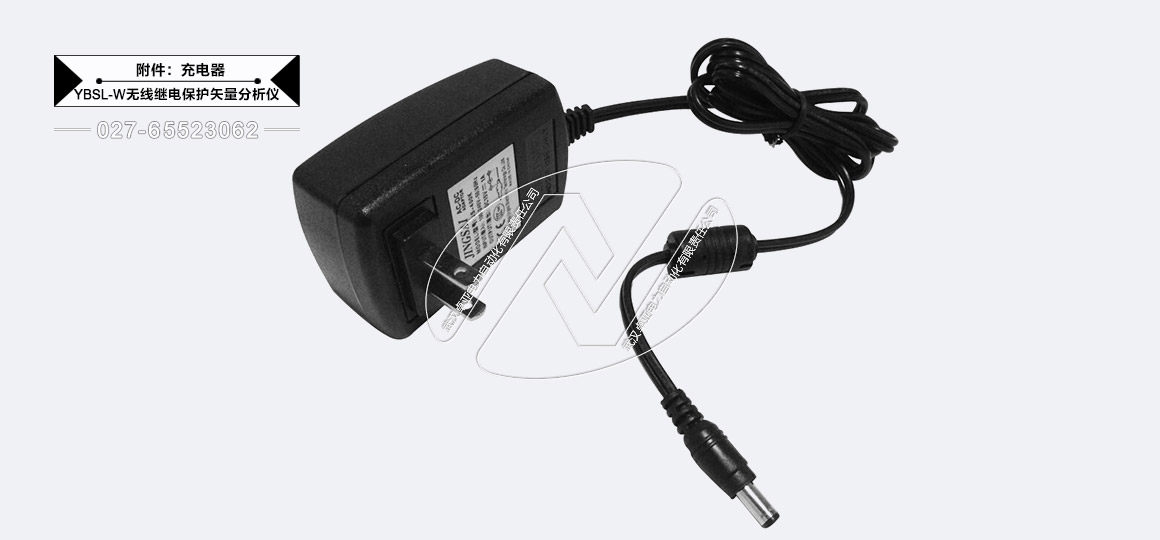

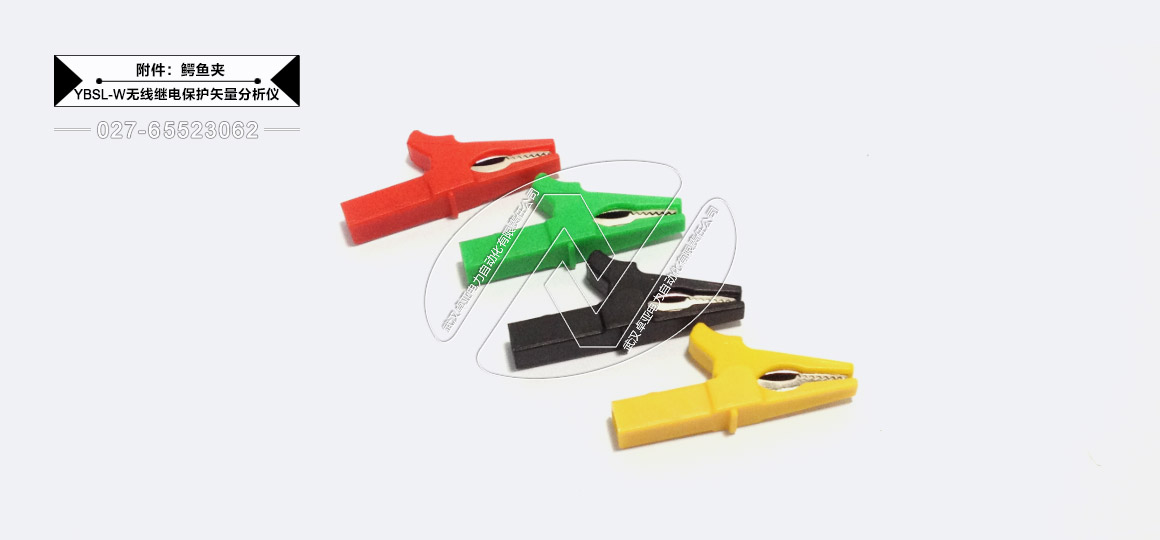

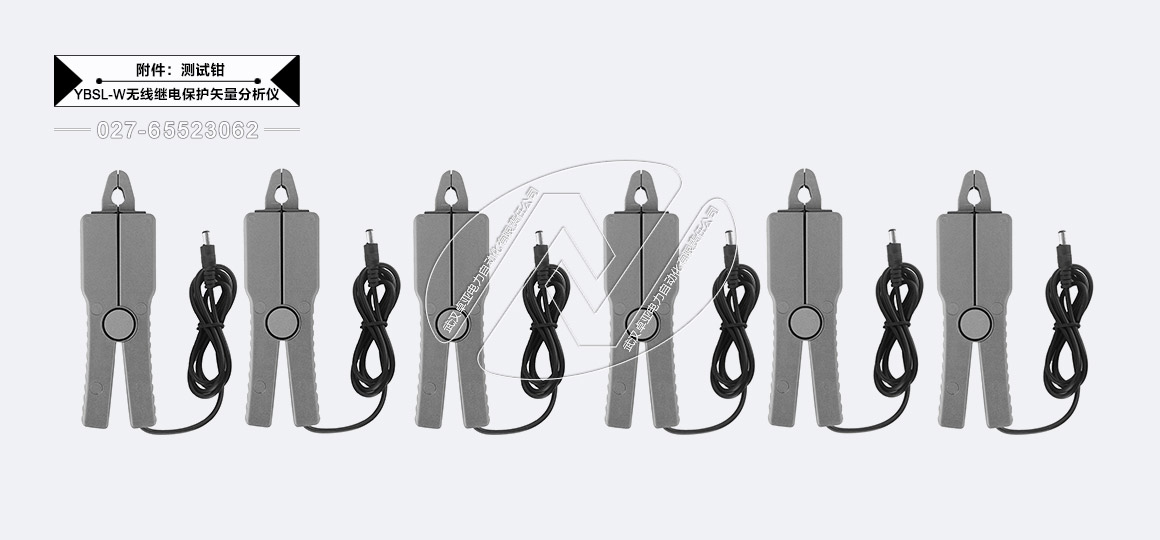

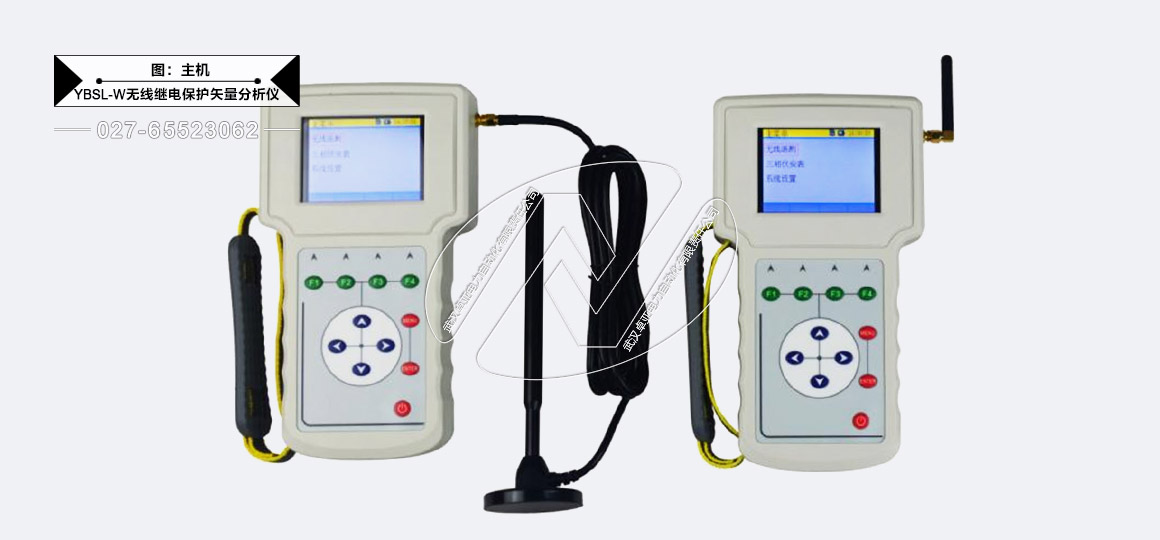

圖片展示—— Photo
試驗技術
解決方案
輸、變電運行和施工、交接試驗及預防性試驗設備YBSL-W型無線繼電保護矢量分析儀說明書中詳細介紹了無線繼電保護矢量分析儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YBSL-W 無線繼電保護矢量分析儀說明書
