智能型互感器校驗儀
YEY-H智能型互感器校驗儀，武漢卓亞電力自動化有限責任公司是智能型互感器校驗儀廠家，智能型互感器校驗儀又稱互感器校驗儀，智能型互感器校驗儀主要用于CT、PT誤差校驗。智能型互感器校驗儀用于計量、供電等部門和互感器廠家，是互感器校驗的理想校驗儀器，智能型互感器校驗儀又稱互感器校驗儀、電流互感器校驗儀、全自動互感器校驗儀 ……
卓亞電力承諾：網站所售本產品滿足電力標準JJG314-2010、JJG313-2012，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YEY-H智能型互感器校驗儀是一種新穎的自動化檢測儀器，它運用先進的電子技術，對互感器的誤差信號直接采極分解，并經適當運算后，將互感器的百分點、同相誤差、正交誤差同時以數字量顯示出來。儀器操作簡便，讀數直觀，測量迅速，能降低電能消耗，減輕勞動強度；體積小，重量輕，便于攜帶和現場測試；儀器能在5%定額工作電流（電壓）下進行測試；另外要求本公司也能生產檢測S級電流互感器和二次電壓為100/3V的電壓智能型互感器校驗儀，此時儀器能在1%額定工作電流下測量電流互感器的誤差；在檢測過程中儀器能方便地隨時進行自校，以保證儀器的精度；關鍵元器件使用進口組件，質量穩定可靠，廣泛用于計量、供電等部門和互感器生產廠家，是開展互感器檢測的理想儀器。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YEY-H | |
| 測試用途 | CT、PT誤差校驗。 | |
| 使用環境 | 工作溫度 | 5℃～40℃ |
| 相對濕度 | ＜85%(25℃) | |
| 海拔高度 | ＜2500m | |
| 工作頻率 | 50Hz±1Hz | |
| 工作電壓 | 220V±5V | |
| 測量范圍 | 同相分量(%) | 0.0001～200.0； 分辨率：0.0001 |
| 正交分量(%) | 0.001～700.0； 分辨率：0.001 | |
| 阻抗(Ω) | 0.0001～20.0； 分辨率：0.0001 | |
| 導納(ms) | 0.0001～20.0； 分辨率：0.0001 | |
| 基本誤差 | 同相分量 | ΔX=±(X×2%＋Y×2%)±Dx (有1級可選) |
| 正交分量 | ΔY=±(X×2%＋Y×2%×34.48) (有1級可選) | |
| 百分表 | 1.5級(有1級可選) | |
| 工作范圍 | 電流 | (1%－149%)In (In=5A) |
| (5%－149%)In (In=1A) | ||
| 電壓 | (5%－149%)Un (Un=100V，150V，100V/√3) | |
| (5%－149%)Un (Un=100V/3) | ||
| 工作負荷 | 電流 | TO對TX＜0.12ΩcosΦ=1 |
| 電壓 | a對x＜0.25VA (100V) | |
| 其他指標 | 功耗 | ＜15VA(不帶微型打印機) |
| ＜25VA(帶微型打印機) | ||
| 諧波抑制比 | ＞40db | |
| 絕緣和耐壓試驗 | 電源插座對外殼能承受1.5kV,1min耐壓。 | |
| 物理特性 | 尺寸 | 260×350×150mm3 |
| 重量 | ≈6kg(不包括附件) | |
產品功能—— Features

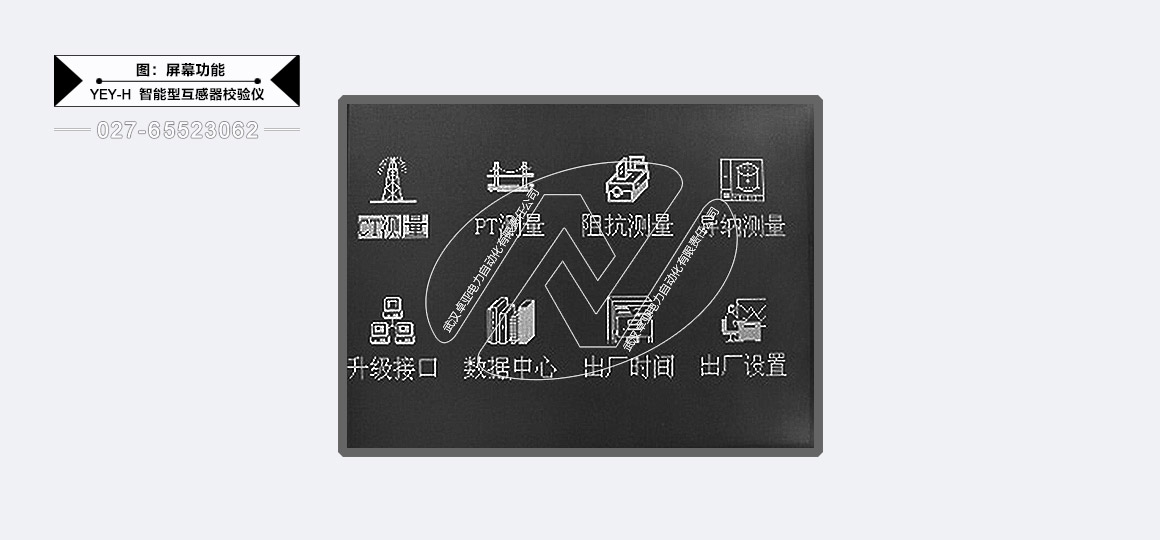

1、5寸液晶顯示，可視范圍大，帶長壽命背光照明，方便使用，優于很多廠家的顯示技術；中文操作界面
2、高度集成化：誤差，信號狀態全部集成在顯示器上，直觀
3、高度智能化：二次開路，接線錯誤，變比錯誤，急性錯誤等報警信息直接顯示在校驗儀液晶上面
4、能夠自動實現互感器測量，能夠自動切換電流電壓負載箱，不需要人為的干預切換
5、儀器能夠達到1級。目前市場上校驗儀大多數采用阻容移相90°方法來實現數據測量，這種方法易受到環境溫度、電源頻率影響，上述環境一旦發生變化，其測量數據將受到很大的影響
6、百分表、比差、角差采用特大字體顯示，方便用戶觀測
7、完全滿足JJG314-2010和JJG314-2010要求，自動采樣
8、自動判斷極性錯誤，變比錯誤
9、上位機軟件具有虛擬儀器開放功能
10、徹底解決S級測量問題
11、自動切換量程
12、采用先進獨特電路和DSP技術完美結合，徹底解除阻容移相電路不穩定的問題
13、檢定電流、電壓互感器的角差和比差
14、可測試量電流互感器二次負載的阻抗；可測量電壓互感器二次負載的導納
15、可測量交流小電流和交流小電壓

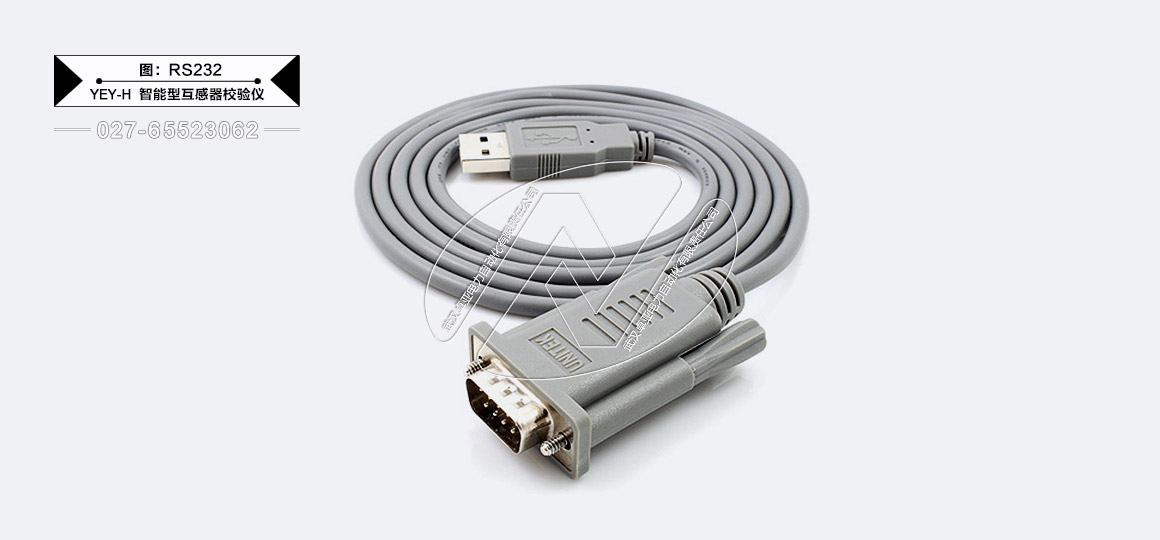

16、RS232通訊接口
2、高度集成化：誤差，信號狀態全部集成在顯示器上，直觀
3、高度智能化：二次開路，接線錯誤，變比錯誤，急性錯誤等報警信息直接顯示在校驗儀液晶上面
4、能夠自動實現互感器測量，能夠自動切換電流電壓負載箱，不需要人為的干預切換
5、儀器能夠達到1級。目前市場上校驗儀大多數采用阻容移相90°方法來實現數據測量，這種方法易受到環境溫度、電源頻率影響，上述環境一旦發生變化，其測量數據將受到很大的影響
6、百分表、比差、角差采用特大字體顯示，方便用戶觀測
7、完全滿足JJG314-2010和JJG314-2010要求，自動采樣
8、自動判斷極性錯誤，變比錯誤
9、上位機軟件具有虛擬儀器開放功能
10、徹底解決S級測量問題
11、自動切換量程
12、采用先進獨特電路和DSP技術完美結合，徹底解除阻容移相電路不穩定的問題
13、檢定電流、電壓互感器的角差和比差
14、可測試量電流互感器二次負載的阻抗；可測量電壓互感器二次負載的導納
15、可測量交流小電流和交流小電壓
16、RS232通訊接口

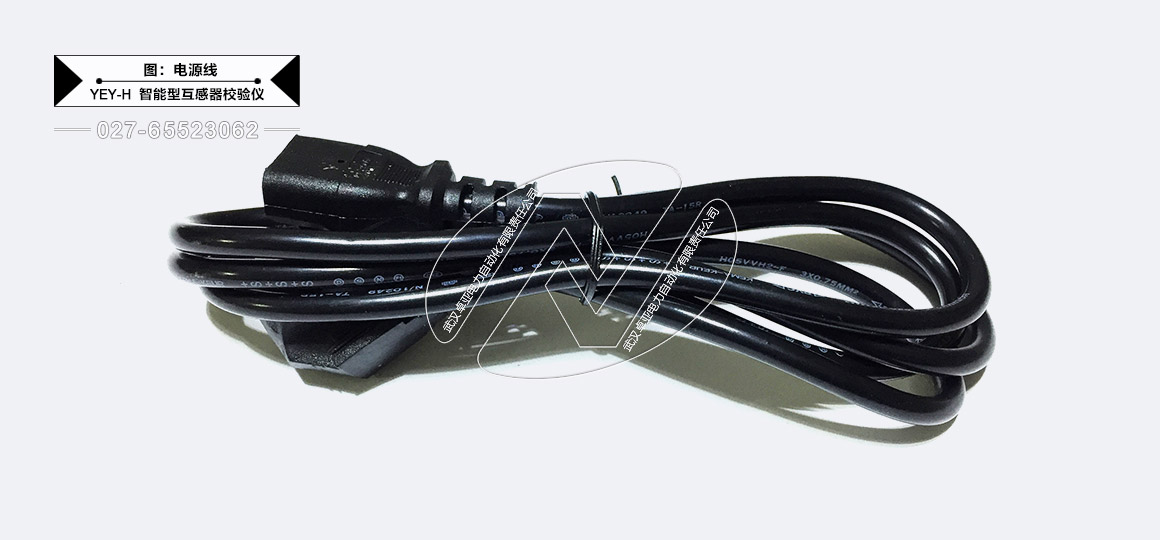

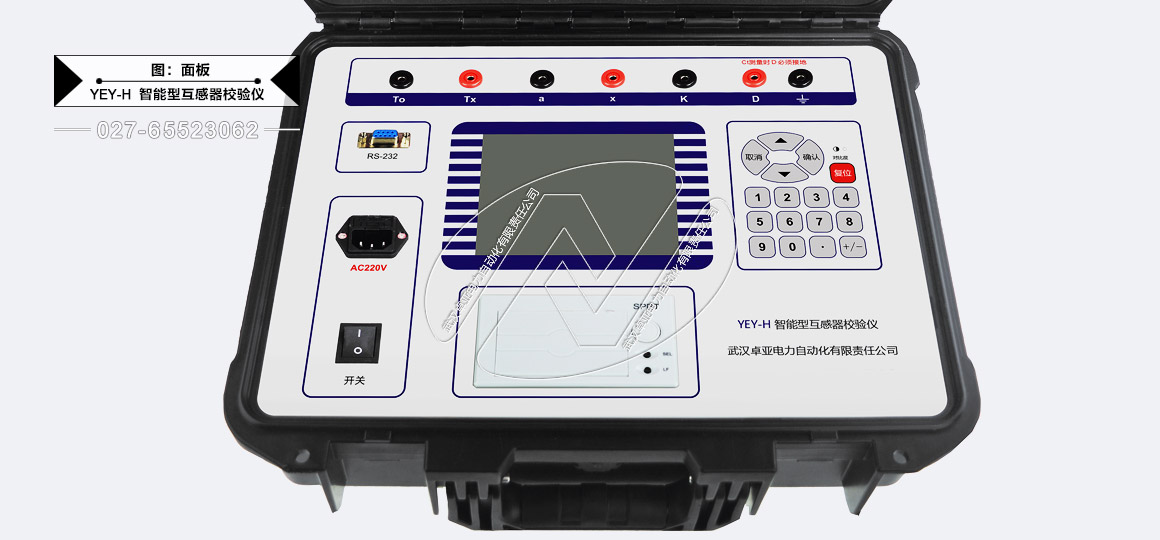

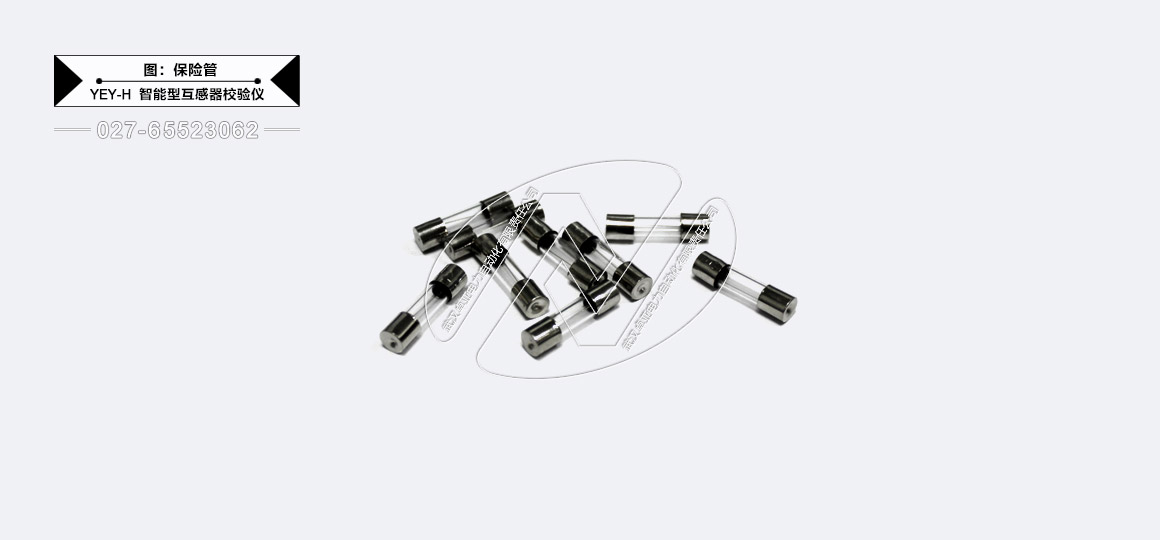

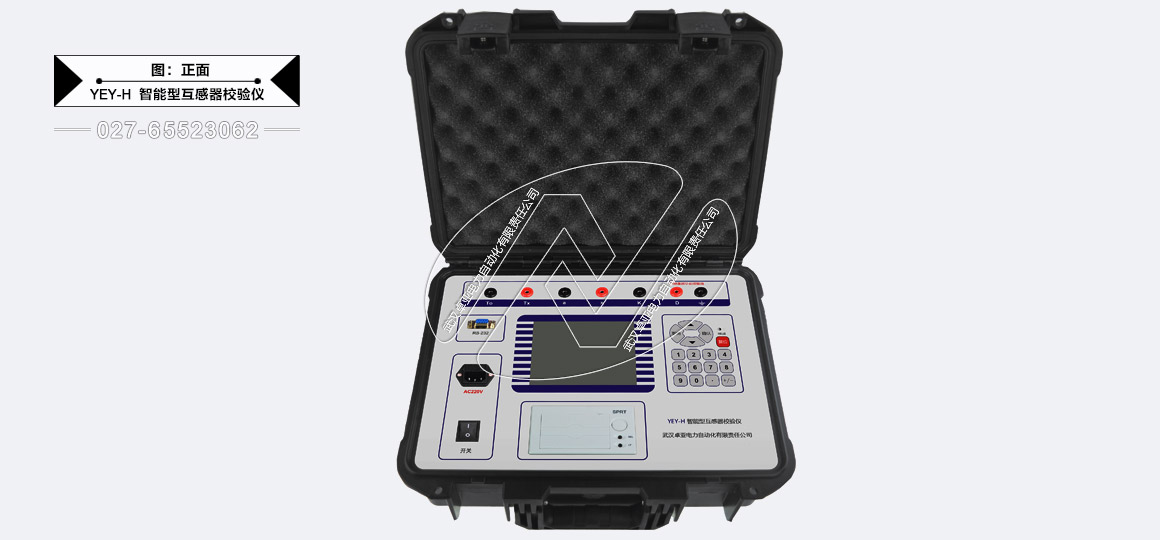

圖片展示—— Photo
