互感器二次壓降及負荷測試儀
YBYF-Z互感器二次壓降及負荷測試儀，武漢卓亞電力自動化有限責任公司是互感器二次壓降及負荷測試儀廠家，互感器二次壓降及負荷測試儀主要用于電壓互感器二次回路壓降誤差測量。滿足電能計量裝置檢定規程和有關技術法規，互感器二次壓降及負荷測試儀又稱二次壓降測試儀、二次壓降及負荷及二次負荷測試儀 ……
卓亞電力承諾：網站所售本產品滿足電力標準DL/T1152-2012、JJG169-2010，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
電能計量綜合誤差是由電壓互感器的合成誤差、電流互感器的合成誤差、電度表的誤差、電壓互感器二次導線壓降所引起的計量誤差所組成。在這四項誤差中，電壓互感器二次導線壓降引起的計量誤差往往是最大的。電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題。 電能計量裝置檢定規程和有關技術法規，對電壓互感器二次回路壓降引起的誤差均有規定，必須準確、快速地測量。YBYF-Z 互感器二次壓降及負荷測試儀就是適應這些特點而開發。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YBYF-Z | |
| 測試用途 | 電壓互感器二次回路壓降誤差測量。 | |
| 使用環境 | 工作溫度 | 5℃～40℃ |
| 相對濕度 | ＜85%(25℃) | |
| 海拔高度 | ＜2500m | |
| 工作頻率 | 50Hz±1Hz | |
| 工作電壓 | 220V±5V | |
| 二次壓降部分 | 測量范圍 | 比差：0.001%～19.99% 角差：0.01'～599' |
| 分 辨 率 | 比差：0.001% 角差：0.01' | |
| 儀器基本誤差 | DX=±(2%×X+2%×Y)±2個字; DY=±(Y×2%+X×2%×34.38)±2個字。 |
|
| 電壓表頭準確度 | 0.5% | |
| 工作范圍 | 電壓：(50～120)V | |
| 儀器指示動作值 (提示錯誤) |
誤差：比差大于20%或角差大于600'。 電壓：電壓＜2.0V。 |
|
| PT二次負荷部分 | PT二次負荷測試 | 導納測量范圍：0.1ms～50.0ms |
| 二次電壓(50V～120V) | ||
| 電壓表頭 | 0.5% | |
| CT二次負荷部分 | 阻抗測量范圍 | 0.1Ω～50.0Ω |
| 阻抗測量準確度 | DX=±(2%×X+2%×Y)±2個字 DY=±(2%×X+2%×Y)±2個字 |
|
| 電流表頭 | 1% | |
| 物理特性 | 尺寸 | 260×350×150mm3 |
| 重量 | ≈6kg(不包括附件) | |
產品功能—— Features
1、三相三線，三相四線、單相全自動測量；具有量程自動切換功能，保證測試精度
2、采用電子式原理線路結合DSP技術使測試穩定性好，抗干擾能力強
3、測量完畢，自動計算和負荷相關的各項參數，便于客戶分析和試驗

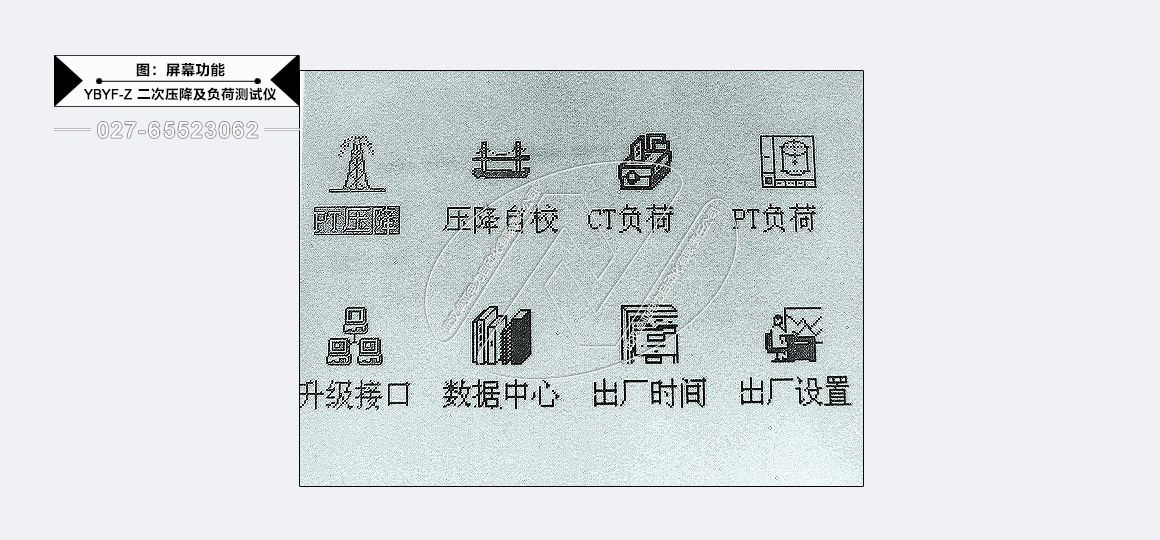

4、采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示；數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據
5、采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用
6、二次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路。可以實現不停電在線測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證

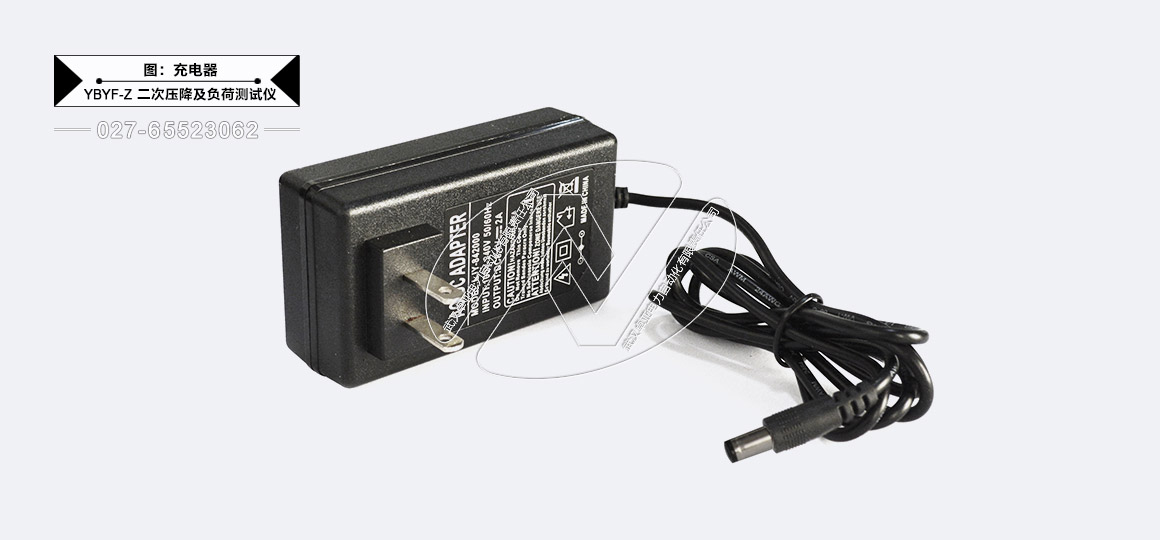

7、附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量
8、儀器體積小，重量輕
9、極寬闊的二次工作電流/電壓范圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流為5A的S級電流互感器的在線實際負荷；在5V的工作電壓下，能分辨0.001mS的電導和電納
10、能存儲480組測量數據，斷電后能保持十年

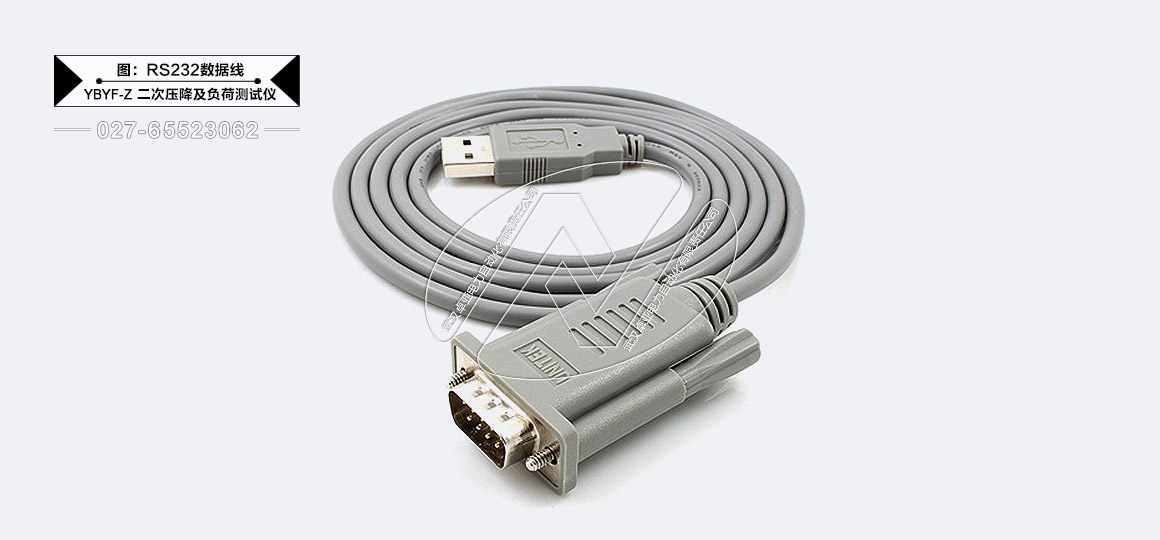

11、中文界面大屏幕顯示，帶有RS-232通訊接口
2、采用電子式原理線路結合DSP技術使測試穩定性好，抗干擾能力強
3、測量完畢，自動計算和負荷相關的各項參數，便于客戶分析和試驗
4、采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示；數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據
5、采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用
6、二次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路。可以實現不停電在線測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證
7、附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量
8、儀器體積小，重量輕
9、極寬闊的二次工作電流/電壓范圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流為5A的S級電流互感器的在線實際負荷；在5V的工作電壓下，能分辨0.001mS的電導和電納
10、能存儲480組測量數據，斷電后能保持十年
11、中文界面大屏幕顯示，帶有RS-232通訊接口

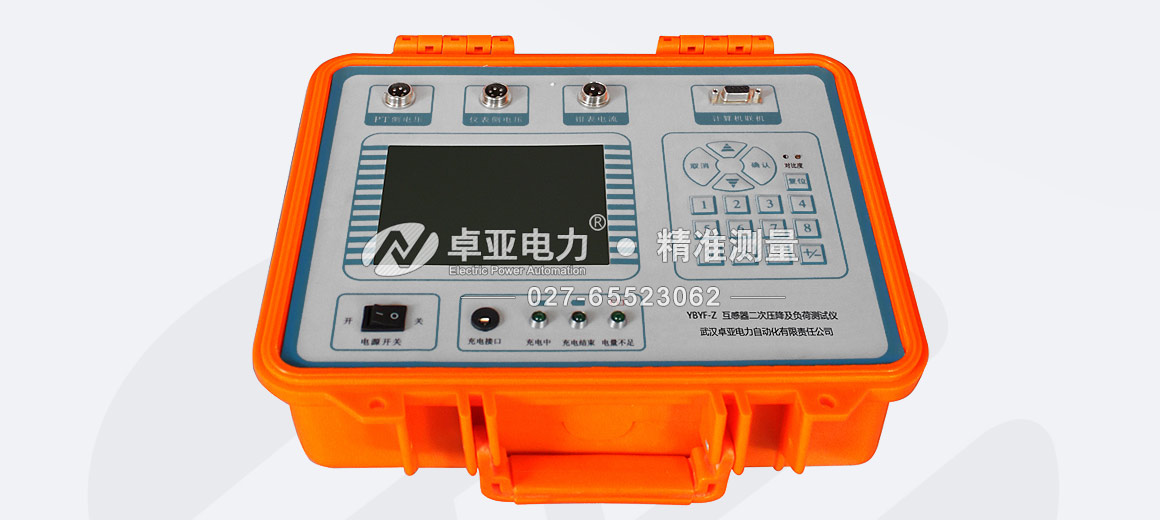

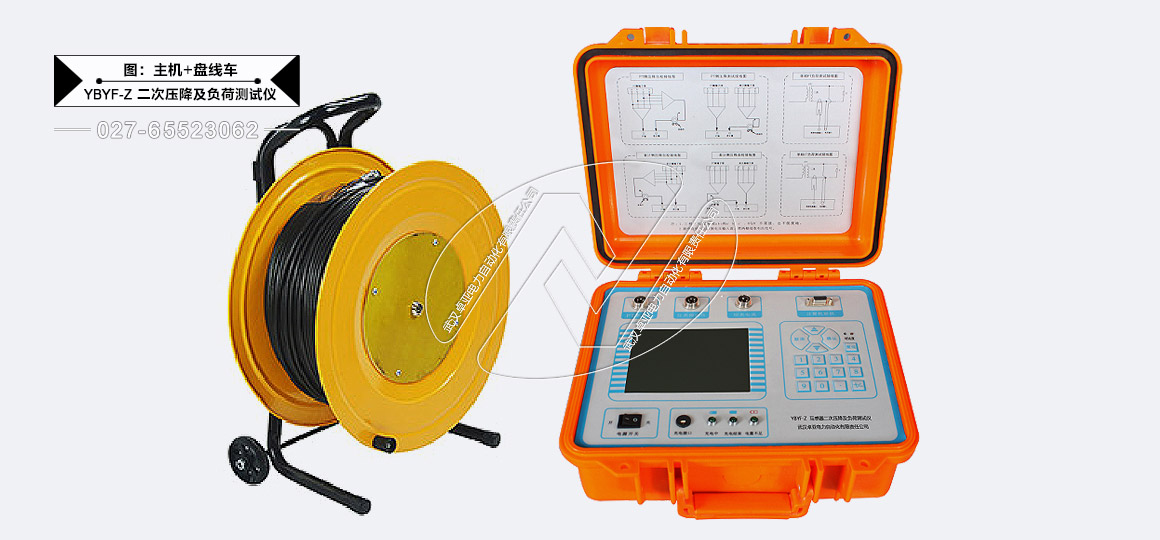

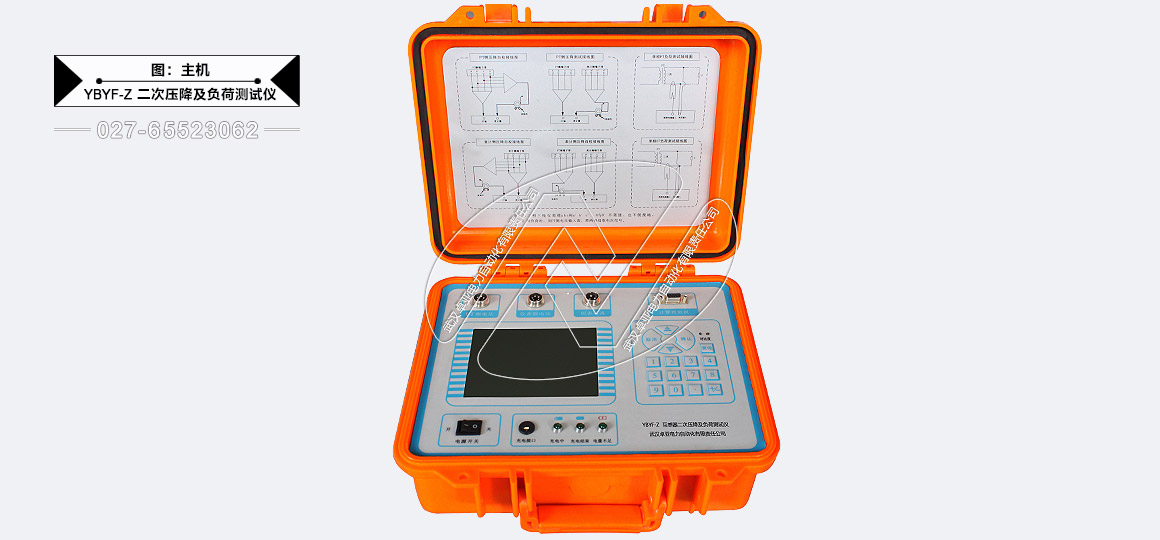

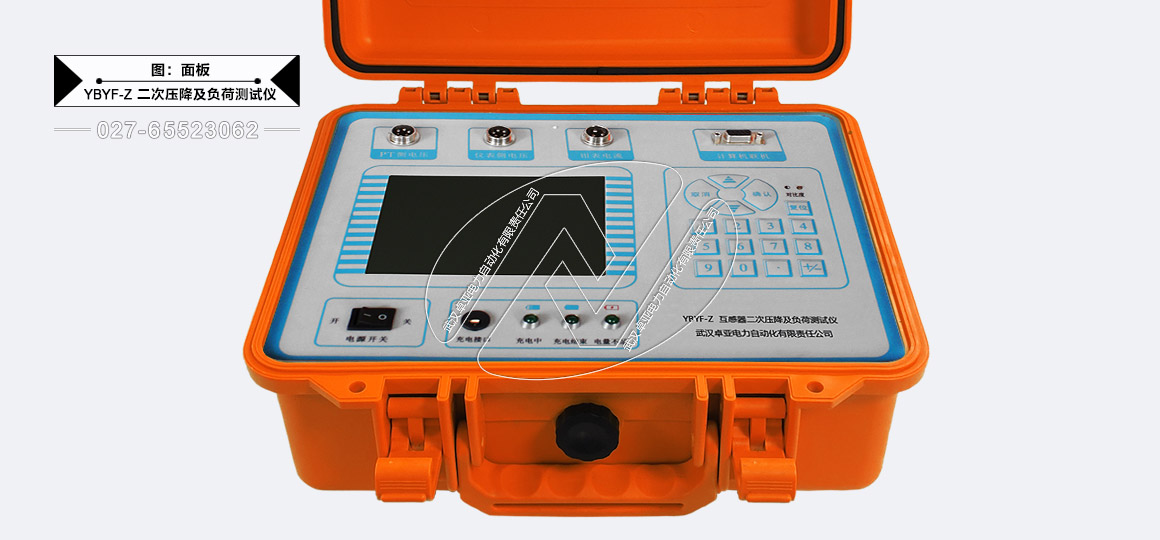

圖片展示—— Photo
試驗技術
解決方案

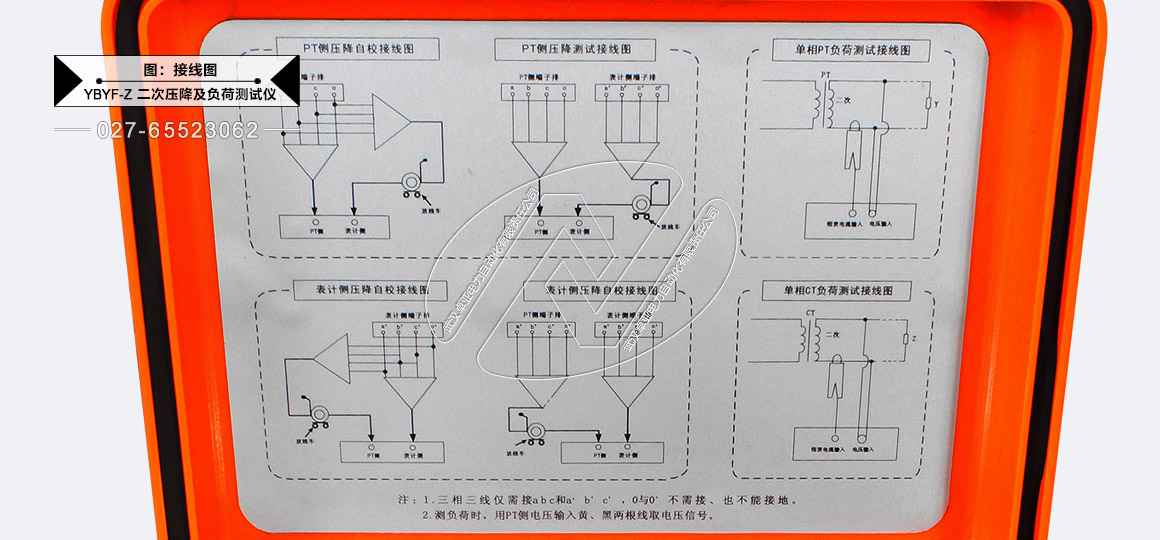

輸、變電運行和施工、交接試驗及預防性試驗設備YBYF-Z型互感器二次壓降及負荷測試儀說明書中詳細介紹了互感器二次壓降及負荷測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YBYF-Z 互感器二次壓降及負荷測試儀說明書
