變壓器綜合測試臺（變壓器試驗臺）
YCBZ-T變壓器綜合測試臺，武漢卓亞電力自動化有限責任公司是變壓器綜合測試臺廠家，變壓器綜合測試臺具有電流電阻、變比組別、空負載損耗、交流耐壓、感應耐壓以及小容量的工頻、倍頻耐壓試驗等多項變壓器同步試驗功能，變壓器綜合測試臺又稱變壓器試驗臺、變壓器綜合試驗臺、變壓器綜合特性測試臺 ……
卓亞電力承諾：網站所售本產品滿足電力標準GB1094.1-2013，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
變壓器綜合測試臺、變壓器試驗臺符合GB/T4776，GB/T5169，GB/4285-1993等相關國家標準。
變壓器綜合試驗系統主要是對電力變壓器、配電變壓器的空載、負載特性、直流電阻、變比組別進行試驗，也可對被試變壓器進行工頻耐壓試驗。同時預留外接互感器接口，以備增容。
變壓器綜合測試臺測量部分由高檔單片機控制，數字顯示，空載，短路等測試數據由單片機同步采樣，避免了傳統試驗方法中電壓，電流表，功率表分別讀數并由人工計算造成的誤差。
變壓器綜合測試臺適用供配電系統，電力變壓器制造廠，工礦等企業單位，變壓器綜合試驗臺能真實地判斷電力變壓器的空載電流，空載損耗，阻抗電壓和負載損耗，準確的測量電力變壓器直流電阻，變比，也可對被試變壓器進行倍頻感應及工頻耐壓試驗。該裝置測量部分由高檔單片機控制，數字顯示，空載，短路等測試數據由單片機同步采樣，避免了傳統試驗方法中電壓，電流表，功率表分別讀數并由人工計算造成的誤差，實施狀態診斷，確保安全運行，為監測或修造變壓器提供了可靠的數據。
測試項目
三相電壓有效值、三相電流有效值、三相有功損耗、三相無功損耗、三相平均值電壓、三相電壓平均值、三相電流平均值
總功率、空載電流百分比、阻抗電壓百分比、頻率、功率因數、
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 項目 | 測量范圍 | 相對誤差 |
| 電壓 | 0.1～600V | ±(0.2%讀數+0.1%量程) |
| 電流 | 0.1～200A | ±(0.2%讀數+0.1%量程) |
| 功率 | U*I | ±(0.2%讀數+0.1%量程) |
| 功率因數 | 0.1～0.9999 | ±3個字 |
| 電源 | AC220V±10% 50HZ±2% | |
| 使用環境 | 工作溫度范圍0～40℃ 相對濕度30%～90% | |
| 尺寸 | 定制 | |
| 重量 | 定制 | |
產品功能—— Features
變壓器空載、負載、直流電阻、變比極性試驗通過工控機完成試驗；
變壓器綜合測試臺對整個回路進行全面控制及測量監控；
所測量數據通過微機進行自動處理,并可根據需要儲存\打印。
2、工頻耐壓試驗
由于此試驗屬安規高壓試驗，為確保試驗設備及人身安全，此項試驗沒有采用工控機完成試驗；
采用電動控制調壓系統。自動升降壓，數字顯示；
零位保護，過電流保護，過電壓保護；
高壓泄漏電流顯示及保護。
3、感應耐壓試驗
由于此試驗屬安規高壓試驗，為確保試驗設備及人身安全，此項試驗沒有采用工控機完成試驗；
采用150Hz中頻發電機組提供試驗電源。
4、變壓器綜合試驗系統由四部分組成
用于各測試單元及儀表監視數據收集的變壓器綜合試驗臺；
低壓控制柜；
中頻發電機組；
工頻耐壓試驗。
5、變壓器綜合特性測試臺由四大部分組成
工控機及數據處理軟件系統；
各測試單元數據收集系統；
強電控制及儀表監視系統；
人機界面綜合系統。

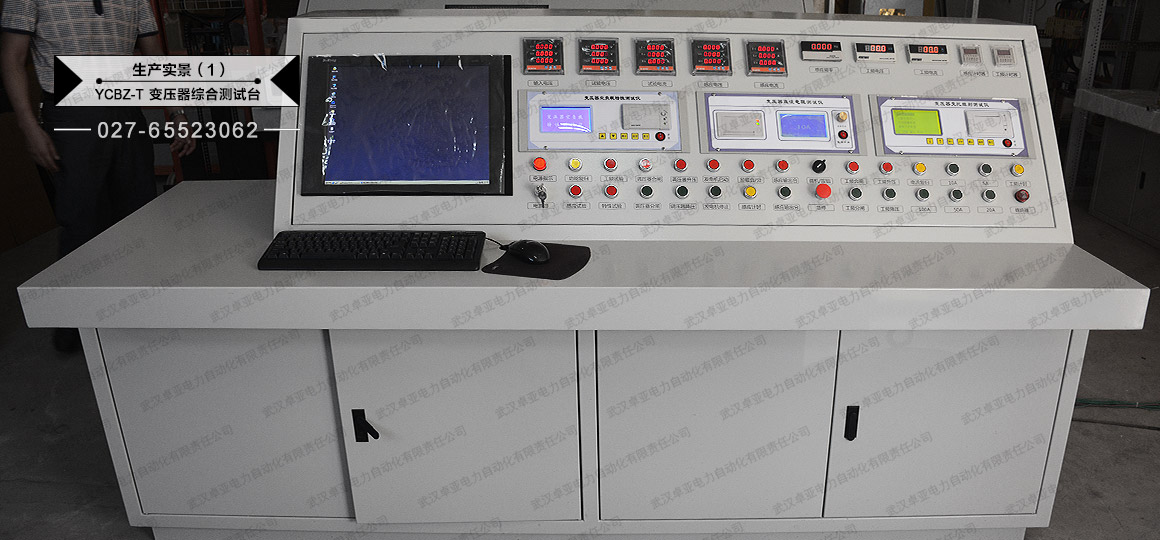

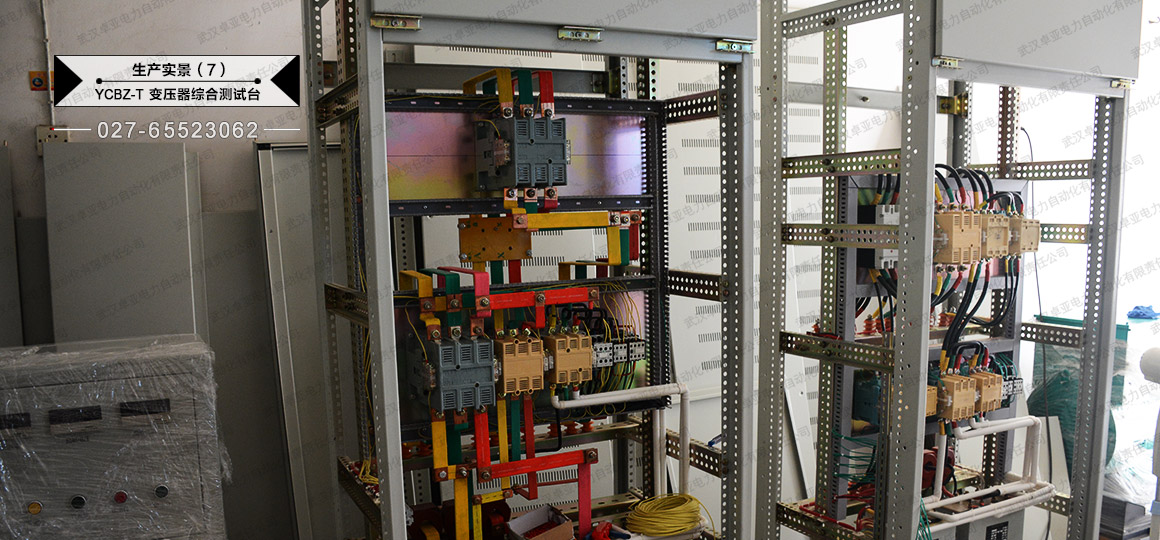

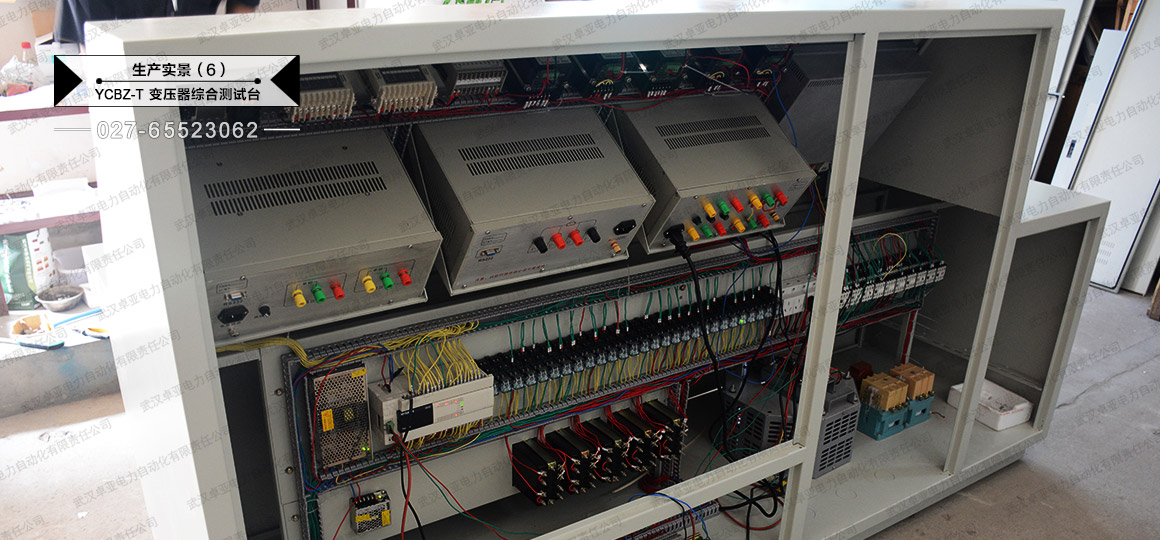

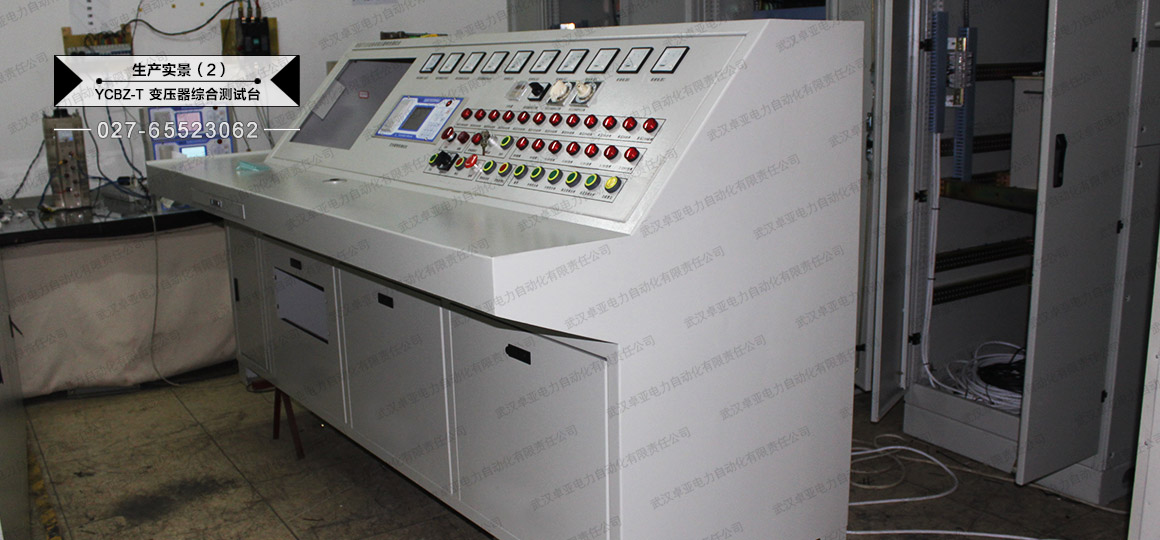

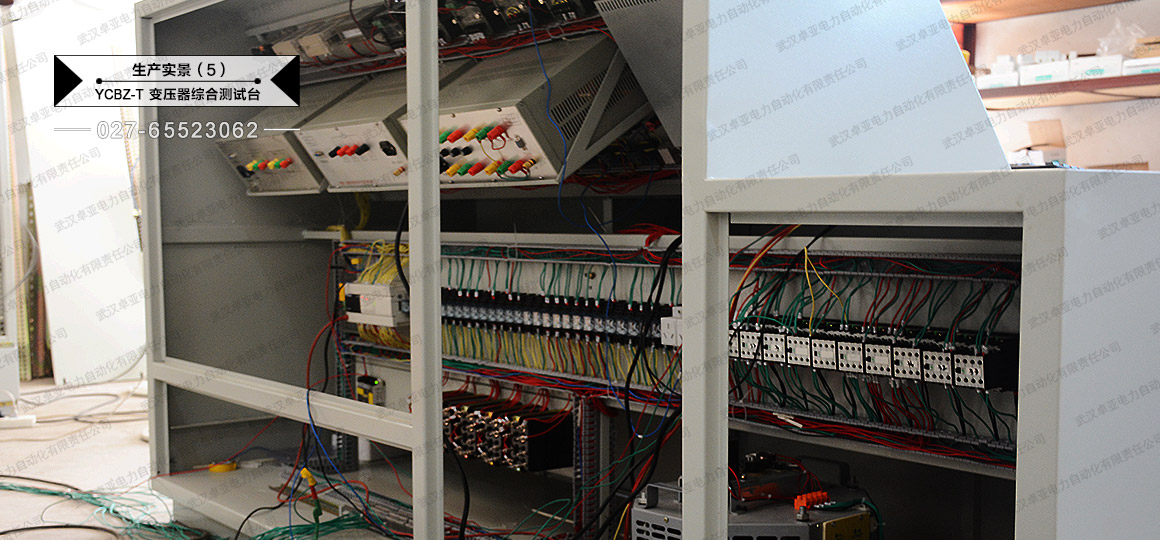

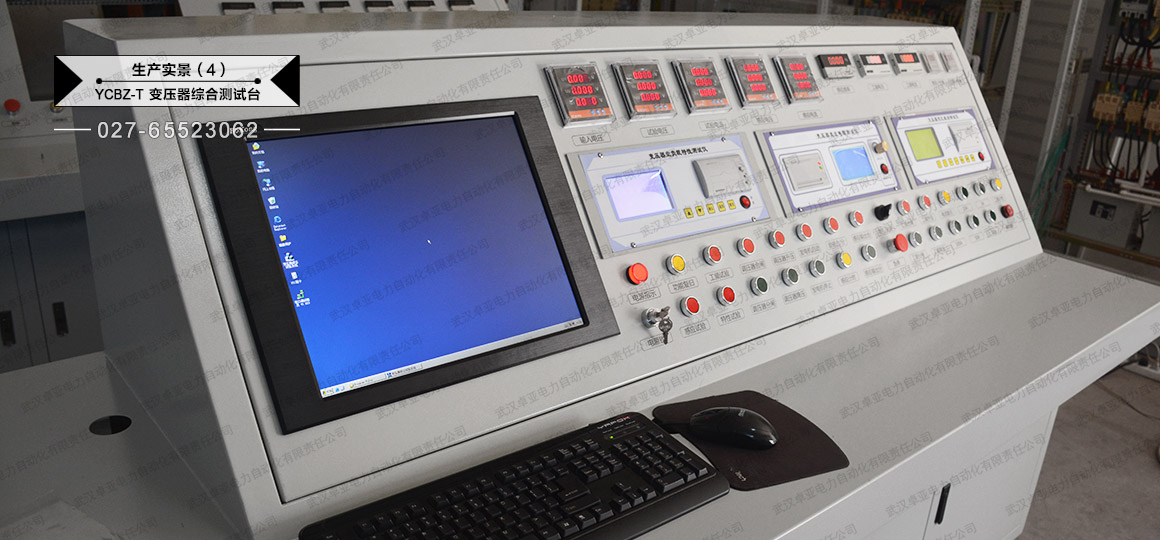

圖片展示—— Photo
