特種變壓器變比測試儀
YBC-TD特種變壓器變比測試儀，武漢卓亞電力自動化有限責任公司是特種變壓器變比測試儀廠家，特種變比測試儀用于三相變壓器測試，針對Z型繞組變壓器、整流變壓器和平衡變壓器測試。是電力系統、變壓器生產廠家和鐵路電氣系統，特種變壓器變比測試儀又稱特種變比測試儀、變壓器變比測試儀及特種三相變壓器變比測試儀 ……
卓亞電力承諾：網站所售本產品滿足電力標準DL/T963-2005，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YBC-TD特種變比測試儀是武漢卓亞電力于2012年最新推出第三代專業變比測試設備，可用于電力系統的三相變壓器測試，特別適合于Z型繞組變壓器、整流變壓器和平衡變壓器測試。儀器采用了大屏幕液晶顯示，全中文菜單及漢字打印輸出，人機界面友好，功能完善，操作方便，是電力系統、變壓器生產廠家和鐵路電氣系統進行變壓器變比、組別、極性、以及角度測試的理想儀器。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YBC-TD | |
| 測試用途 | 變壓器變比、組別、極性、以及角度測量 | |
| 工作電源 | 輸入電壓 | 185Vac～250Vac |
| 允許輸入電壓 | 85Vac～264Vac | |
| 頻率 | 50/60Hz | |
| 允許頻率 | 45Hz～65Hz | |
| 輸入功率 | 40VA | |
| 接頭 | 標準DC插頭 | |
| 輸出范圍 | 20V檔位 | 電壓0～20V；電流0～10A |
| 50V檔位 | 電壓0～50V；電流0～5A | |
| 測量范圍 | 變比測試范圍 | 0.5～10000 |
| 組別測試范圍 | 1～12 | |
| 角差測試范圍 | 0°～360° | |
| 測試精度 | 變比測試精度 | ±0.1%(0.5～1000) ±0.2%(1001～2000) ±0.3%(2001～4000) ±0.5%(4001～10000) |
| 角差測試精度 | 0.5%±0.1° | |
| 環境條件 | 運行溫度 | -10℃～+50℃ |
| 存儲溫度 | -25℃～+70℃ | |
| 濕度 | 相對濕度：5%～95%，不結露 | |
| 物理特性 | 尺寸 | 360×220×150mm3 |
| 重量 | ≈5kg(不包括附件) | |
產品功能—— Features
2、儀器內部集成幅值穩定、相位恒定的單相、三相標準電源
3、內部標準電源輸出功率大，最大5A輸出，特別適合低壓變壓器測試、以及CT和PT制造過程中半成品的匝數測試
4、精確快速測試電流互感器(CT)和電壓互感器（PT）的匝比，匝比誤差和相位差
5、測試單相或者三相變壓器，適合于Z型繞組變壓器、整流變壓器和鐵路電氣系統的斯科特、逆斯科特、平衡變壓器測試
6、測試精度高，儀器采用16位高精度AD、及高速DSP處理器，有效的保證了測量精度及抗干擾能力
7、儀器采用無局放調壓輸出，調壓、測量速度快，只需5秒鐘即可完成升壓與測試
8、儀器自動判斷當前分接的額定變比：在多分接變壓器測試時，只需輸入一次分接開關調壓比即可進行測試，無需輸入當前分接號，大大提高工作效率
9、內部具有過流保護、檢查接線功能

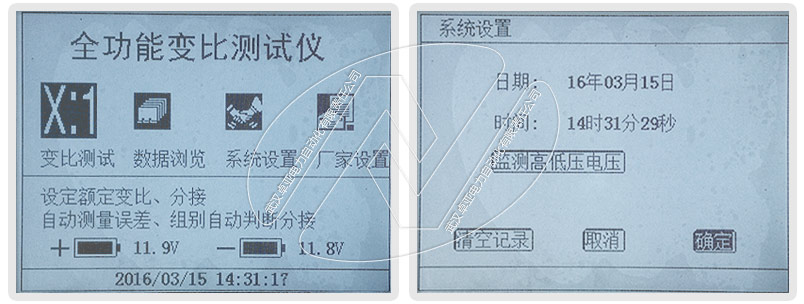

10、320×240大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，旋轉鼠標使操作更簡便
11、自帶實時電子鐘，自動記錄試驗的日期、時間利于實驗結果的保存、管理
12、面板式熱敏打印機，可現場快速打印試驗結果
13、數據具備掉電存貯及瀏覽功能，可以存儲1000組實驗結果，能與計算機聯機傳送數據

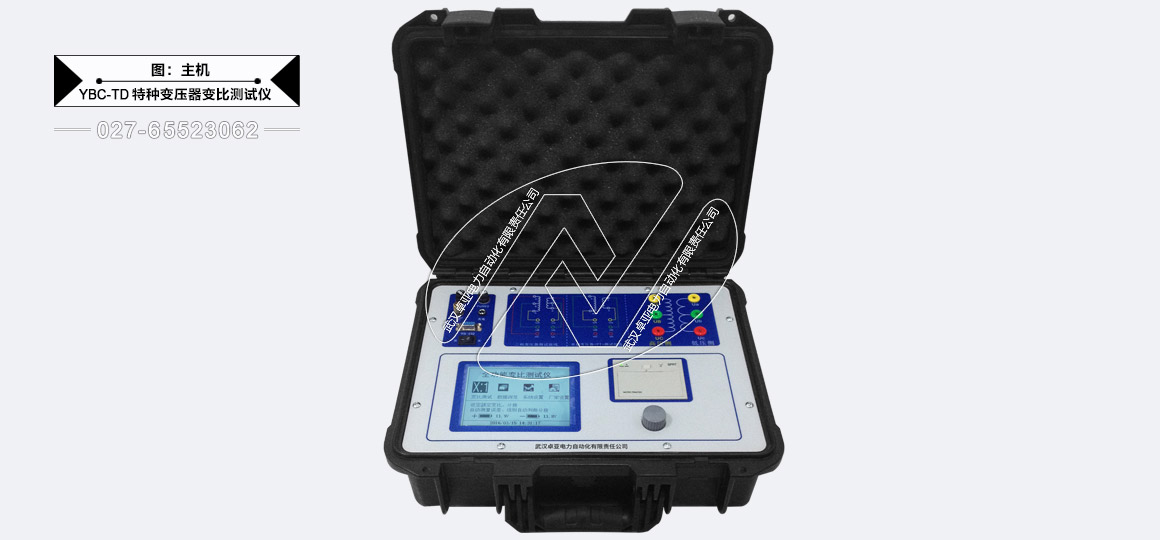

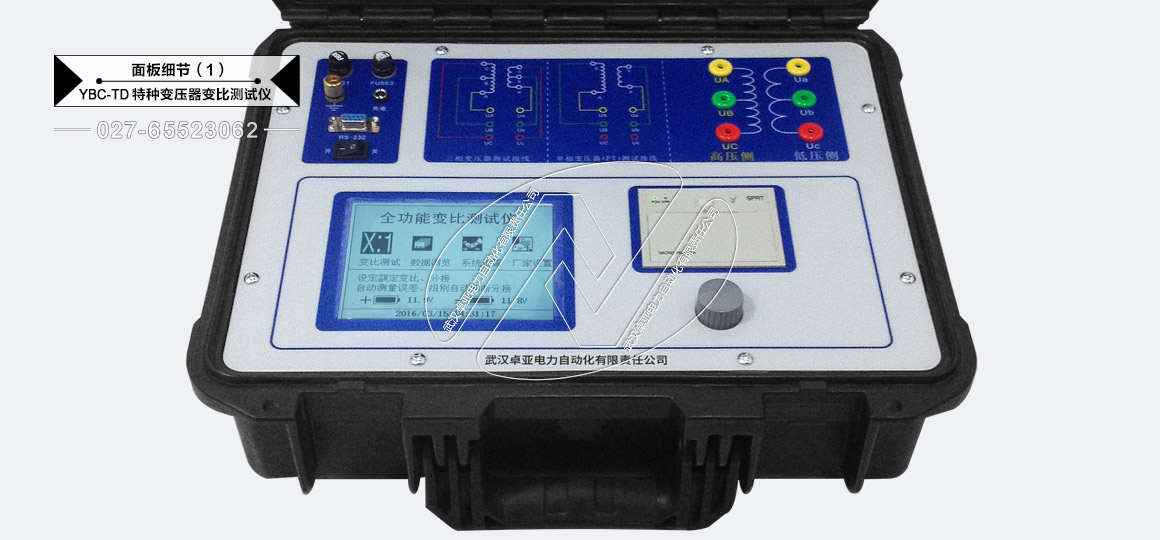

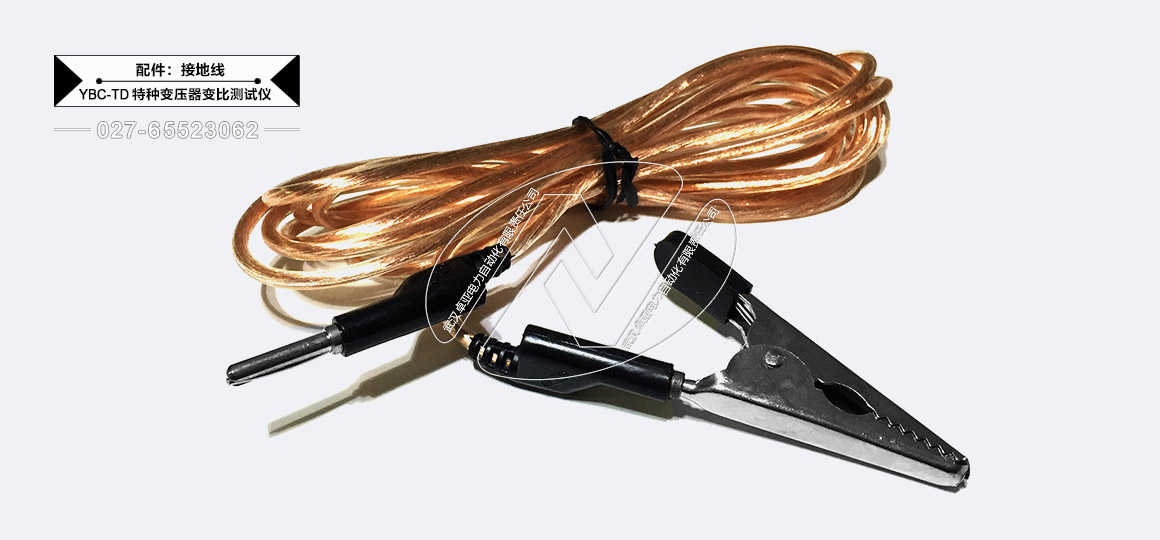

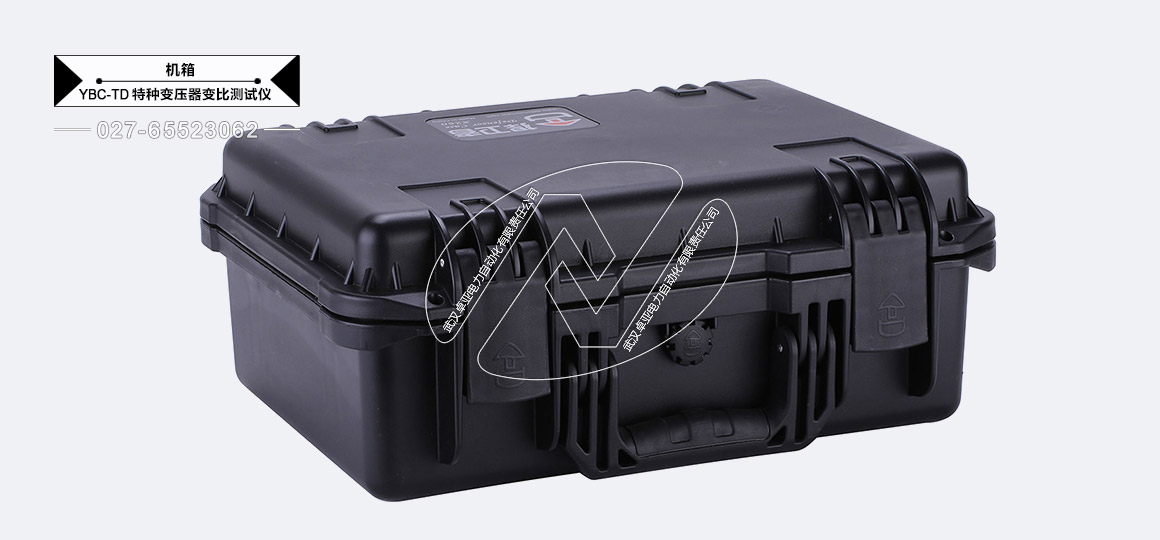

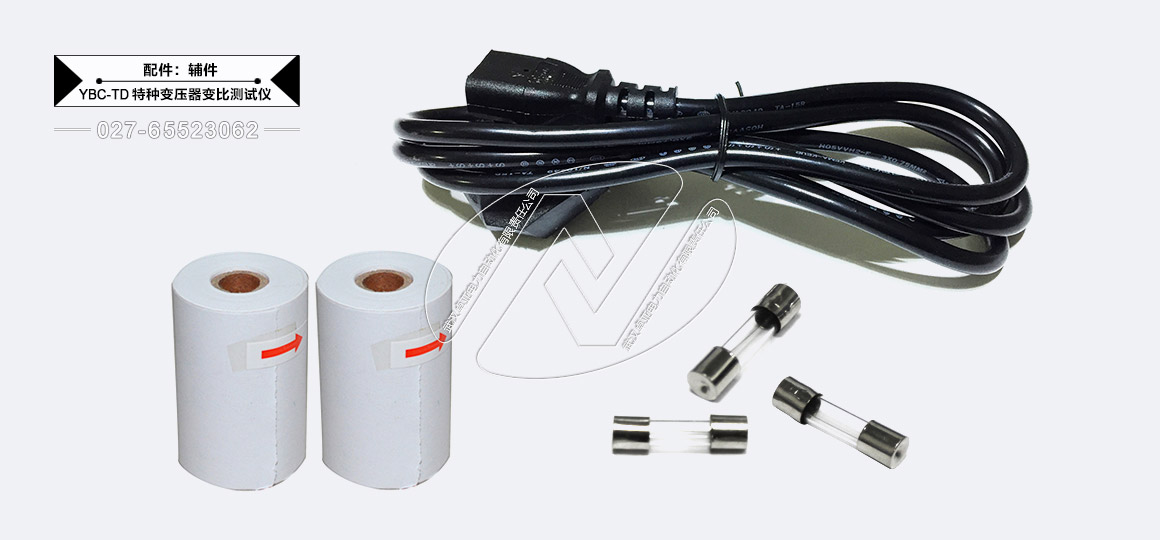

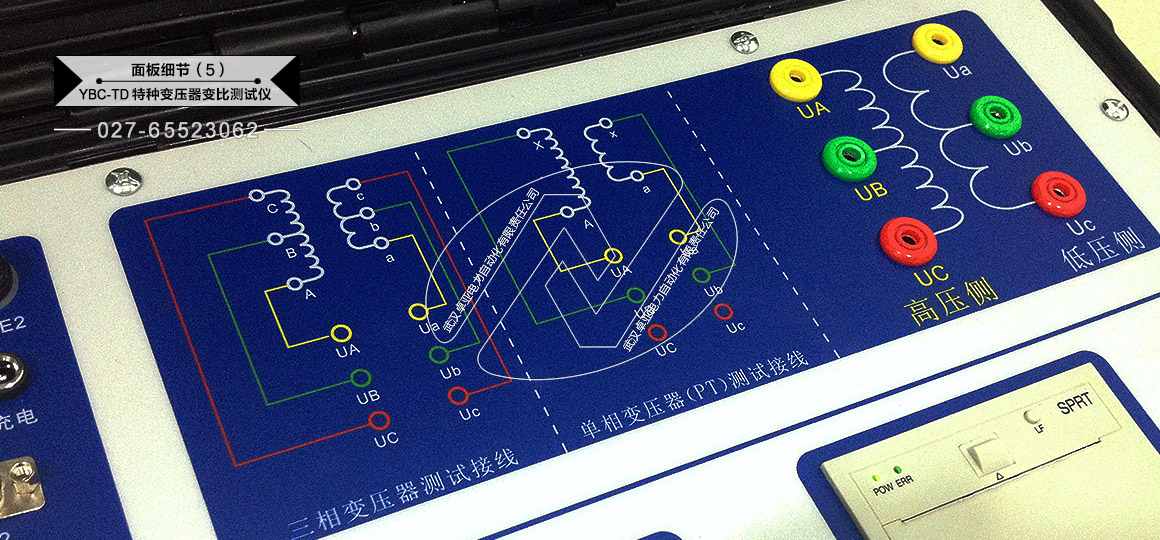

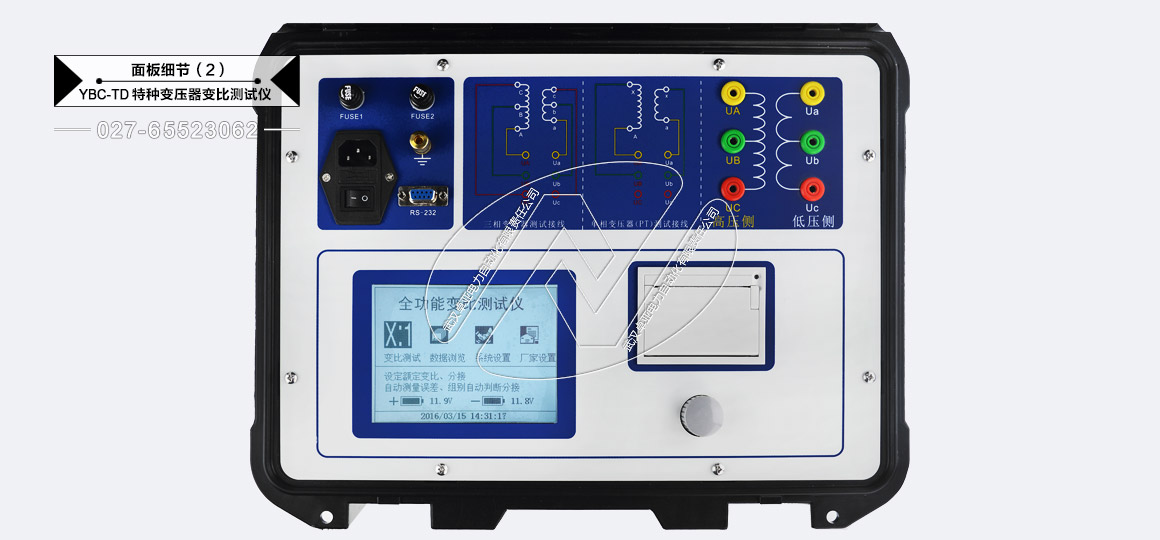

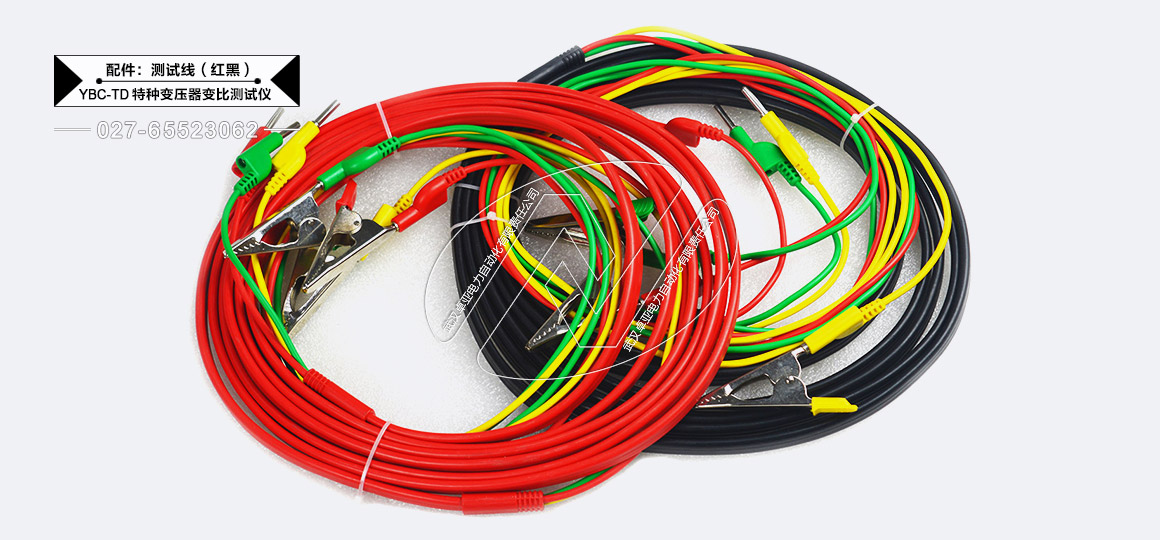

圖片展示—— Photo
試驗技術
相關產品
YBC-TD型特種變壓器變比測試儀說明書中詳細介紹了特種變壓器變比測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YBC-TD 特種變壓器變比測試儀說明書
