20kV高壓絕緣電阻測試儀
GM-20kV20kV高壓絕緣電阻測試儀，武漢卓亞電力自動化有限責任公司是20kV高壓絕緣電阻測試儀廠家，高壓絕緣電阻測試儀適用于高壓變電站、發電廠、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試，最大測試電力等級為20kV，20kV高壓絕緣電阻測試儀又稱20kV絕緣電阻測試儀、20kV高壓絕緣表及20kV可調高壓數字兆歐表 ……
卓亞電力承諾：網站所售本產品滿足電力標準DL/T845.1-2004，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
GM-20kV高壓絕緣電阻測試儀又稱可調數字高壓兆歐表、高壓兆歐表，高壓絕緣電阻測試儀適用于高壓變電站、發電廠、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試，高壓絕緣電阻測試儀測試電壓：0.5kV、1kV、2.5kV、5kV、10kV、20kV。GM-20kV高壓絕緣電阻測試儀是為了解決高壓變電站、發電廠現場強干擾下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試而設計研制。它亦可用于廣泛領域的電氣絕緣電阻特性測量。
注意事項：
GM-20kV高壓絕緣電阻測試儀在高壓啟動后，請不要采用人工放電方式檢查儀表，在測試完畢后也應等待儀表自動放電使電壓表回零后才進行例行安全需要的人工放電！因為短路放電的強烈電脈沖波有損被測對象的絕緣壽命，如果脈沖竄入儀表，也有損儀表內的集成電路！
高壓絕緣電阻測試儀測試電壓高，功率大，被測量對象往往又帶有工頻泄漏或感應上高壓干擾電能，因此為了人身安全，使用該高壓絕緣電阻測試儀首先一定要接好安全接地線！
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 兆歐表型號 | 測試電壓 | 電壓準確度 | 短路電流 |
| GM-5kV | 0.1、0.25、0.5、1、2.5、5kV | ±(5%+10V) | ＞10mA |
| GM-10kV | 0.25、0.5、1、2.5、5、10kV | ±(5%+10V) | ＞10mA |
| GM-15kV | 0.5、1、2.5、5、10、15kV | ±(5%+10V) | ＞10mA |
| GM-20kV | 0.5、1、2.5、5、10、20kV | ±(5%+10V) | ＞10mA |
| 量程(限壓) | 電阻測量有效范圍 | 準確度 |
| 25MΩ/500V | 0.5～19.99MΩ | ±(5%+5字) |
| 250MΩ/1000V | 5.0～199.9MΩ | ±(5%+5字) |
| 2GΩ | 0.05～1.999GΩ | ±(5%+5字) |
| 25GΩ | 0.5～19.99GΩ | ±(5%+5字) |
| 250GΩ | 50～199.9GΩ | ±(10%+10字) |
| 2500GΩ | 50～1999GΩ | ±(20%+10字) |
|
1、MΩ量程定標電壓為0.5kV，GΩ量程定標電壓為2.5kV
2、保證電阻測量準確度的測試電壓范圍：20%以上電壓量程標稱值
3、當測試電壓高于8kV，為準確測量高于20GΩ電阻，裸露在空氣的高壓電極導體應加屏蔽，避免空氣電離帶來影響
4、2000GΩ量程為參考量程，用于相對濕度小于70％的干燥環境使用
|
||
| 型號 | GM-20kV |
| 名稱 | 高壓絕緣電阻測試儀、可調高壓數字兆歐表 |
| 測試電壓等級 | 0.5kV、1kV、2.5kV、5kV、10kV、20kV |
| 測試電壓精度 | ± (5%＋10V) |
| 短路電流 | 10mA（典型值） |
| 報時、報警 | 秒表顯示最大值為19分59秒，20分鐘一循環，聲響報點為15秒、60秒、每分鐘，到點報短促聲響，電阻讀數保持3秒，被測電阻低于量程下限，讀數無效時以連續聲報警。 |
| 表頭 | 三位半LCD數字表頭三個，分別顯示測試電壓、電阻、時間 |
| 供電 | 由內附1.2V/2000mAh鎳氫可充電電池10節，DC12V供電。帶交流(50/60Hz)220V接入口對電池充電或浮充電工作 |
| 環境 | 溫度：﹣20℃～﹢40℃、相對濕度：20%～90% |
| 尺寸 | 315×240×180mm3 |
| 重量 | 5kg |
產品功能—— Features
2、短路電流大：短路電流典型值10mA，適應大容量、大電感的測試。
3、電阻測量范圍寬廣：測量范圍從0.01MΩ～1999GΩ，讀數準確、分辨力高。
4、高壓輸出范圍寬廣：高壓絕緣電阻測試儀可選擇0.5kV、1kV、2.5kV、5kV、10kV、15kV、20kV固定檔位，也可從0V平滑調節到需要的電壓。
5、聲光提醒：具有計時報時功能，提醒使用者記錄分析被測量對象的吸收比和極化指數。
6、高品質：進口元件，保證測量精度準確。
7、使用方便：一體式機箱，體積小、重量輕、便于攜帶。
8、外觀精美：堅固且磨性強的材料，使可調高壓數字兆歐表的整體質感和使用壽命更長。
圖片展示—— Photo
兆歐表 — 面板結構
兆歐表 — 工作原理
可調高壓數字兆歐表采用相當于傳統搖表的流比計法測量絕緣電阻，它以雙積分數字電壓表的除法功能進行歐姆——數字轉換，該技術具有非常高的抗干擾能力，能把歐姆讀數在測試電壓受到大幅度低頻干擾波動下不變。測試電壓0～20kV是由帶反饋的它激式直流電壓變換器電路產生。測試電壓高，具有強大的自動調整能力，也使可調高壓數字兆歐表具有達到非一般同類高壓兆歐表抗干擾的能力。
吸收比、極化指數的計算公式
吸收比=R60s/R15s，即第60秒的電阻讀數÷第15秒的電阻讀數。
極化指數=R10min/R1min，即第10分鐘的電阻讀數÷第1分鐘的電阻讀數。

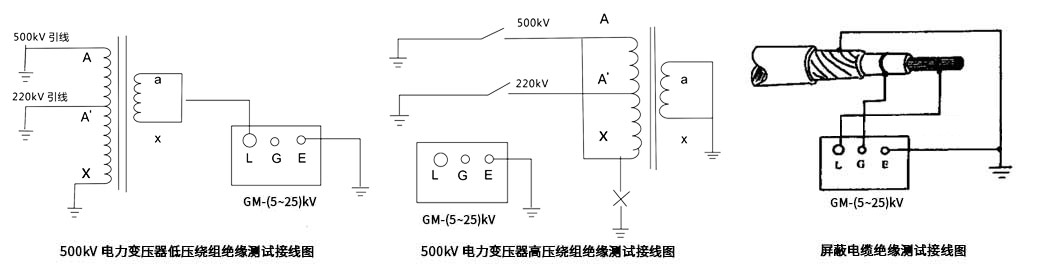

變電站電力變壓器、電纜的絕緣電阻測量方法
產品細節—— Picture
標準配件—— Accessories
說明：標準配(附)件，僅供參考，具體附件以說明書為準。
試驗技術
GM-20kV型20kV高壓絕緣電阻測試儀說明書中詳細介紹了20kV高壓絕緣電阻測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
GM-20kV 20kV高壓絕緣電阻測試儀說明書
