120kV直流高壓發生器
ZGF
卓亞電力承諾：網站所售本產品滿足電力標準DL/T 848.1-2004、DL/T 596-2005、DL/T 474.2-2006，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
120kV直流高壓發生器采用一體式設計，120kV額定輸出高壓直流120kV，額定輸出直流電流2mA、5mA、10mA。具有具有過壓、過流、零壓啟動和故障保護功能，電壓保護值可整定，紋波系數小、電壓輸出穩定可靠、無噪音。同時具有0.75倍電壓切換功能，方便進行直流耐壓試驗或氧化鋅避雷器直流泄漏電流試驗。
【別名】：120kV直流高壓發生器共有三個等級，分別為120kV/2mA直流高壓發生器、120kV/5mA直流高壓發生器、120kV/10mA直流高壓發生器

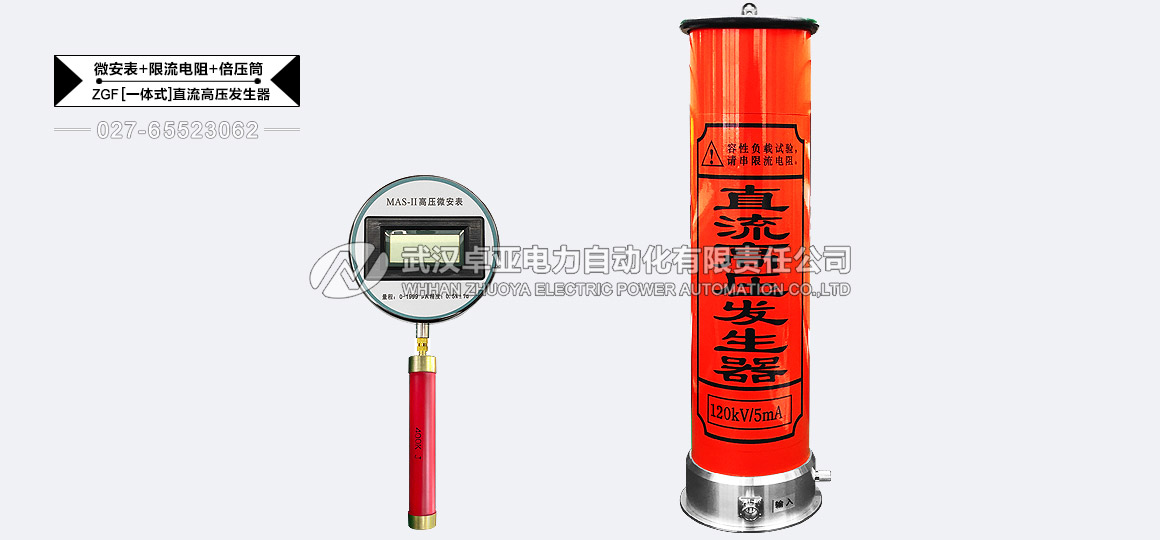

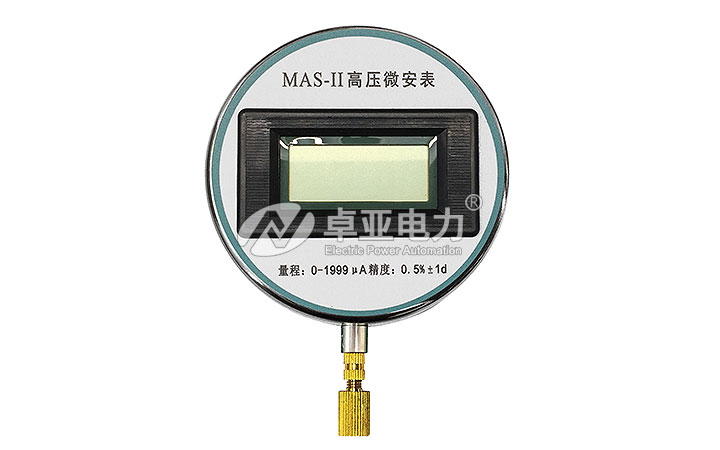

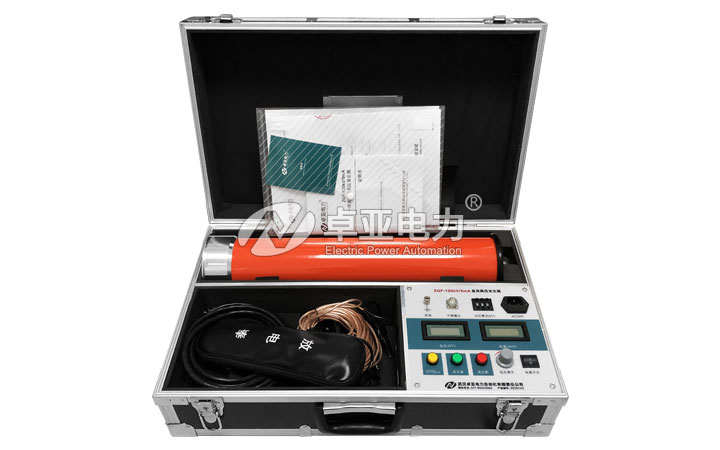

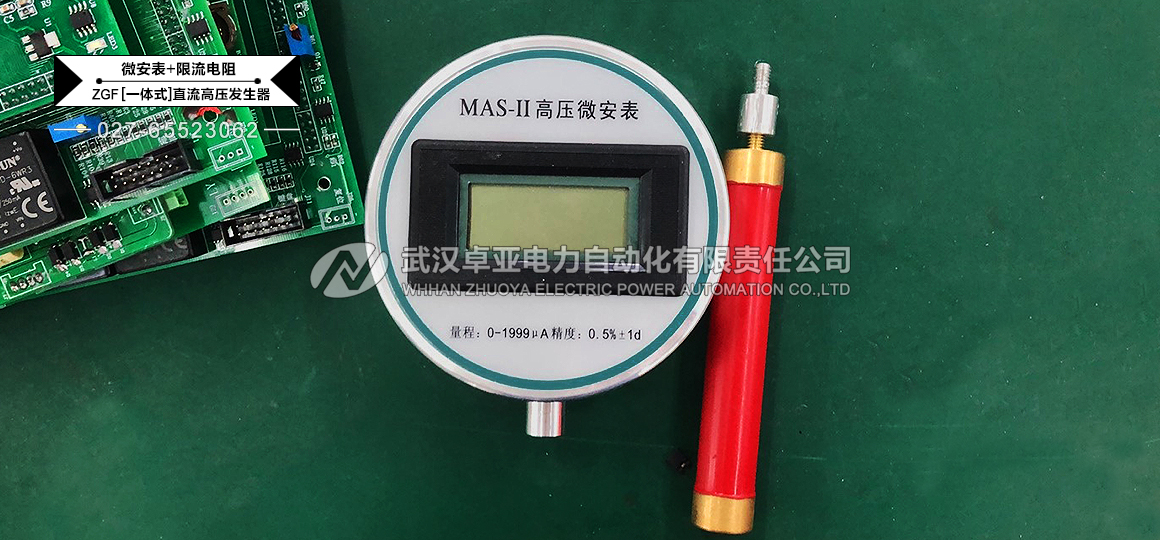

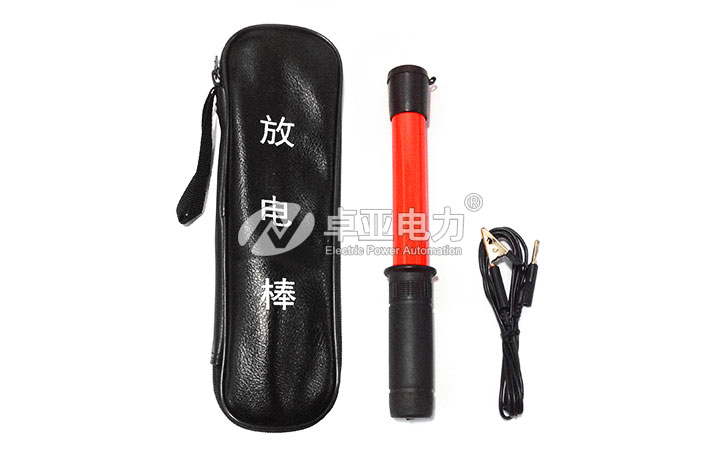

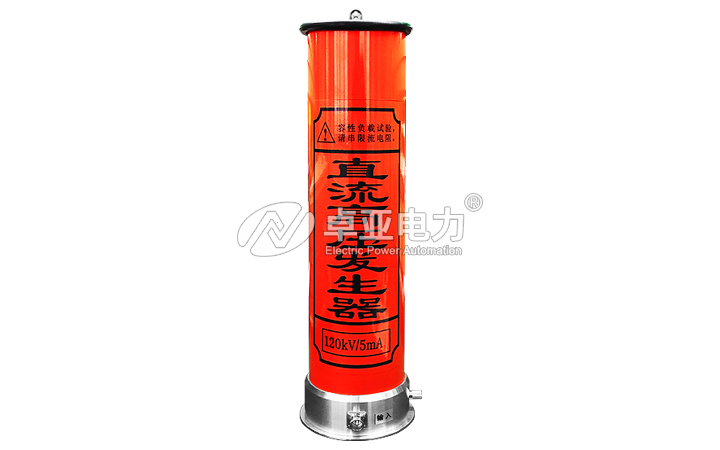

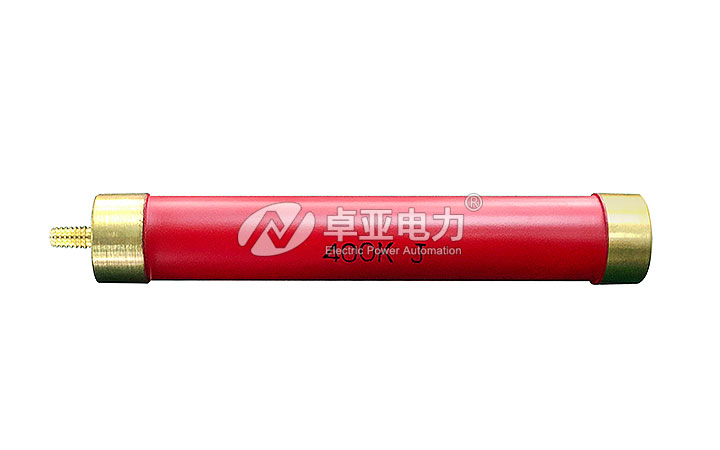

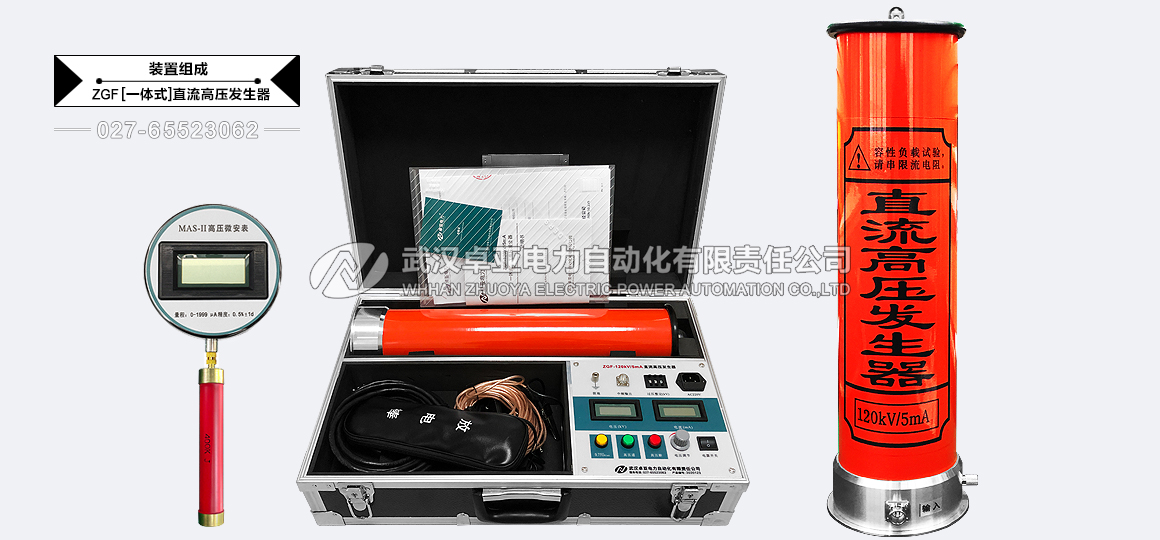

【結構】：120kV直流高壓發生器結構設計主要由控制箱、倍壓筒、高壓微安表、限流電阻、放電棒5個部分組成。
【應用】：直流高壓發生器是電力部門現場高壓試驗時直流高壓發生專用配套設備，同時還可以進行氧化鋅避雷器直流參考電壓試驗及直流泄漏電流試驗。直流高壓發生器適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。
【說明】：武漢卓亞電力自動化有限責任公司制造的ZGF直流高壓發生器采用了高頻倍壓電路，應用最新的PWM高頻脈寬調制技術，閉環調整，使電壓穩定度大幅度提高。采用大功率IGBT器件及驅動技術，并根據電磁兼容性理論，特殊屏蔽設計、隔離和接地等措施。使新一代直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。
【定制】：可按用戶需求定制配有時間繼電器的直流高壓發生器，卓亞電力可按用戶需求定制生產60kv、120kv、200kv、300kv。其中60kv及120kv的直流高壓發生器采用一體式設計，200kv及300kv的直流高壓發生器采用分體式設計。如需定制直流高壓發生器，請聯系卓亞電力公司客服定制產品。
執行標準
DL/T 848.1-2004高壓試驗裝置通用技術條件第一部分：直流高壓發生器
DL/T 596-2005 《電力設備預防性試驗規程》
DL/T 474.2-2006 《現場絕緣試驗實施導則 第2部分:直流高電壓試驗》
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 60kV | 120kV | 200kV | 300kV | ||||||||
| 60kV/2mA | 60kV/5mA | 60kV/10mA | 120kV/2mA | 120kV/5mA | 120kV/10mA | 200kV/2mA | 200kV/3mA | 200kV/5mA | 300kV/2mA | 300kV/5mA | 300kV/10mA |
| 一體式直流高壓發生器 | 分體式直流高壓發生器 | ||||||||||
| 了解一下 | 了解一下 | 了解一下 | 了解一下 | ||||||||
| 型號 | ZGF-120kV/2mA | ZGF-120kV/5mA | ZGF-120kV/10mA | —— |
| 額定電壓(kV) | 120kV | 120kV | 120kV | —— |
| 額定電流(mA) | 2mA | 5mA | 10mA | —— |
| 額定功率(W) | 240W | 600W | 1200W | —— |
| 整機質量(kg) | 10 | —— | ||
| 整機體積(mm2) | 565 x 390 x 190 | —— | ||
| 倍壓筒高度(mm) | 535 | —— | ||
| 精度（電壓、電流） | ±(1.0%讀數＋2個字) | |
| 紋波系數 | ≤0.5% | |
| 電壓穩定度 | 電源電壓±10%時，≤1% | |
| 過載能力 | 空載電壓可超出額定電壓10%使用10分鐘，最大充電電流為1.25倍額定電流 | |
| 帶電容負荷能力 | 被試品電容量無限制 | |
| 可用1.5倍的額定電流充電 | ||
| 運行時間 | 間斷使用：額定負載30分鐘 | |
| 1.1倍額定電壓使用：10分鐘 | ||
| 供電電源 | 單相AC 220V±10%、50Hz（60Hz） | |
| 工作環境 | 溫度：-10℃～+40℃，濕度：室溫為25℃時不大于85%（無凝露） | |
| 倍壓筒特點 | 電氣絕緣倍壓筒、空氣絕緣、無泄漏之慮 | |

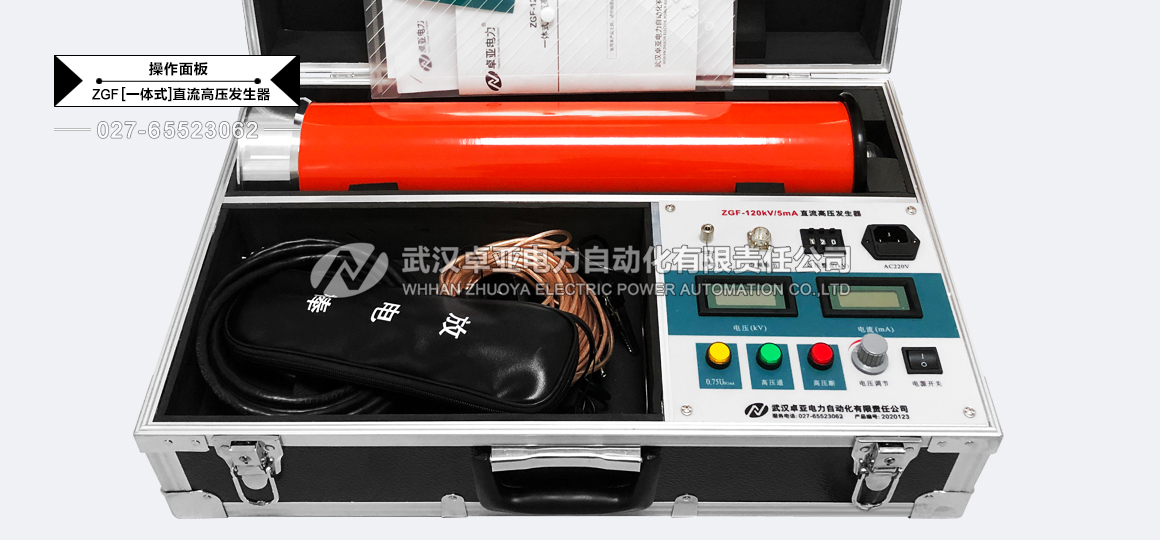

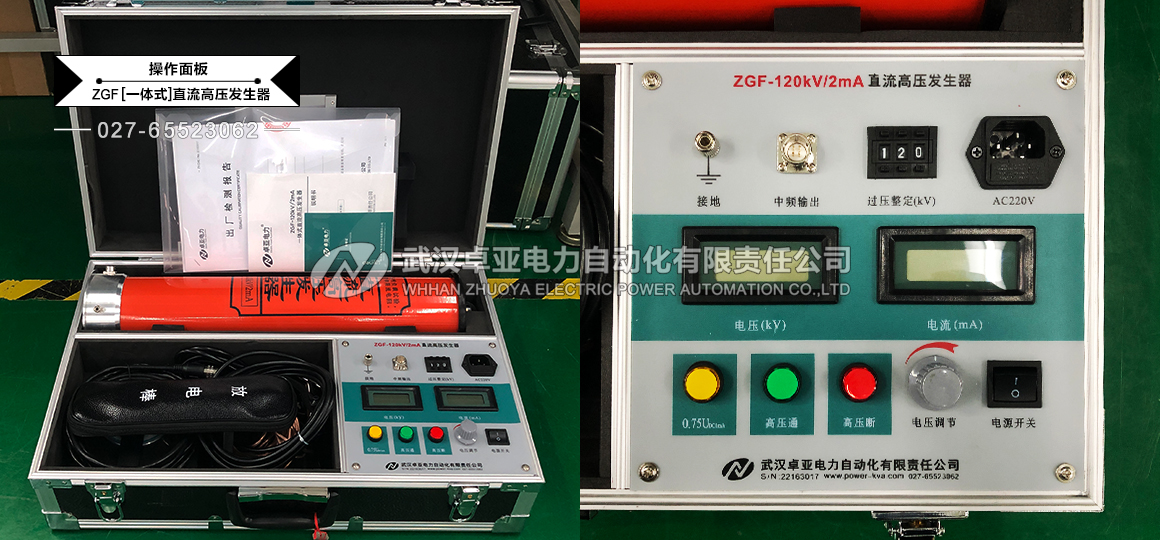

| 操作箱特點 | 高精度0.75UDC1mA單觸按鈕（精度≤1.0%） 最適合氧化鋅避雷器試驗 | |
| 零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等保護功能。過壓保護采用數字撥碼開關，一目了然 | ||
| 注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權。 | ||
| 避雷器額定電壓 kV | 10kV | 35kV | 66kV | 110kV | 220kV |
| 直流參考電壓 kV | 28kV | 90kV | 135kV | 168kV | 314kV |
| 直流高壓發生器 kV / mA | 60kV/2mA | 120kV/2mA | 200kV/2mA | 200kV/2mA | 400kV/3mA |
| 變電站電壓等級 kV | 10kV | 35kV | 66kV | 110kV | 220kV | 330kV |
| 最高試驗電壓 kV | 47kV | 105kV | 135kV | 192kV | 305kV | 大于400kV |
| 直流高壓發生器 kV / mA | 60kV/2mA | 120kV/2mA | 200kV/2mA | 200kV/2mA | 400kV/3mA | 800kV/10mA |
| 承修承試級別 | 五級承試（5級） | 四級承試（4級） | 三級承試（3級） | 二級承試（2級） | 一級承試（1級） |
| 最高試驗電壓 kV | 28kV | 90kV | 168kV | 305kV | 大于400kV |
| 直流高壓發生器 kV / mA | 60kV/2mA | 120kV/2mA | 200kV/2mA | 400kV/3mA | 800kV/10mA |
| 電纜額定電壓 Uo / U kV | 3.6 / 6 | 6 / 6 | 6 / 10 | 8.7 / 10 | 21 / 35 | 26 / 35 |
| 直流試驗電壓 kV | 17kV | 30kV | 40kV | 47kV | 105kV | 130kV |
| 直流高壓發生器 kV / mA | 60kV/2mA | 60kV/2mA | 60kV/2mA | 60kV/2mA | 120kV/3mA | 200kV/5mA |
| 電纜額定電壓 Uo / U kV | 48 / 66 | 64 / 110 | 127 / 220 | 190 / 330 | 290 / 500 |
| 直流試驗電壓 kV | 175kV | 275kV | 475kV | 585kV | 775kV |
| 直流高壓發生器 kV / mA | 200kV/3mA | 300kV/5mA | 500kV/5mA | 600kV/5mA | 800kV/10mA |
| 電纜額定電壓 Uo / U kV | 6 / 10 | 8.7 / 10 | 21 / 35 | 26 / 35 | 48 / 66 | 64 / 110 | 127 / 220 |
| 直流試驗電壓 kV | 26kV | 37kV | 63kV | 78kV | 144kV | 192kV | 305kV |
| 直流高壓發生器 kV / mA | 60kV/2mA | 60kV/2mA | 120kV/5mA | 120kV/5mA | 200kV/5mA | 200kV/10mA | 400kV/5mA |
產品功能—— Features
【保護全面】：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
【0.75U功能】：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
【零起升壓】：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。
【過壓設定】：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。

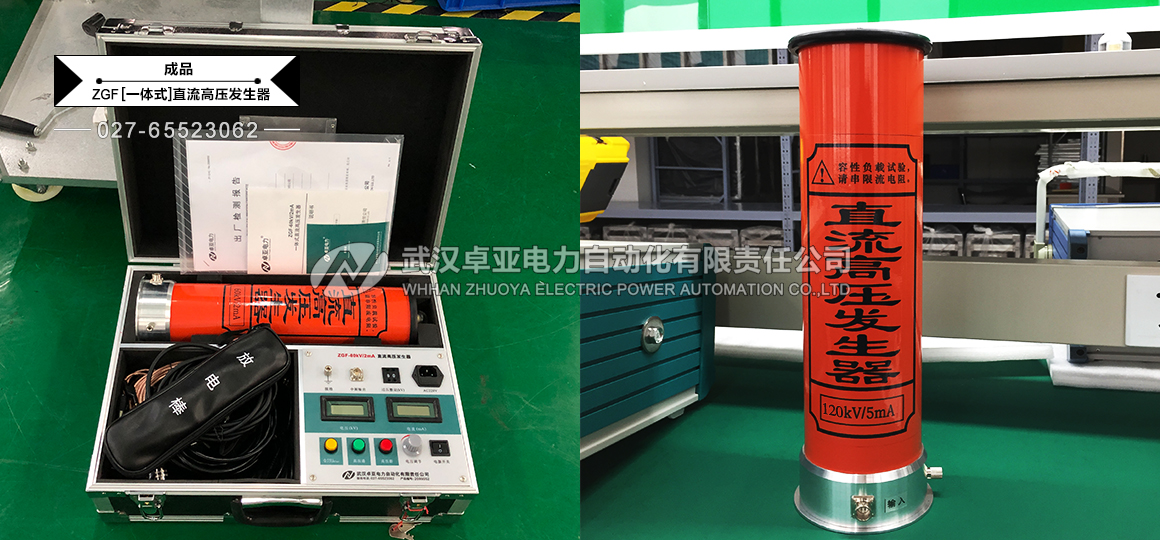

【一體式設計】：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
【性能可靠】：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。

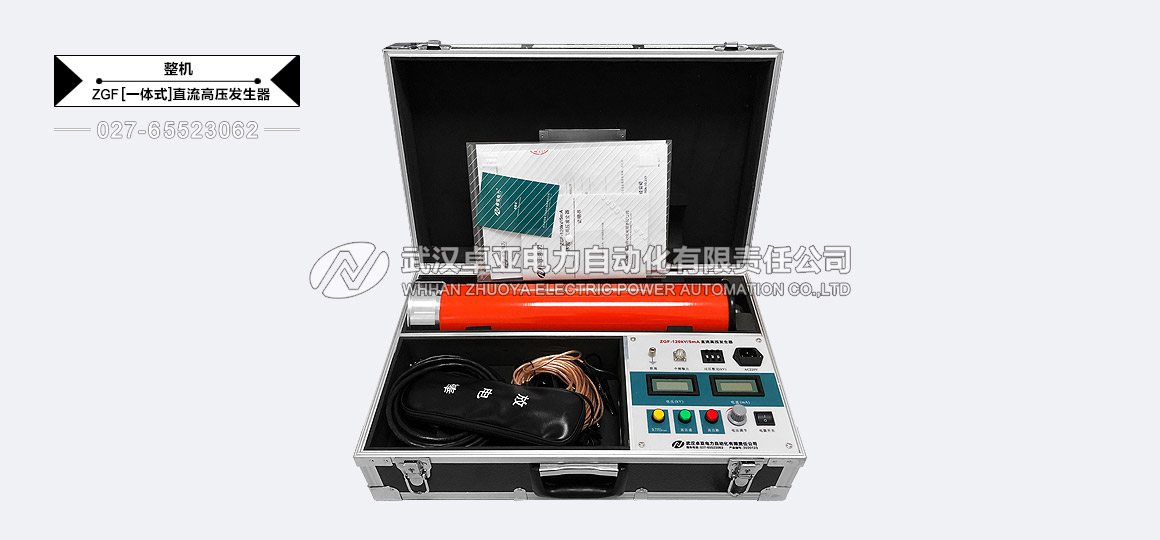

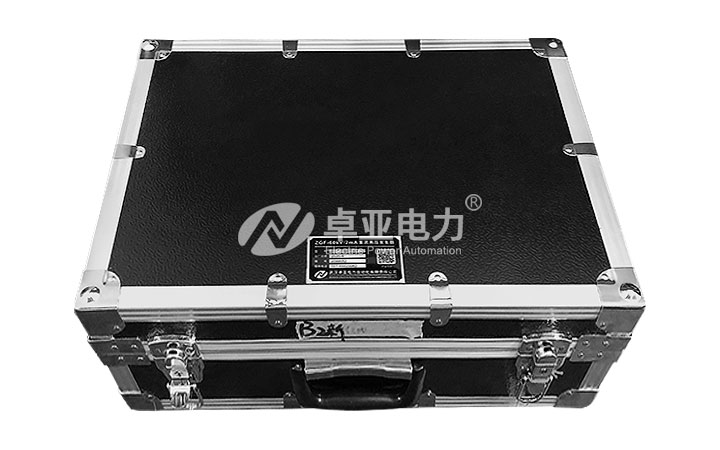

圖片展示—— Photo

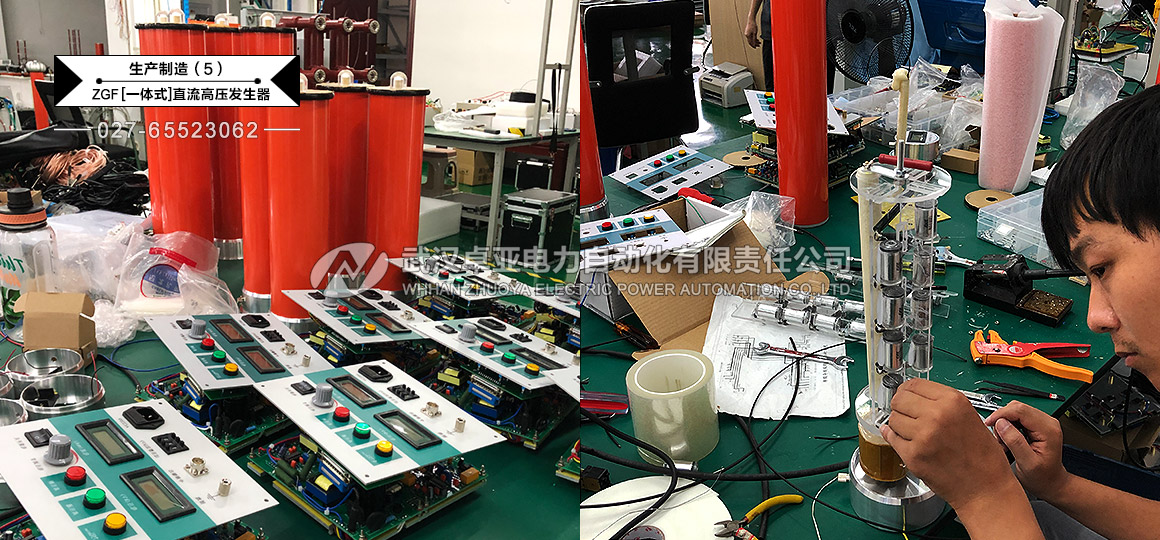

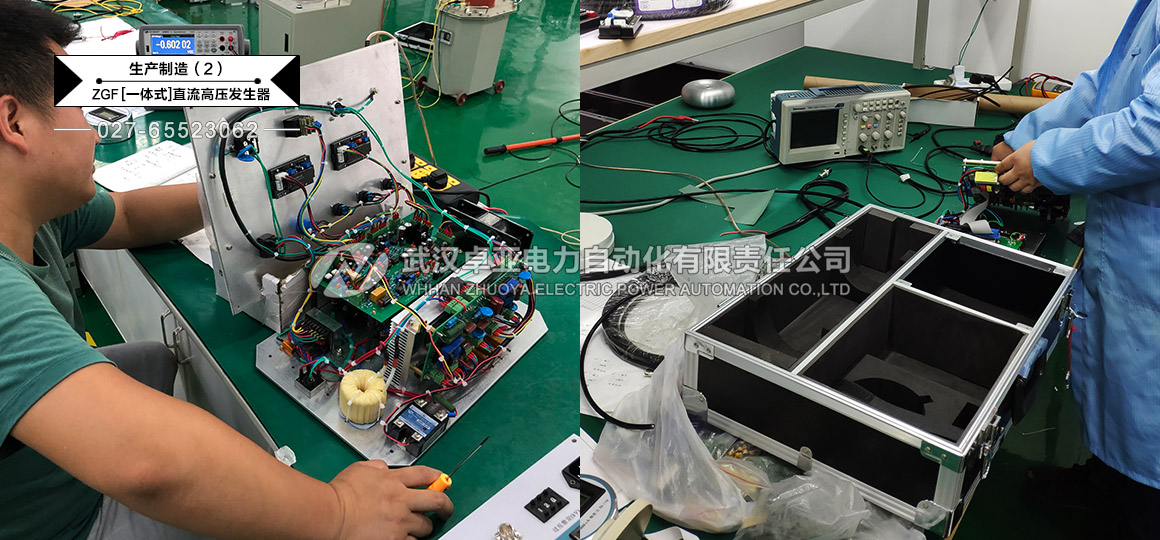

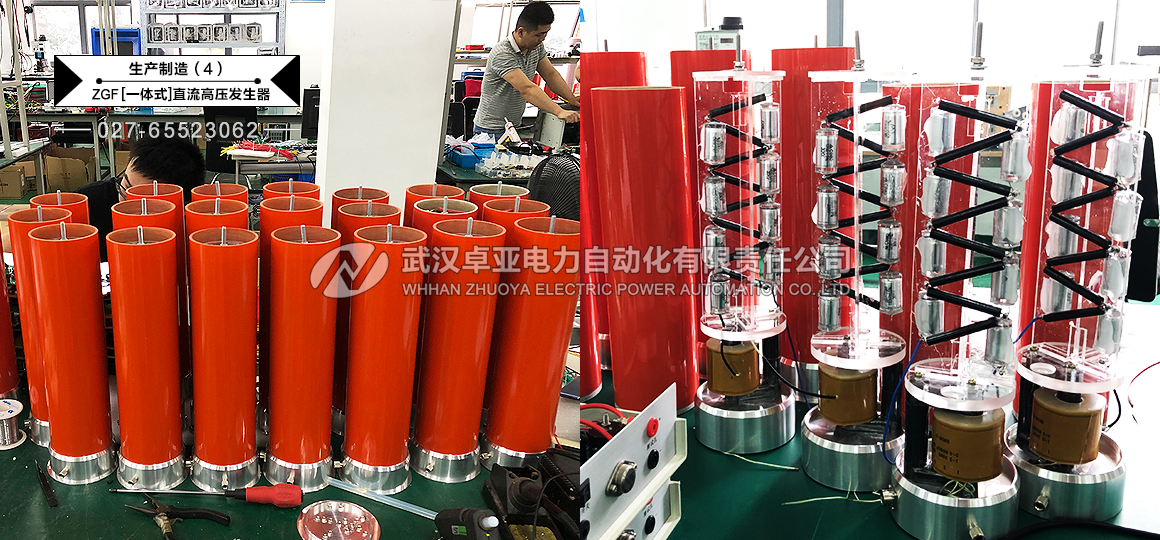

產品細節—— Picture
