100A回路電阻測試儀
YHL-100A
卓亞電力承諾：網站所售本產品滿足電力標準DL/T845.4-2004，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YHL-100A回路電阻測試儀又稱開關回路電阻測試儀和接觸回路電阻測試儀，100A回路電阻測試儀廠家型號DHL-100A，100A回路電阻測試儀為適用于開關控制設備回路電阻的測量，該100A回路電阻測試儀采用高頻開關電源處理技術和數字電路處理技術相結合設計而成的回路電阻測試儀。
YHL-100A回路電阻測試儀是根據電力部標準SD301—88《交流500KV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量直流電流不小于100A的規定，以確保試驗結果準確。
武漢卓亞電力有限責任公司研發中心根據中華人民共和國最新電力執行標準DL/T845.4-2004以及現場使用規范進行研發。、YHL-100A回路電阻測試儀采用高頻開關電源處理技術和數字電路處理技術相結合設計而成，測試電流采用國家標準推薦的直流100A進行測試，YHL-100A回路電阻測試儀適用于開關控制設備回路電阻的測量，分辨率達1uΩ，可在電流100A的情況下直接測得回路，數據顯示直觀，清晰，YHL-100A回路電阻測試具有測量準確、性能穩定，操作簡單，符合電力、供電部門現場開關類廠回路電阻測試的使用要求。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 測量范圍 | 1～1999μΩ |
| 分辨力 | 1μΩ |
| 測試電流 | DC 100A |
| 測量精度 | 0.5%±1d |
| 顯示方式 | 電流：三位半LCD |
| 電阻：三位半LCD | |
| 工作電源 | AC220V±10% 50Hz |
| 工作環境 | 溫度-10℃～40℃，濕度：≤80%RH |
| 體積 | 300×270×200 mm3 |
| 重量 | 5kg(不含附件) |
產品功能—— Features
2、抗干擾能力強：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好
3、該回路電阻測試儀使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能
4、該回路電阻測試儀攜帶方便：體積小、重量輕

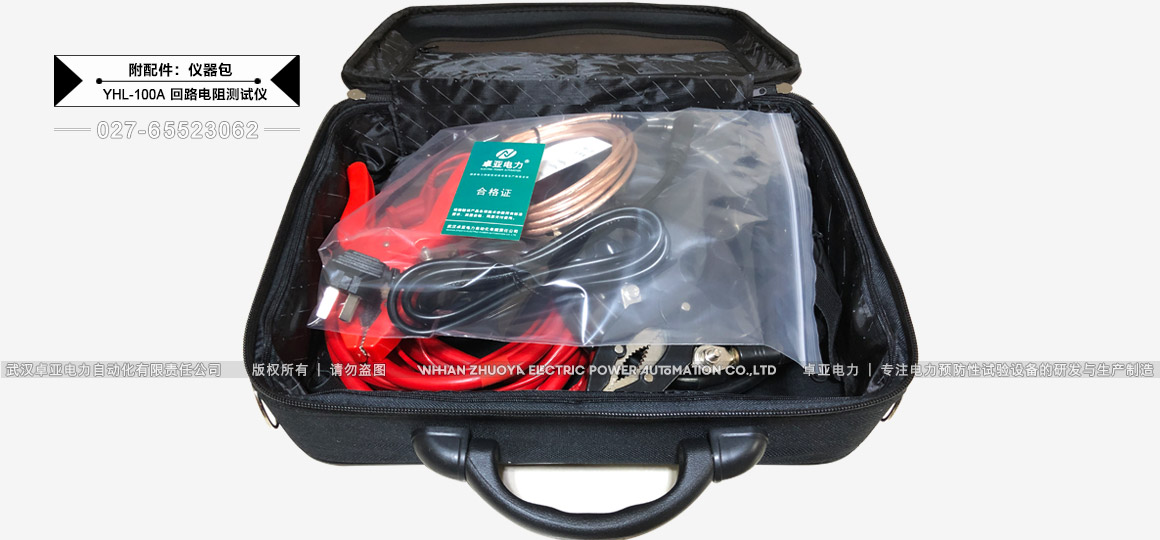

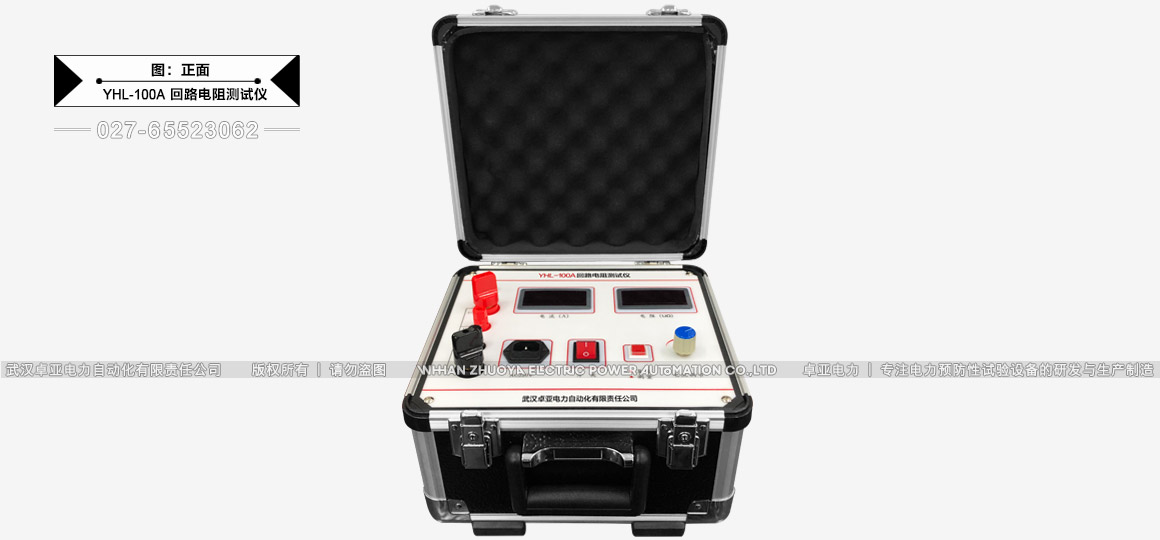

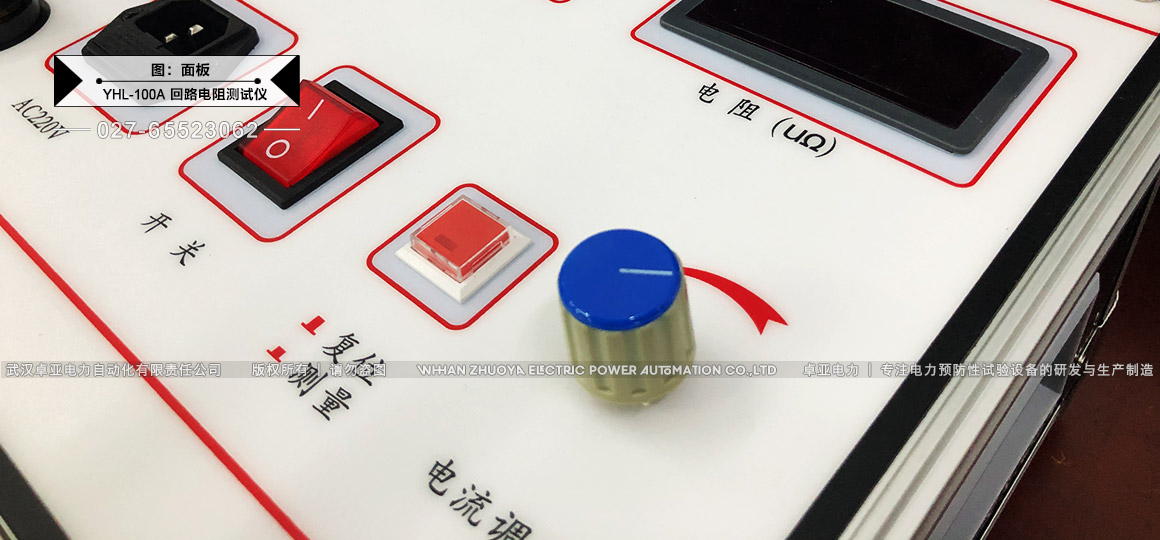

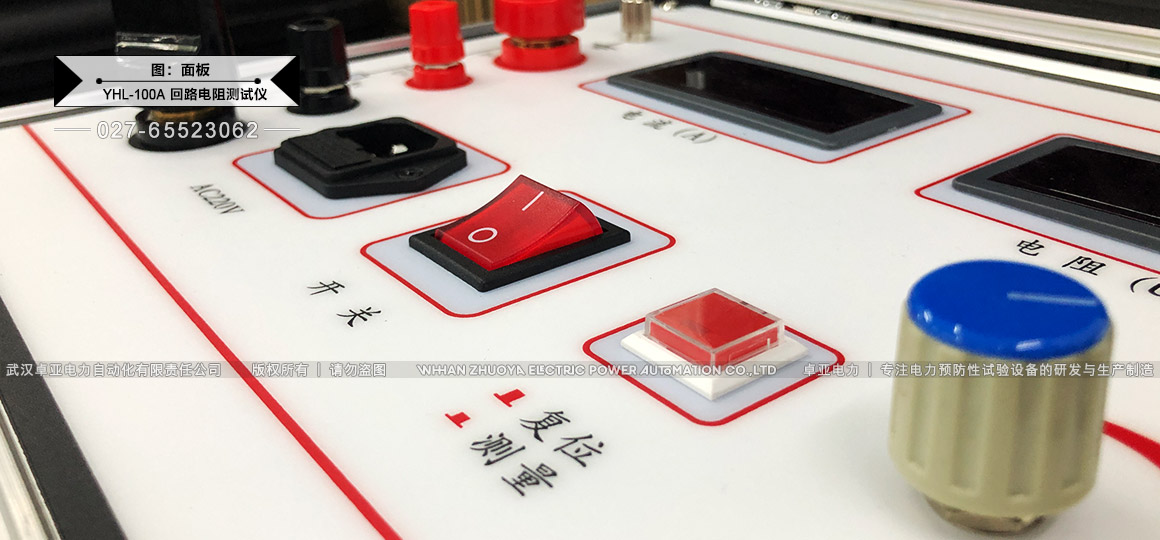

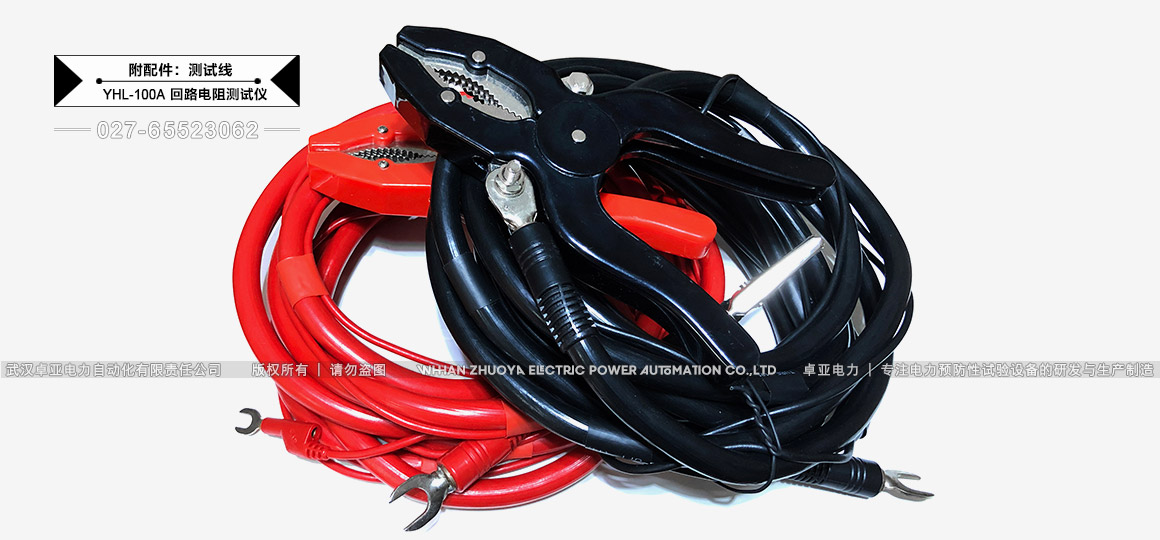

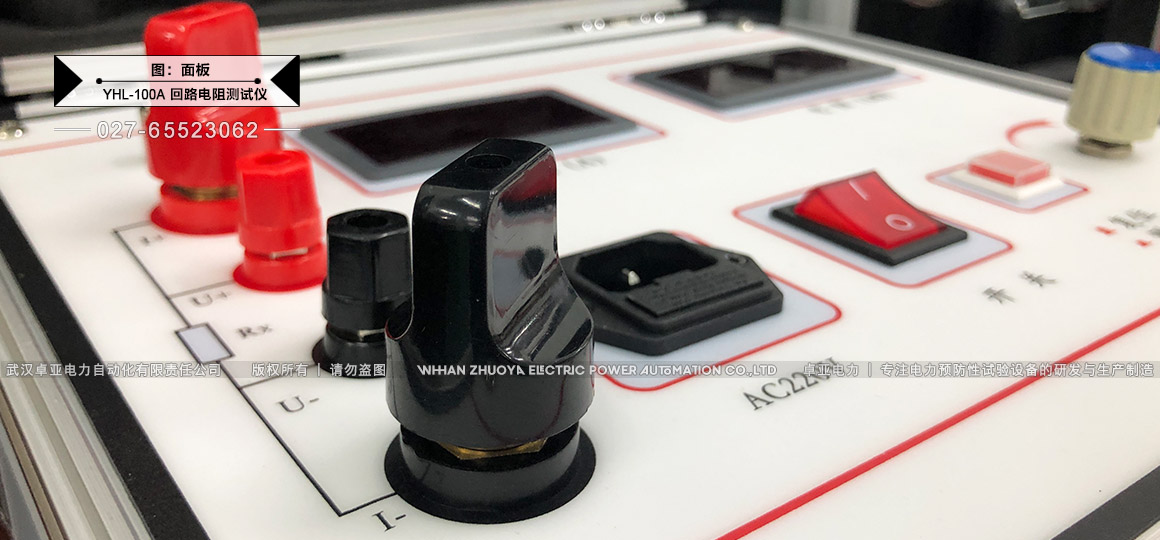

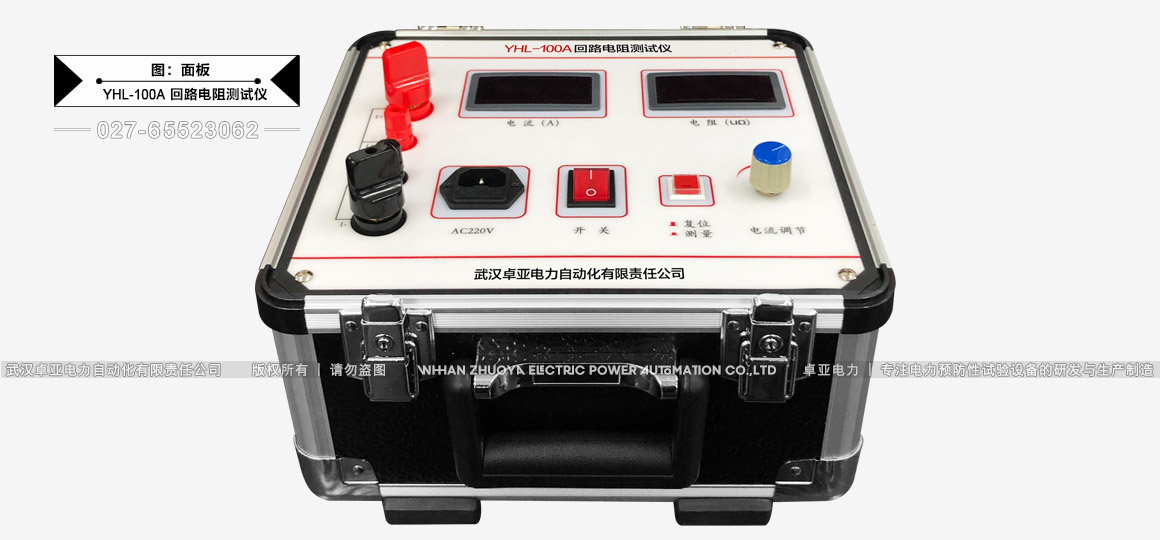

圖片展示—— Photo
斷路器導電接觸（回路）電阻標準參考值
| 型號 | 每相回路電阻（μΩ） | 型號 | 每相回路電阻（μΩ） | 型號 | 每相回路電阻（μΩ） | 型號 | 每相回路電阻（μΩ） |
| SN1-10 | <95 | SW1-110 | 700 | DW1-35 | 550 | KW1-220 | 400 |
| SN2-10G | 75 | SW2-110 | 180 | DW1-60 | 500 | KW2-220 | 170 |
| SN4-10 | 50~60 | SW3-110 | 160 | DW3-110 | 1100~1300 | KW3-220 | 110 |
| SN4-20 | 50~60 | SW4-110 | 300 | DW2-110 | 800 | KW4-220 | 130 |
| SN4-10G | 20 | SW6-110 | 180~220 | DW2-220 | 1520 | KW1-110 | 150 |
| SN4-20G | 20 | SW2-220 | 400 | DW3-220 | 1200 | KW3-110 | 45 |
| SN5-10 | 100 | SW4-220 | 600 | DW1-60G | 200 | KV4-110A | 60 |
| SN6-10 | 80 | SW6-220 | <400 | DW3-110G | 1600~1800 | ||
| SN10-35 | <75 | SW7-220 | <190 | ||||
| SW6-330 | ＞600 |
接觸（回路）電阻基本知識
接觸電阻是靜觸頭與動觸頭相互接觸時所出現的附加電阻。
由動、靜觸頭接觸部分的收縮電阻和表面電阻兩部分組成。
— 開斷較大短路電流時觸頭燒壞。
— 因機構調整不佳固定不牢，致使行程變化，當超行程嚴重不合格時，引起接觸壓力或接觸面積的變化。
— 斷路器調試安裝完后，長期未投入運行，使動，靜觸頭表面氧化，接觸表面電阻增大。
— 長期運行使彈簧變形，使接觸壓力下降。
— 機械部分長期操作后引起的機械磨損。
— 對少油斷路器，還可能因絕緣油酸值不合格呈酸性反應，浸蝕觸頭表面。或油中漂浮雜質，動、靜觸頭之間因開斷短路電流后殘留的微粒碳質、金屬粉末，使接觸電阻增大。
— 材料性質：硬度、化學性質、金屬化合物的機械強度與電阻率。
— 接觸形式：點接觸、線接觸、面接觸。
— 接觸面狀況：當接觸面形成氧化膜時（銀例外），氧化膜比金屬本身的電阻要大得多。
— 接觸壓力。
— 接觸表面的粗糙度。
試驗技術
相關產品
YHL-100A型100A回路電阻測試儀說明書中詳細介紹了100A回路電阻測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YHL-100A 100A回路電阻測試儀說明書
