斷路器動作特性測試儀
YEGK-12L斷路器動作特性測試儀，武漢卓亞電力自動化有限責任公司是斷路器動作特性測試儀廠家，斷路器動特性測試儀，高壓斷路器動特性測試儀廠家，武漢卓亞電力自動化有限責任公司專業生產制造YEGK-12L高壓斷路器動特性測試儀，斷路器動作特性測試儀又稱高壓斷路器動作特性測試儀、高壓開關動作特性、斷路器機械動特性 ……
卓亞電力承諾：網站所售本產品滿足電力標準DL/T846.3-2004，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YEGK-12L斷路器動作特性測試儀（高壓開關動特性測試儀）用于各種電壓等級的少油斷路器、多油斷路器、真空斷路器、六氟化硫斷路器等高壓開關及高壓斷路器機械動特性參數測量試驗。
滿足500kV等級及以下電站進行高壓斷路器的機械動特性試驗。接線及操作方法簡單，是高壓開關（斷路器）檢修工作的重要工具之一。
產品別稱：高壓斷路器動作特性測試儀、真空斷路器動作特性測試儀、六氟化硫斷路器動作特性測試儀、少油斷路器動作特性測試儀、多油斷路器動作特性測試儀
參考標準
GB1984-2003《高壓交流斷路器》
DL/T846.3-2004《高電壓測試設備通用技術條件》第3部分
JJG1120-2015《高壓開關動作特性測試儀檢定規程》
功能特點
1、獨立12斷口，可檢測并提示斷口的連接狀態
2、自動識別斷口分、合閘狀態。
3、延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器和儀器。獨立而特殊的分合閘控制單元，即分或合閘控制單元，即可做合閘也可以做分閘試驗。如其中一個控制回路壞掉了，不影響使用。
4、支持電動和手動分合測試。
5、可進行高、低電壓實驗，自動尋找最低分或合閘電壓。
6、重合閘試驗，可做合分、分合，分合分等參數測量。
7、真空接觸器（單線圈）參數測量。
8、可存儲100組測試數據。
9、大屏幕液晶（320×240）LCD顯示,圖文及漢字菜單操作提示，人性化菜單式界面。
10、具有圖形分析功能，實現波形和測量處理數據同屏顯示。
11、全自動完成斷路器老化試驗（壽命測試）。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 時間測量 | |
| 12路固有分閘（合閘）時間 | |
| 分閘（合閘）相內不同期 | |
| 分閘（合閘）相間不同期 | |
| 合閘（分閘）彈跳時間（彈跳次數） | |
| 測試范圍：0.01ms～10000ms | |
| 準確度：1ms～100ms內準確度0.1%±2個字，大于100ms準確度0.5%±2個字 | |
| 速度測量：剛分（剛合）速度 | |
| 指定時間段（行程段或角度段）平均速度 | |
| 測速范圍 | 1mm傳感器 0.01～25.00m/s |
| 0.1mm傳感器 0.001～2.50m/s | |
| 360°角度傳感器0.01～25.00m/s | |
| 行程測量 | 動觸頭行程（行程） |
| 接觸行程（開距） | |
| 過沖行程或反程（超程） | |
| 傳感器測量范圍 | 直線位移傳感器50mm，分辨率:0.1mm，行程0.1～50mm |
| 直線位移傳感器300mm，分辨率:0.1mm，行程10～300mm（選配） | |
| 直線位移傳感器500mm，分辨率:1mm，行程10～500mm（選配） | |
| 360線傳感器：360о,分辨率:0.25о,行程1mm～1000mm | |
| 電流測量范圍 | 顯示電流為分（合）閘線圈的最大電流值 |
| 顯示屏 | 320×240液晶屏，對比度可調 |
| 數據存儲 | 可存儲100組測量數據 |
| 打印機 | 高速熱敏打印機 |
| 電源 | AC/DC 220V ± 10%；50Hz ± 2% |
| 直流電源 | 輸出電壓：25～265V連續可調，輸出電流：≤ 20A(短時) |
| 尺寸 | 360×250×140mm |
| 使用環境 | -10℃~+50℃ |
| 相對濕度 | ≤90% |
產品功能—— Features
圖片展示—— Photo

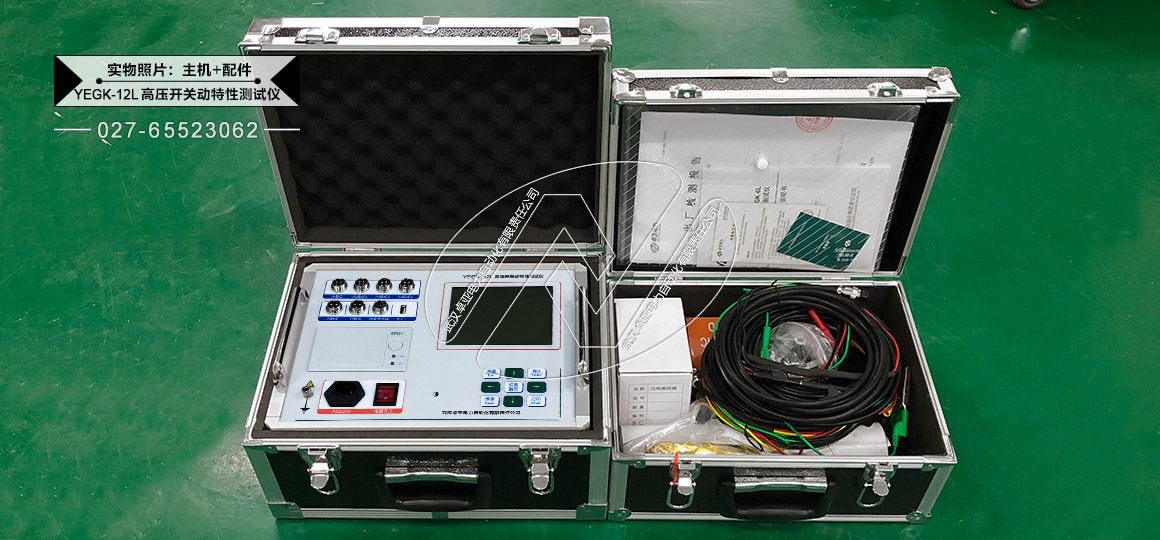

高壓開關動特性測試儀 - 實物照片（主機+配件）

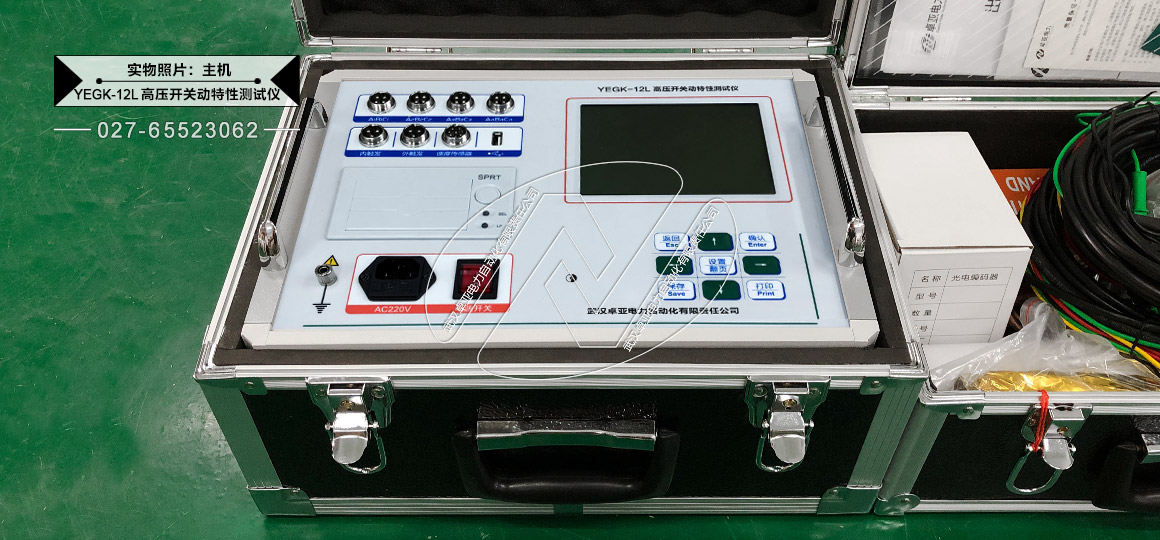

高壓開關動特性測試儀 - 實物照片（主機）

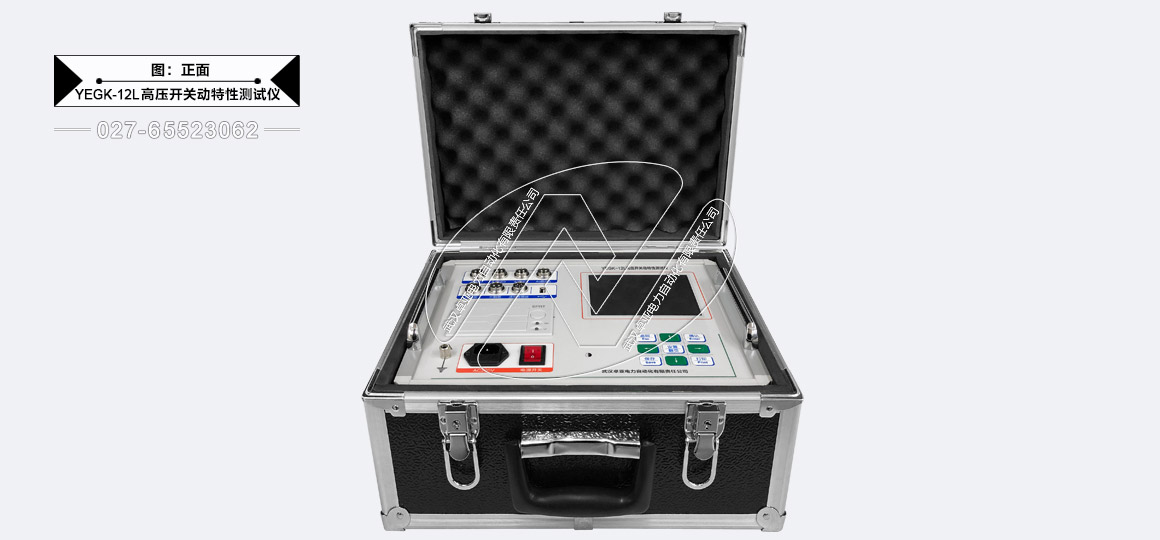

高壓開關動特性測試儀 - 正面

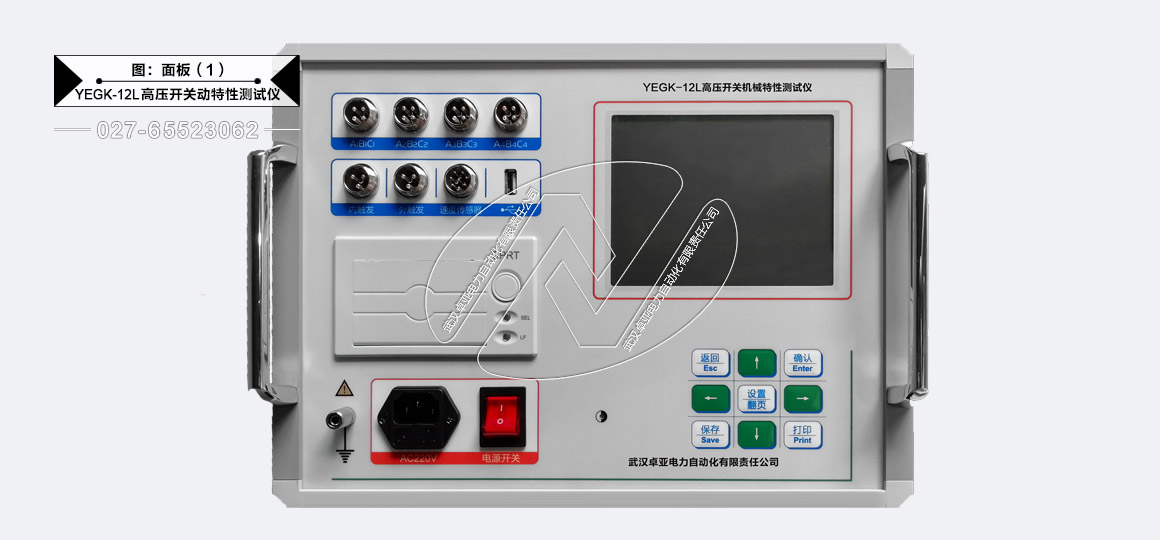

高壓開關動特性測試儀 - 操作面板（1）

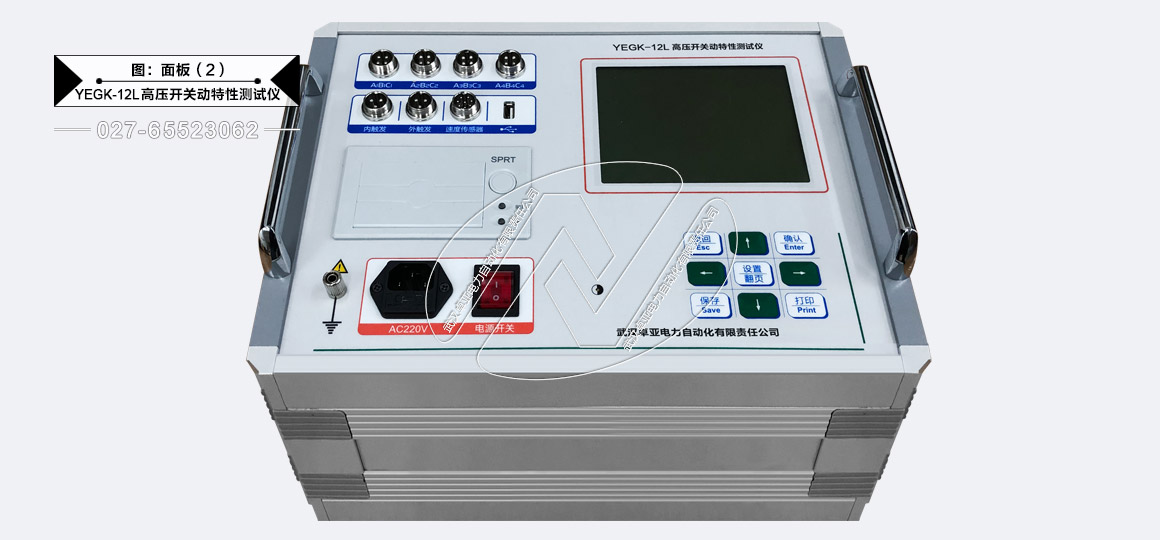

高壓開關動特性測試儀 - 操作面板（2）

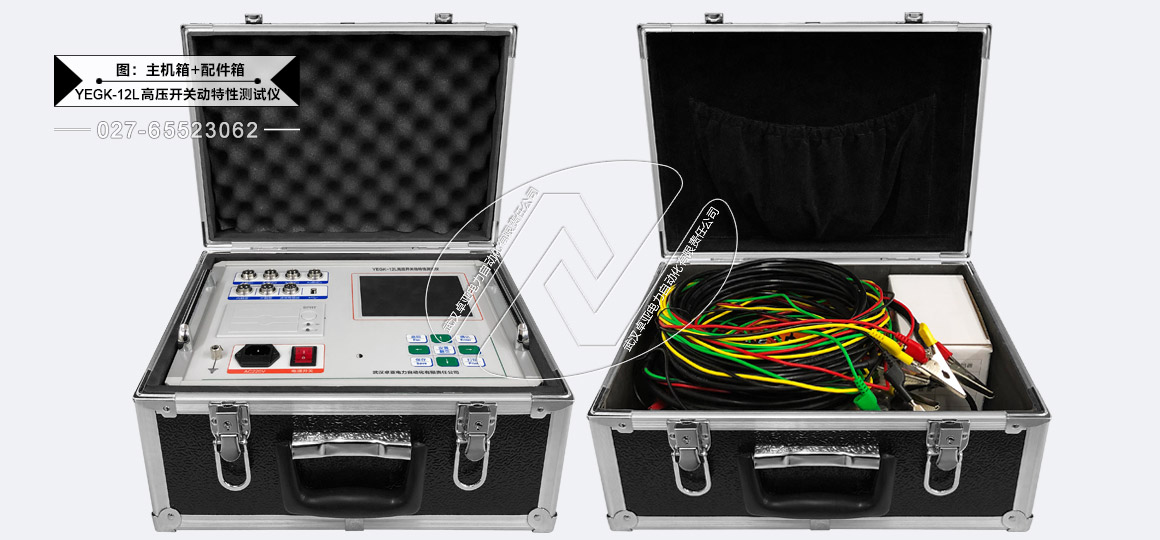

高壓開關動特性測試儀 - 主機箱+配件箱

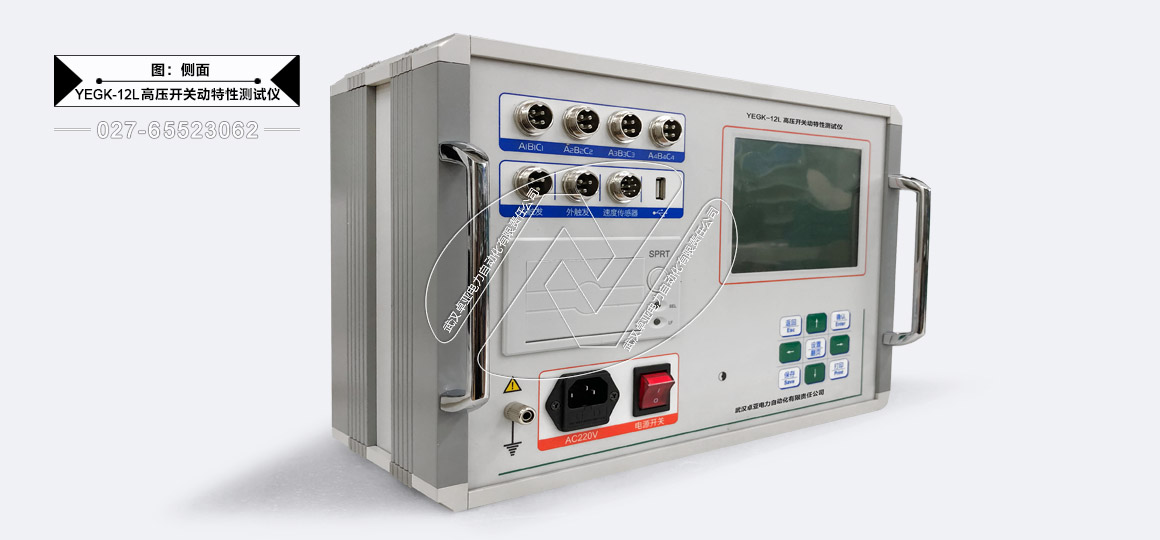

高壓開關動特性測試儀 - 主機側面

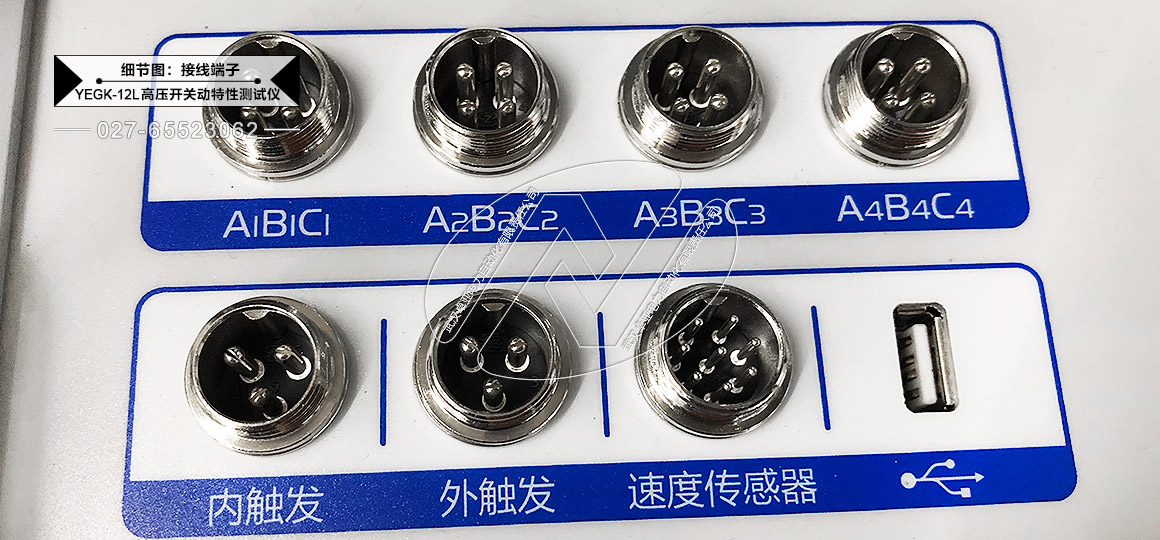

高壓開關動特性測試儀 - 測試接線端子

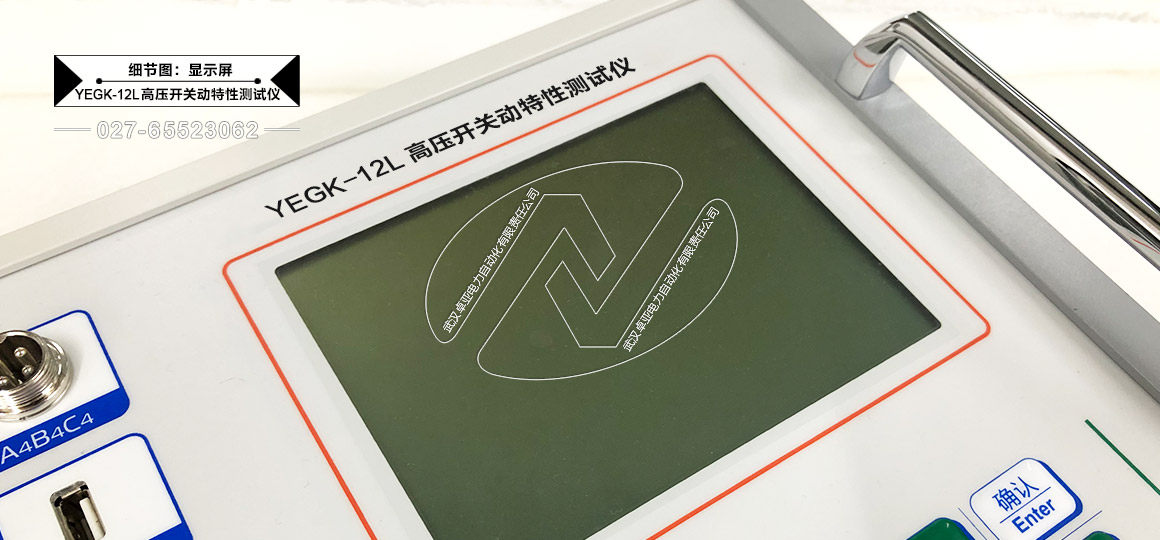

高壓開關動特性測試儀 - 顯示屏

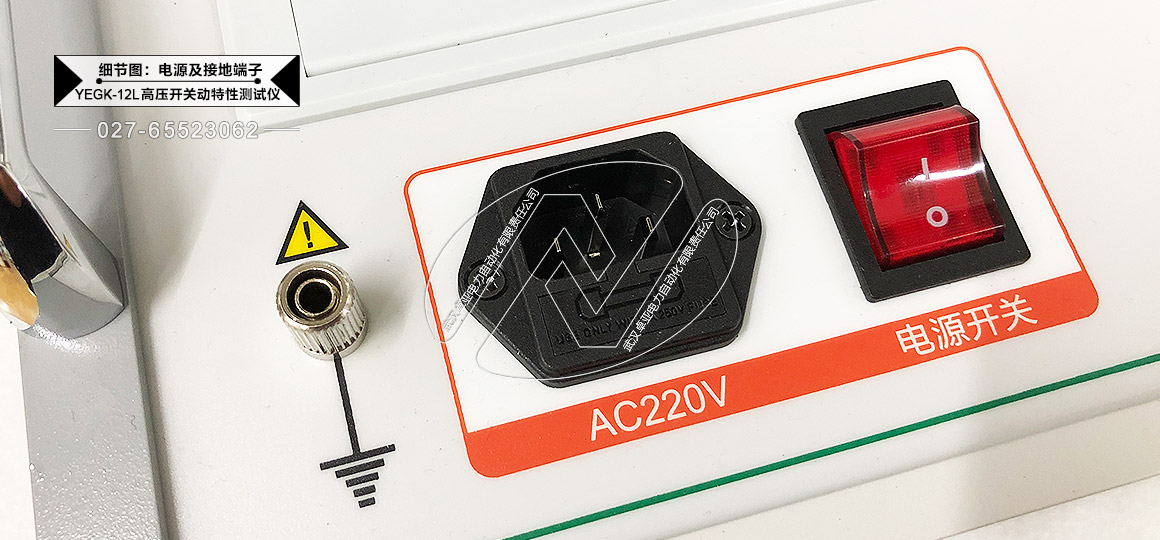

高壓開關動特性測試儀 - 電源開關及接地端子

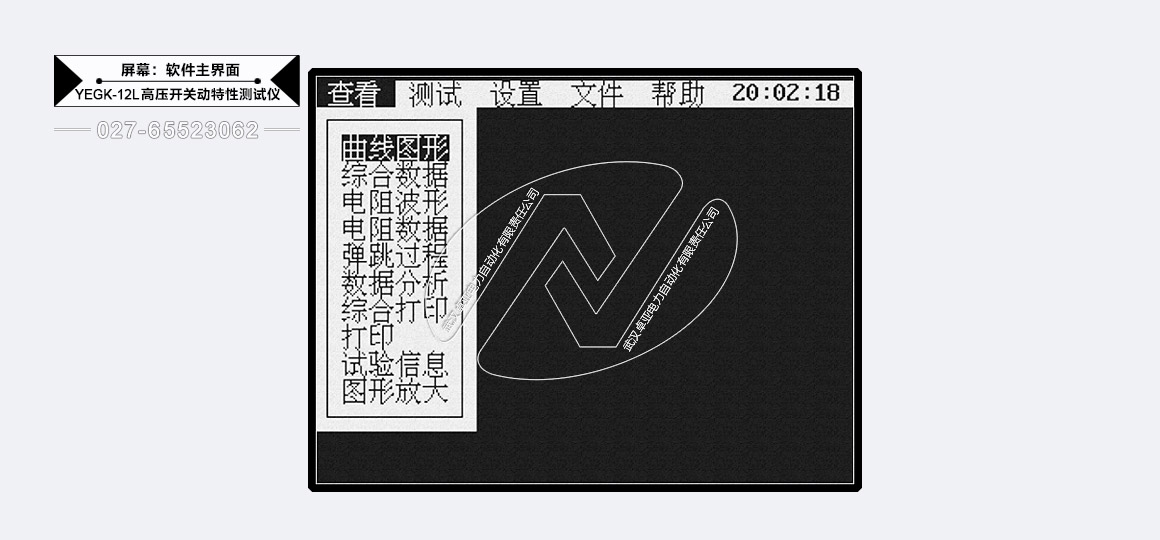

高壓開關動特性測試儀 - 功能菜單

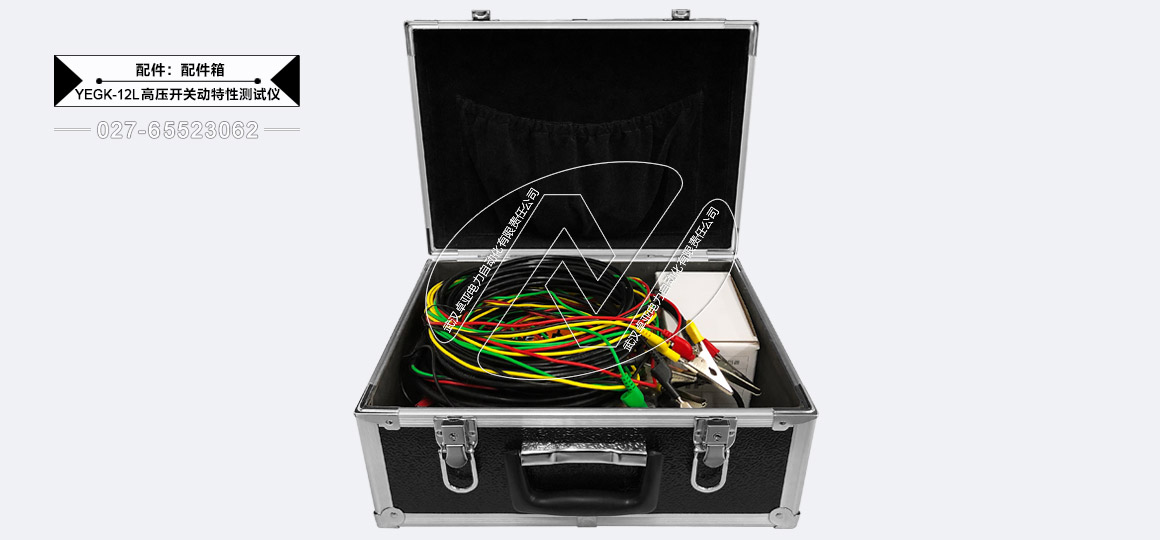

高壓開關動特性測試儀 - 配件箱

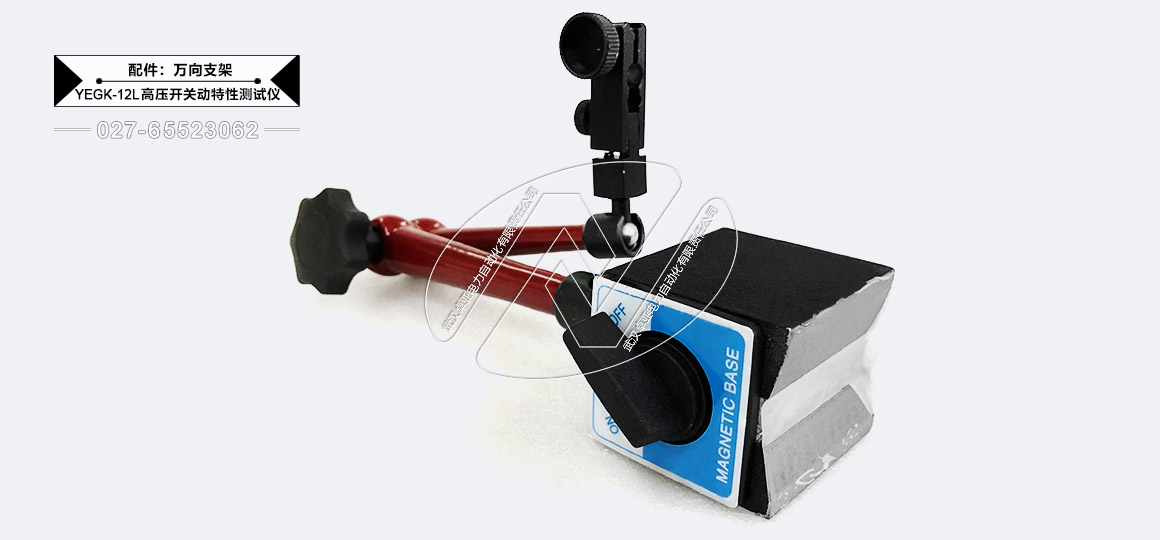

高壓開關動特性測試儀 - 配件（萬向支架）

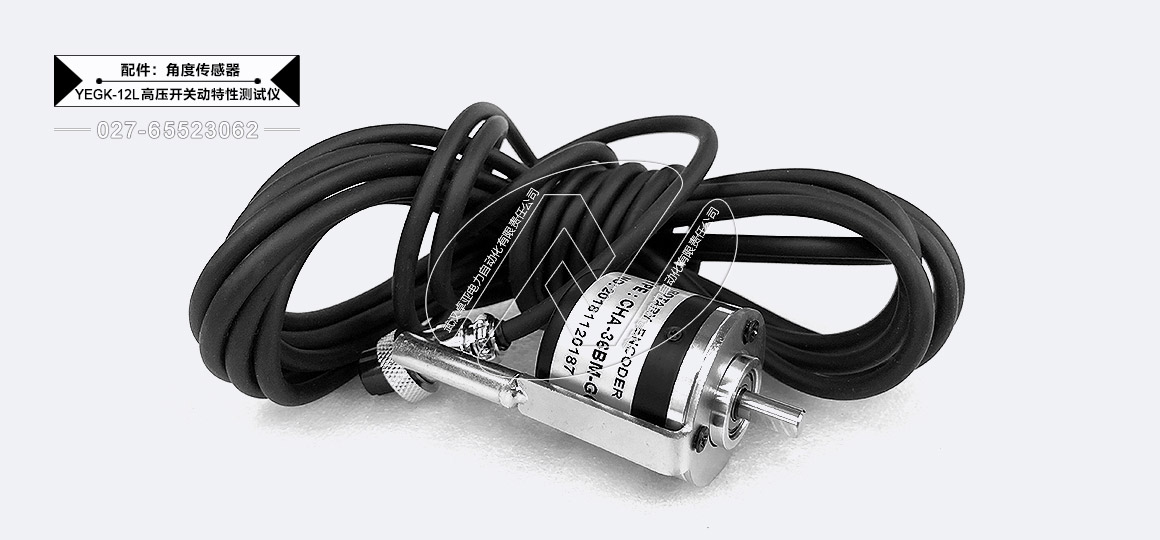

高壓開關動特性測試儀 - 配件（角度傳感器）

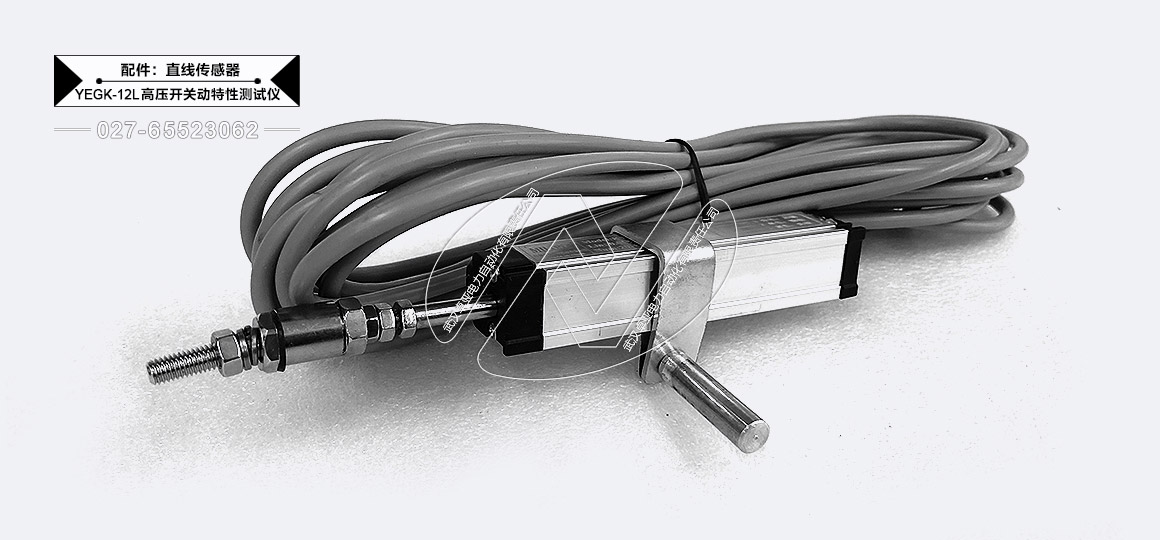

高壓開關動特性測試儀 - 配件（直線傳感器）

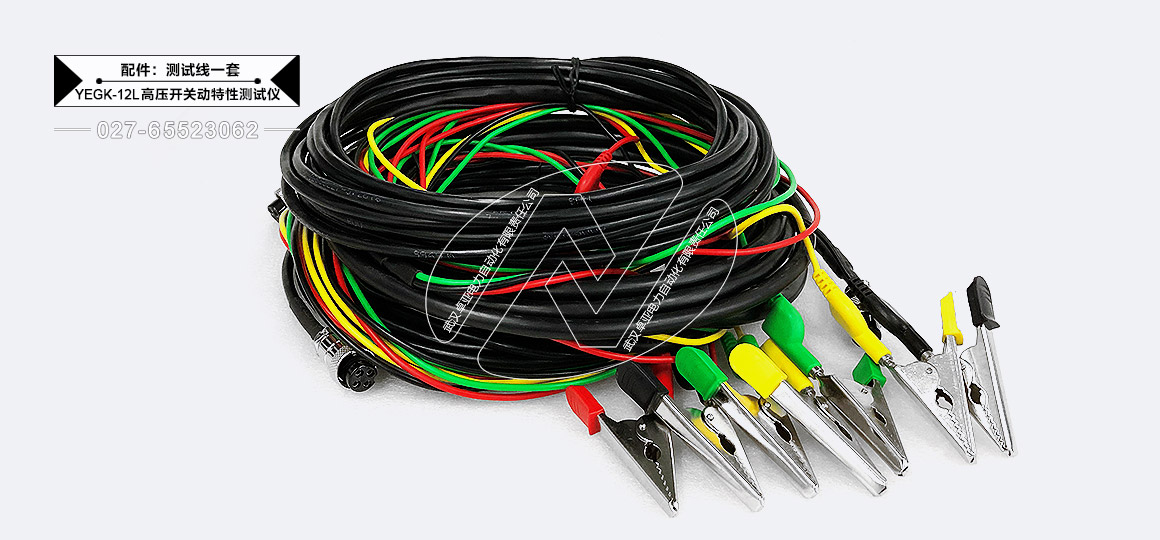

高壓開關動特性測試儀 - 配件（測試線一套）

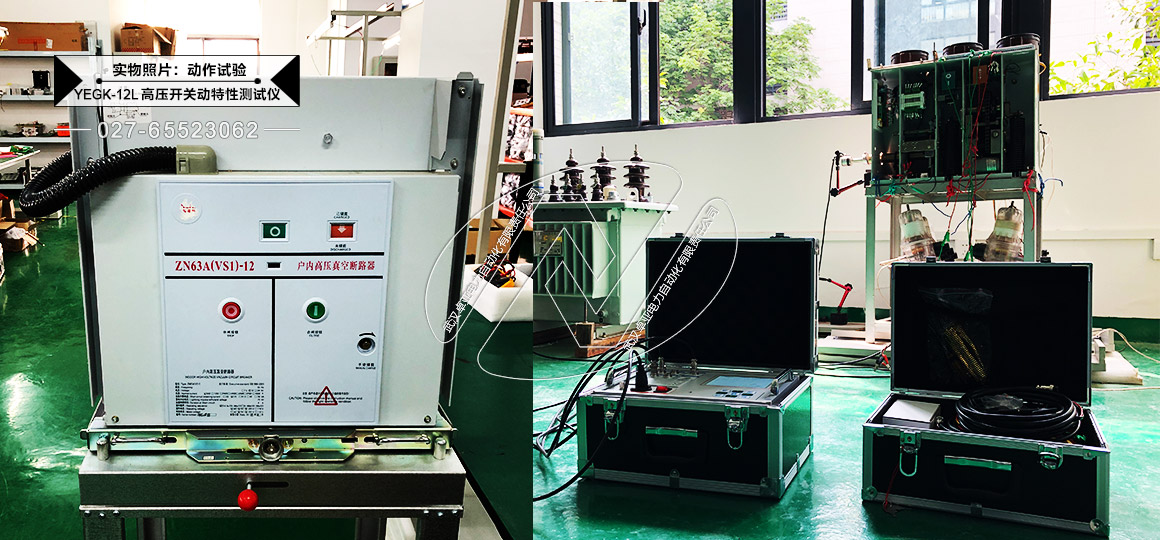

高壓開關動特性測試儀 - 動作試驗

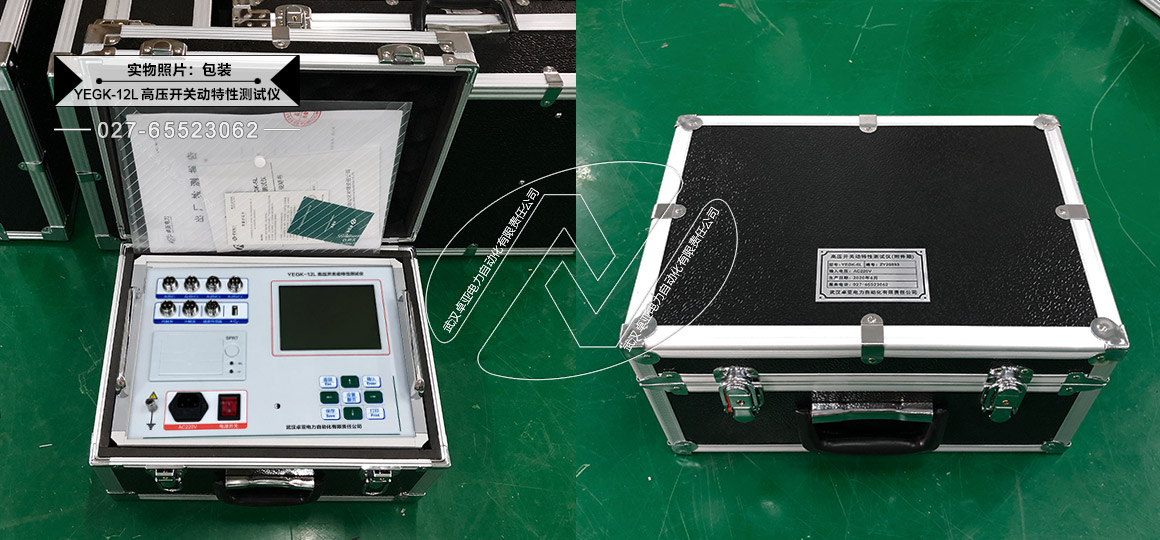

高壓開關動特性測試儀 - 包裝發貨
試驗技術
相關產品
YEGK-12L型斷路器動作特性測試儀說明書中詳細介紹了斷路器動作特性測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YEGK-12L 斷路器動作特性測試儀說明書
