100A回路電阻測試儀
YHL-100C100A回路電阻測試儀，武漢卓亞電力自動化有限責任公司是100A回路電阻測試儀廠家，YHL-(C)100A回路電阻測試儀適用于高低壓開關接觸（回路）電阻、電纜線路直流電阻值的高精度測量，回路電阻測試儀同樣適用于其它需要大電流、微電阻測量的場合，100A回路電阻測試儀又稱智能回路電阻測試儀、100A智能回路電阻測試儀、100A開關回路電阻測試儀 ……
卓亞電力承諾：網站所售本產品滿足電力標準DL/T845.4-2004，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YHL-C型100A回路電阻測試儀適用于高低壓開關接觸（回路）電阻、電纜線路直流電阻值的高精度測量，YHL-C型100A回路電阻測試儀同樣適用于其它需要大電流、微電阻測量的場合。
YHL-C型100A回路電阻測試儀采用高頻開關電源技術和數字電路技術相結合設計而成。100A回路電阻測試儀適用于開關控制設備回路電阻的測量。100A回路電阻測試儀測試電流采用國家標準推薦的直流100A。可在直流100A的情況下直接測得回路電阻，測試結果用大屏幕液晶LCD顯示，并有數據存儲、輸出打印、時間設置等功能。另有50A檔位供用戶選擇。YHL-C型100A回路電阻測試儀測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
目前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量接觸電阻，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷。在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500kV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。
執行標準
DL/T845.4—2004 電阻測量裝置通用技術條件：回路電阻測試儀
DL/T596—1996 電氣設備預防性試驗規程
SD301—88:交流500kV電氣設備交接和預防性試驗規程
JJG1052—2009 回路電阻測試儀、直阻儀檢定規程
DL/T967—2005 回路電阻測試儀、直流電阻快速測試儀鑒定規程
GB763—90 交流高壓電器在長期工作時的發熱
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YHL-C（100A）- 打印功能 | |||
| 名稱 | 100A回路電阻測試儀 | |||
| 測量范圍 | 0~29999μΩ | |||
| 最小分辨率 | 0~99.99，0.01μΩ；100.0~2999，0.1μΩ | |||
| 測試電流 | DC 50A、100A 兩檔固定輸出 | |||
| 測量精度 | 0.5%±0.2μΩ | |||
| 連續工作時間 | 5s~599s | |||
| 顯示方式 | 大屏幕中文液晶顯示 | |||
| 通信方式 | U盤轉存 | |||
| 數據打印 | 有 | |||
| 工作電源 | AC220V±10% 50Hz | |||
| 整機功率 | 600W | |||
| 最大存儲記錄 | 200條 | |||
| 工作環境 | 溫度：－10℃~40℃、濕度：≤80 %RH | |||
產品功能—— Features
2、高穩定性：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。
3、高精度：采用雙路高速16位Σ－Δ AD采樣，最新數字信號處理技術，最高分辨力達到0.01μΩ，是目前國內唯一能達到0.01μΩ分辨力且十分穩定的接觸電阻測試儀，性能超過了進口大電流微歐計。
4、智能化：使用進口高性能CPU，測量時系統根據信號大小自動切換量程，確保了該產品的測試準確度。過溫保護電路能夠在儀器超過設定溫度時自動停止輸出電流，確保回路電阻測試儀的安全使用。
5、高品質：關鍵部件全部采用進口元件，通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響，軍品接插件的使用增強了抗振性能。
6、功能強大：電流在50A，100A中自由選擇，測試時間在5s~599s內任意設定，克服其他同類回路電阻測試儀無法設定測量時間或連續工作時間過短的缺陷，遠遠超過其他同類儀器的性能。
7、人機界面友好：旋轉鼠標輸入數據，方便快捷，自主設置儀器日期、時間，實時保存測量數據，即時打印測量結果。
8、USB轉存：通過USB接口將測量數據轉存到U盤，結合上位機軟件對測量數據進一步分析處理。
9、使用方便：體積小、重量輕，便于攜帶。

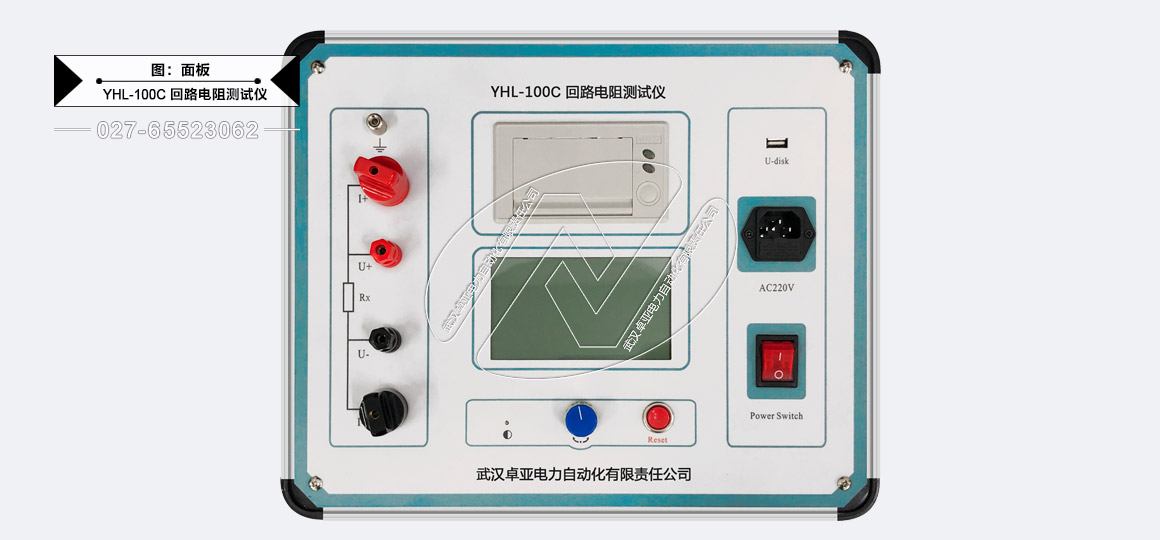

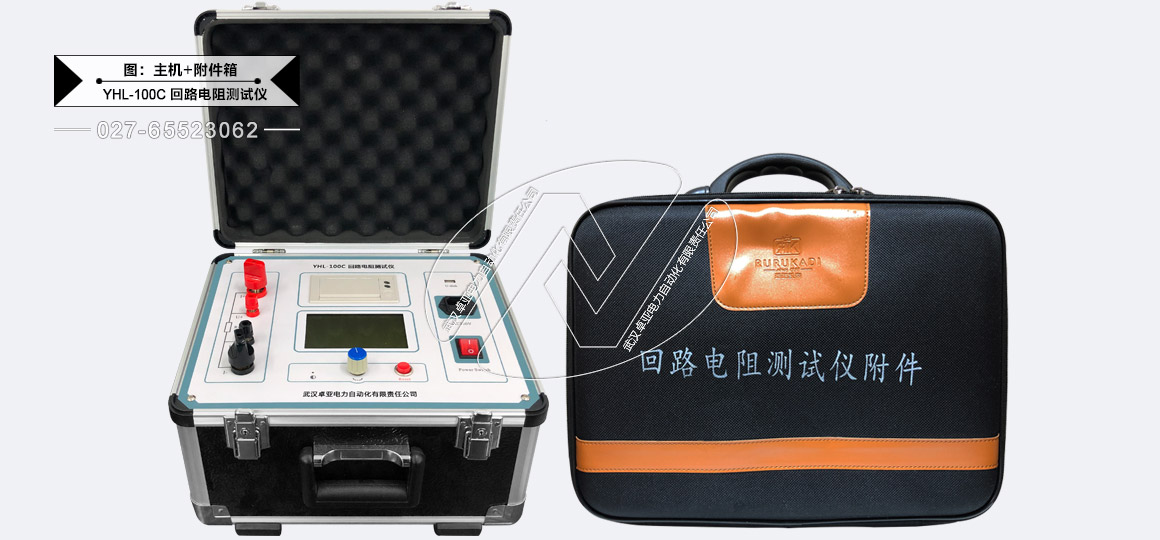

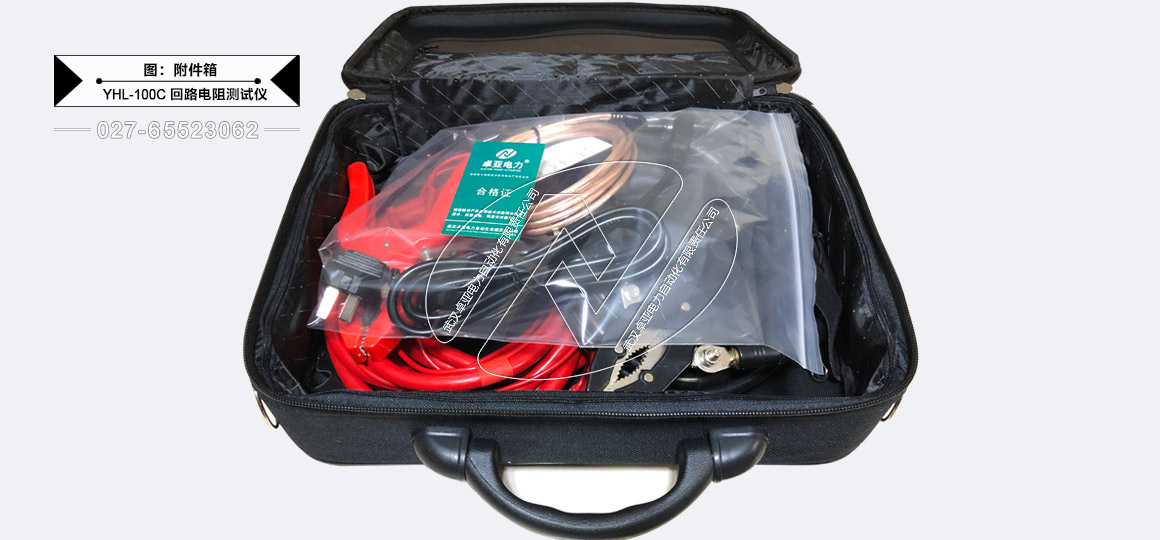

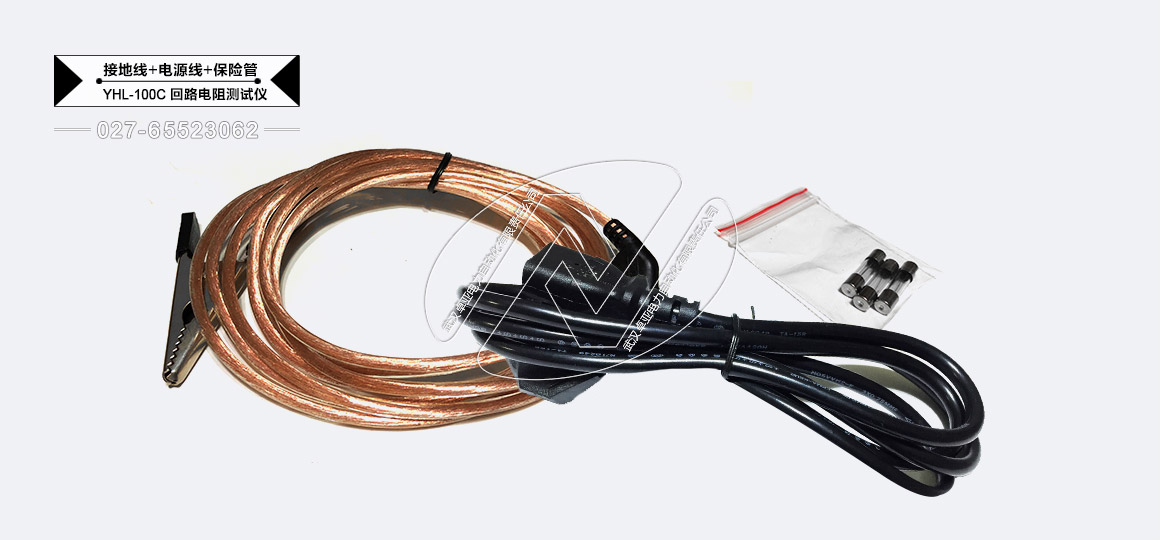

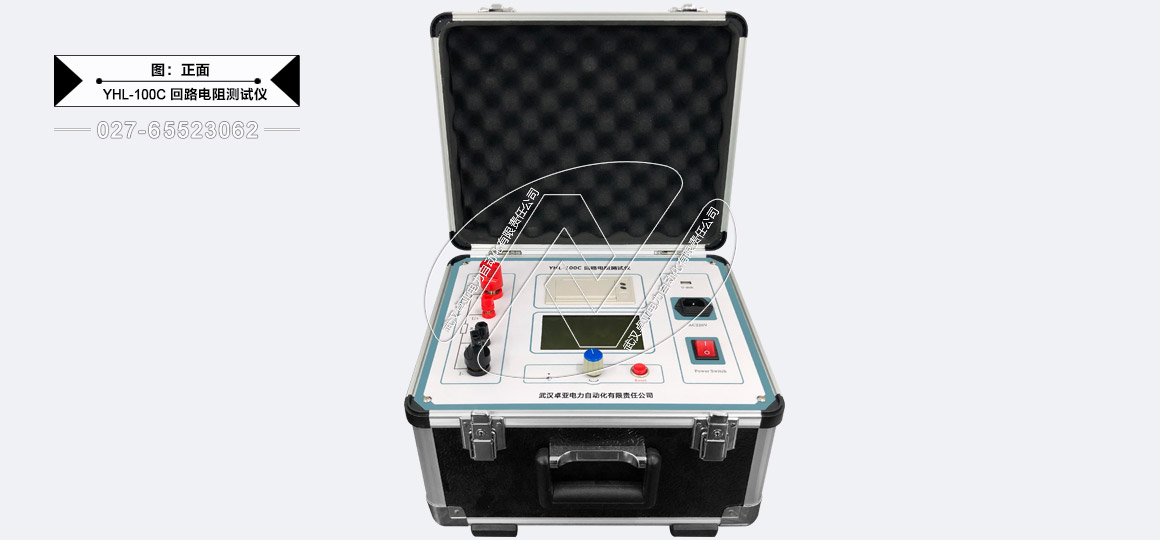

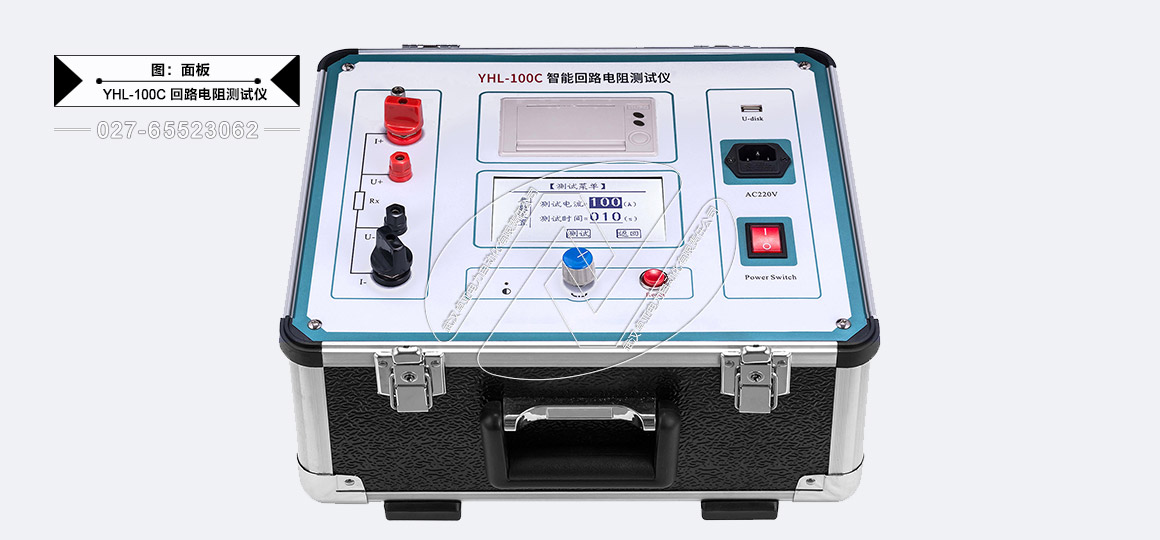

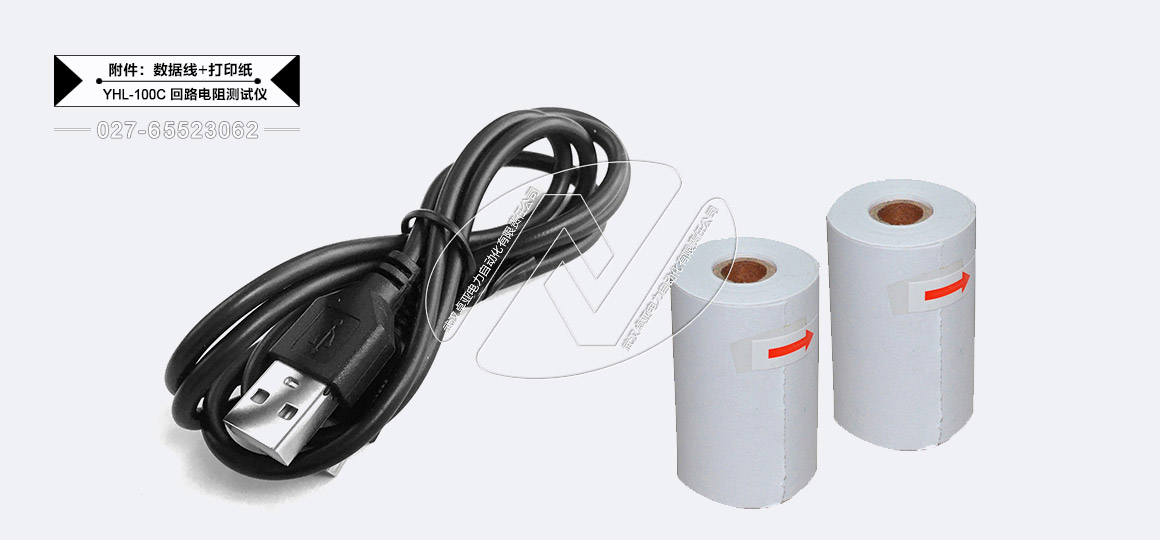

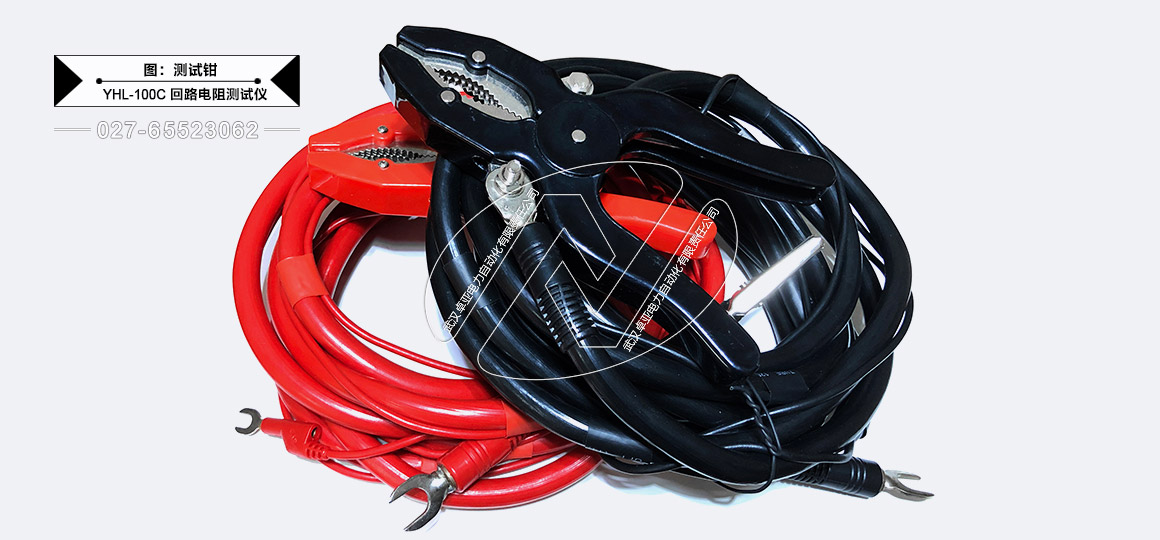

圖片展示—— Photo
斷路器導電接觸（回路）電阻標準參考值
| 型號 | 每相回路電阻（μΩ） | 型號 | 每相回路電阻（μΩ） | 型號 | 每相回路電阻（μΩ） | 型號 | 每相回路電阻（μΩ） |
| SN1-10 | <95 | SW1-110 | 700 | DW1-35 | 550 | KW1-220 | 400 |
| SN2-10G | 75 | SW2-110 | 180 | DW1-60 | 500 | KW2-220 | 170 |
| SN4-10 | 50~60 | SW3-110 | 160 | DW3-110 | 1100~1300 | KW3-220 | 110 |
| SN4-20 | 50~60 | SW4-110 | 300 | DW2-110 | 800 | KW4-220 | 130 |
| SN4-10G | 20 | SW6-110 | 180~220 | DW2-220 | 1520 | KW1-110 | 150 |
| SN4-20G | 20 | SW2-220 | 400 | DW3-220 | 1200 | KW3-110 | 45 |
| SN5-10 | 100 | SW4-220 | 600 | DW1-60G | 200 | KV4-110A | 60 |
| SN6-10 | 80 | SW6-220 | <400 | DW3-110G | 1600~1800 | ||
| SN10-35 | <75 | SW7-220 | <190 | ||||
| SW6-330 | ＞600 |
接觸（回路）電阻基本知識
接觸電阻是靜觸頭與動觸頭相互接觸時所出現的附加電阻。
由動、靜觸頭接觸部分的收縮電阻和表面電阻兩部分組成。
— 開斷較大短路電流時觸頭燒壞。
— 因機構調整不佳固定不牢，致使行程變化，當超行程嚴重不合格時，引起接觸壓力或接觸面積的變化。
— 斷路器調試安裝完后，長期未投入運行，使動，靜觸頭表面氧化，接觸表面電阻增大。
— 長期運行使彈簧變形，使接觸壓力下降。
— 機械部分長期操作后引起的機械磨損。
— 對少油斷路器，還可能因絕緣油酸值不合格呈酸性反應，浸蝕觸頭表面。或油中漂浮雜質，動、靜觸頭之間因開斷短路電流后殘留的微粒碳質、金屬粉末，使接觸電阻增大。
— 材料性質：硬度、化學性質、金屬化合物的機械強度與電阻率。
— 接觸形式：點接觸、線接觸、面接觸。
— 接觸面狀況：當接觸面形成氧化膜時（銀例外），氧化膜比金屬本身的電阻要大得多。
— 接觸壓力。
— 接觸表面的粗糙度。
試驗技術
解決方案
輸、變電運行和施工、交接試驗及預防性試驗設備YHL-100C型100A回路電阻測試儀說明書中詳細介紹了100A回路電阻測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YHL-100C 100A回路電阻測試儀說明書
