100A回路電阻測試儀
YHL-100N
卓亞電力承諾：網站所售本產品滿足電力標準DL/T845.4-2004，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
100A回路電阻測試儀適用于高壓開關接觸回路電阻測量試驗，同樣適用于其它需要大電流、微電阻測量的場合。
滿足標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A。可在電流100A的情況下直接測得回路電阻，最后的測試結果都用數字顯示出來。測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
目前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量接觸電阻，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷。在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，最新電力部標準DL/T845.4—2004《電阻測量裝置通用技術條件：回路電阻測試儀》和新版檢定規程JJG1052-2009《回路電阻測試儀、直阻儀檢定規程》作出對測量（隔離）開關、斷路器等接觸電阻的測量電流不小于直流100A，最小電流維持時間不低于60S的規定，確保試驗結果準確。
執行標準
DL/T845.4—2004 電阻測量裝置通用技術條件：回路電阻測試儀
DL/T596—1996 電力設備預防性試驗規程
SD301—88 交流500kV電氣設備交接和預防性試驗規程
JJG1052—2009 回路電阻測試儀、直阻儀檢定規程
DL/T967—2005 回路電阻測試儀與直流電阻測試儀檢定規程
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YHL-N（100A） | |||
| 名稱 | 100A回路電阻測試儀 | |||
| 測量范圍 | 1～1999μΩ | |||
| 分辨率 | 1μΩ | |||
| 測試電流 | DC 100A 固定輸出 | |||
| 測量精度 | 0.5%±1d | |||
| 工作方式 | 連續 | |||
| 顯示方式 | 三位半LCD | |||
| 通信方式 | U盤轉存 | |||
| 數據打印 | 無 | |||
| 工作電源 | AC220V±10% 50Hz | |||
| 工作環境 | 溫度：－10℃~40℃、濕度：≤80 %RH | |||
產品功能—— Features

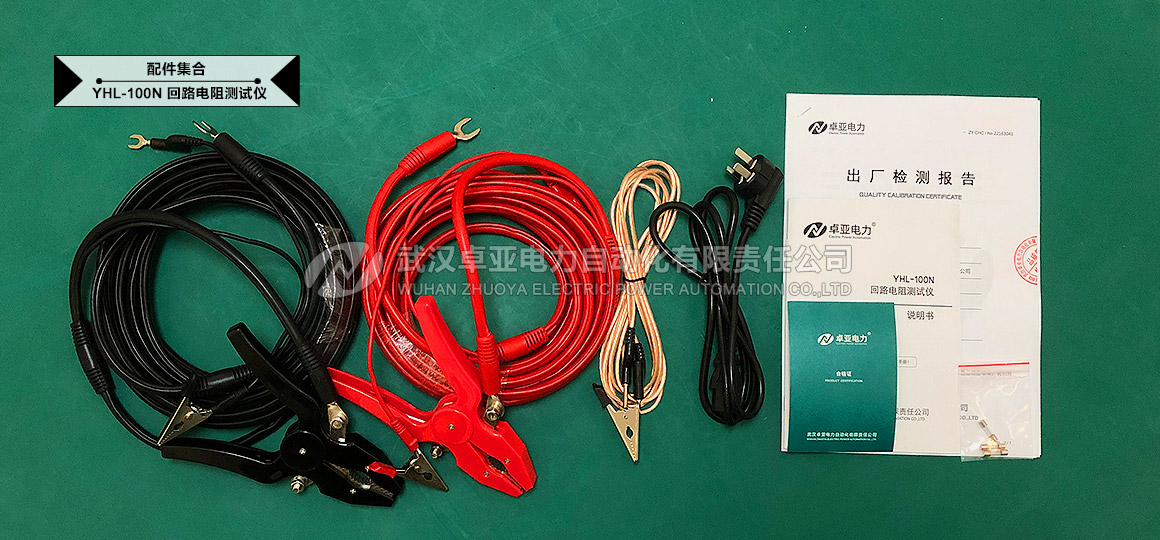

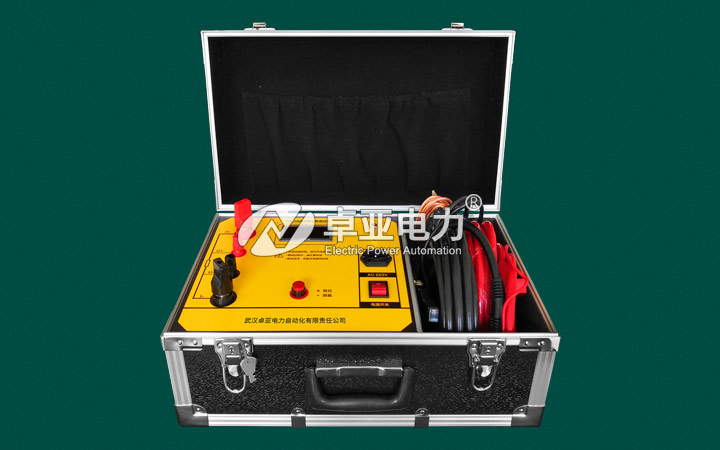

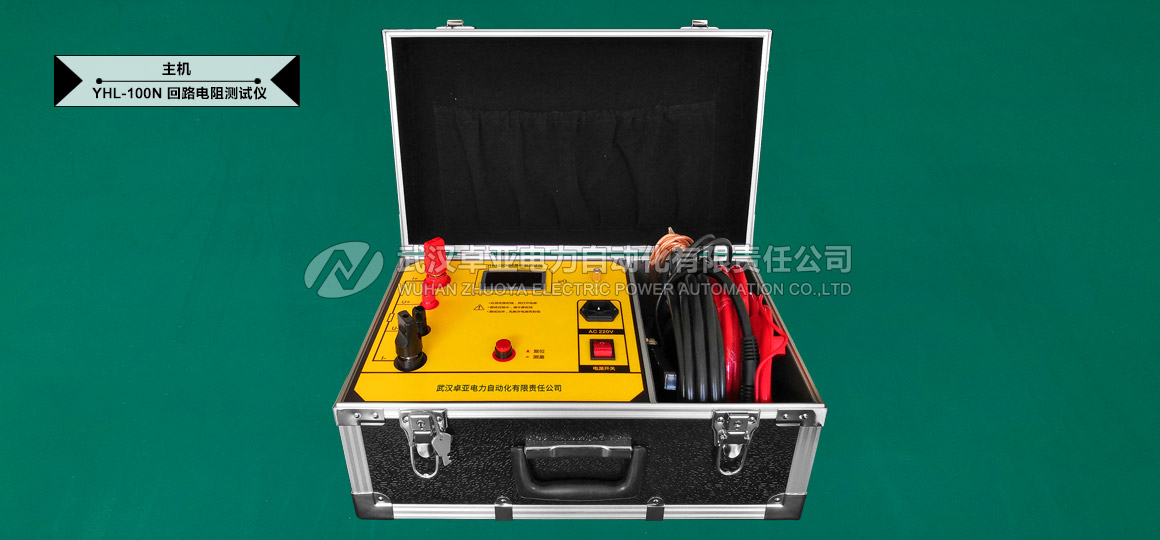

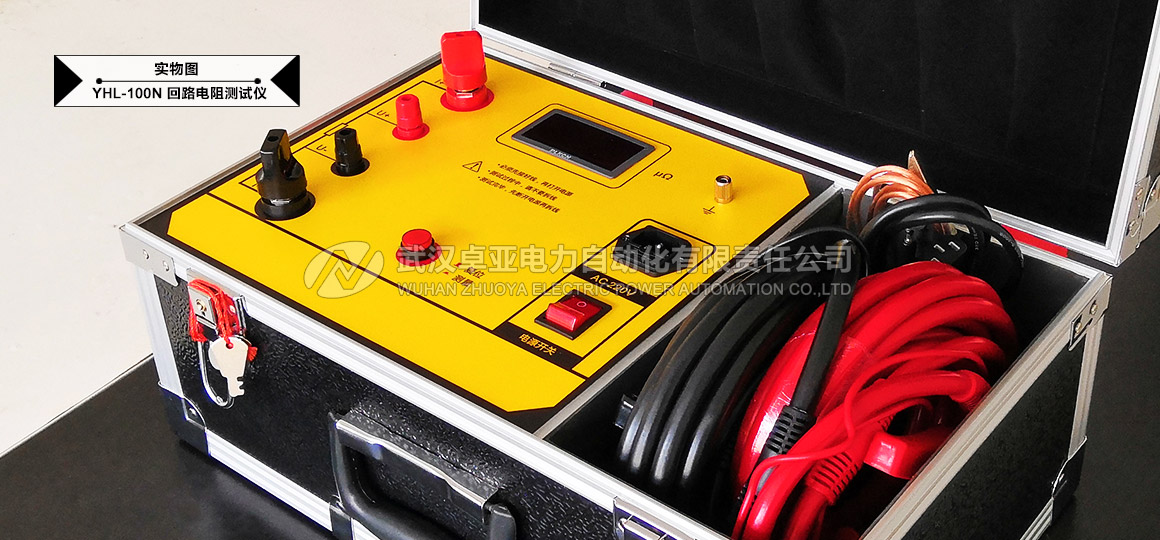

圖片展示—— Photo

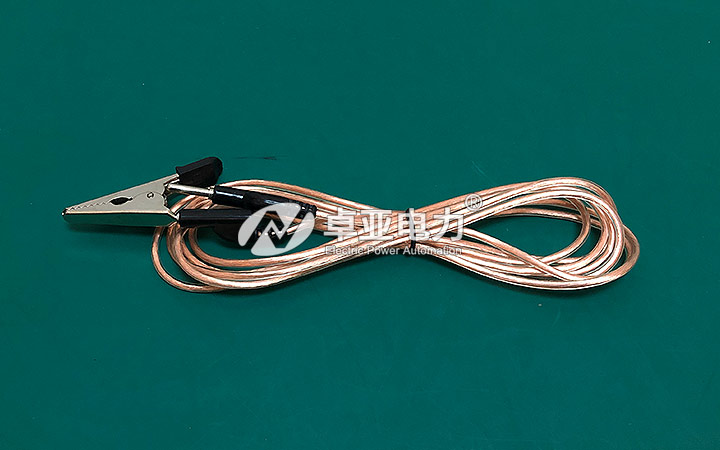

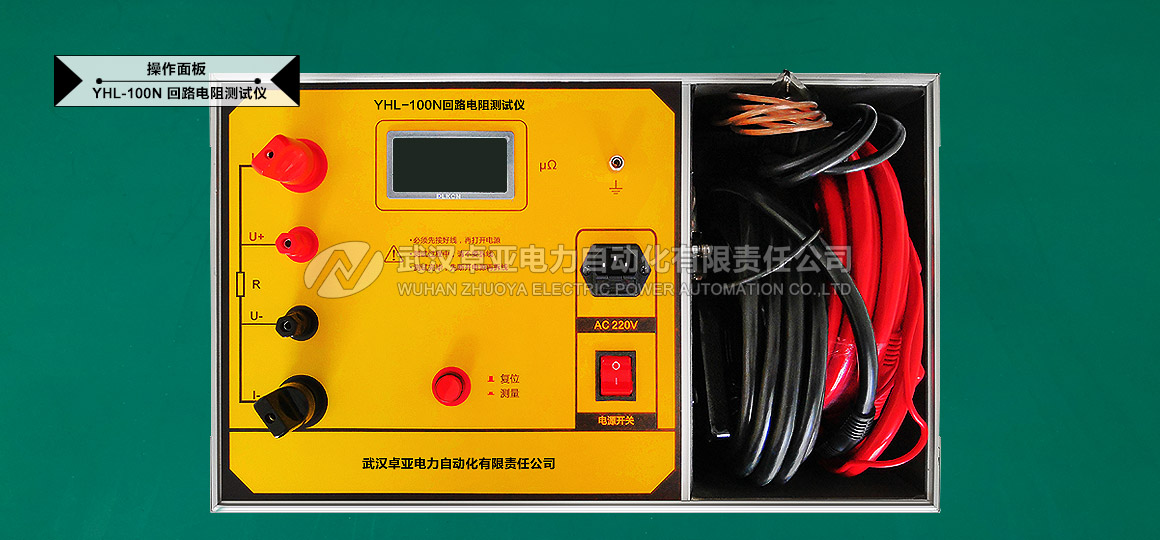

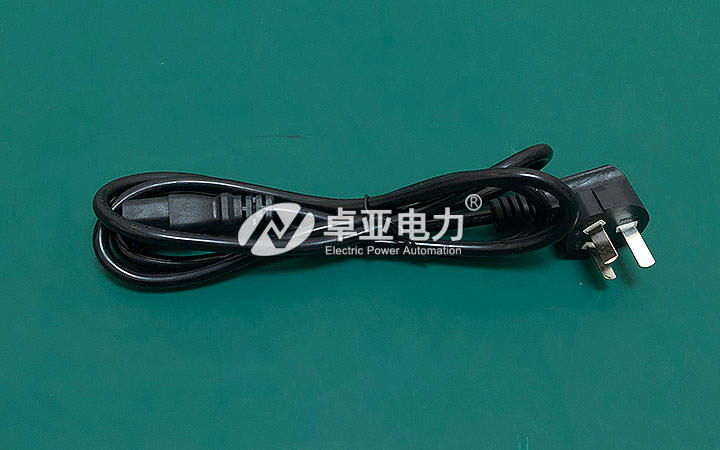

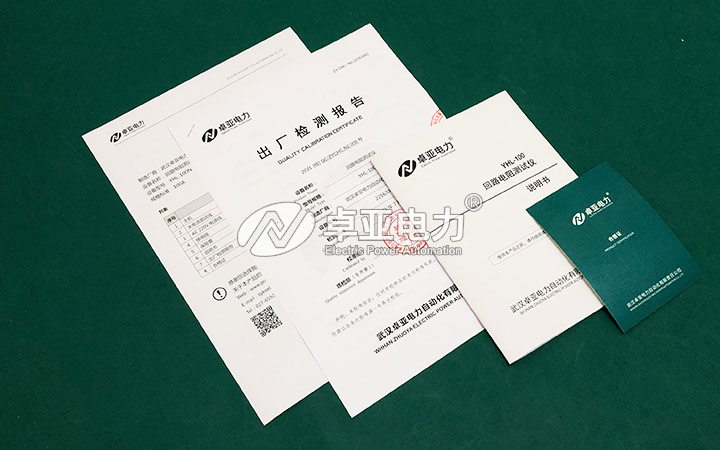

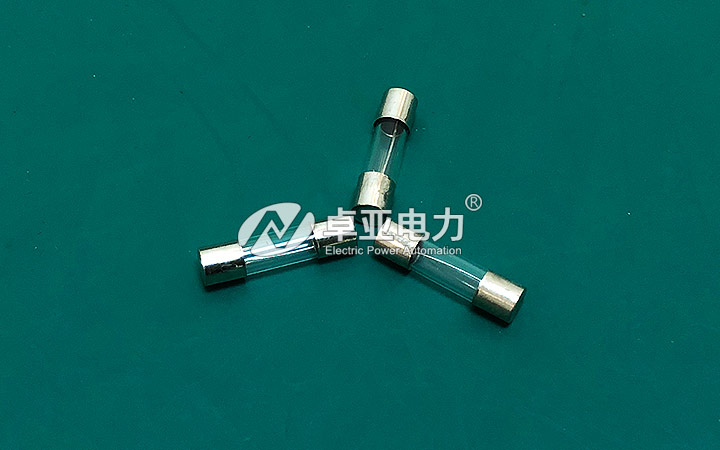

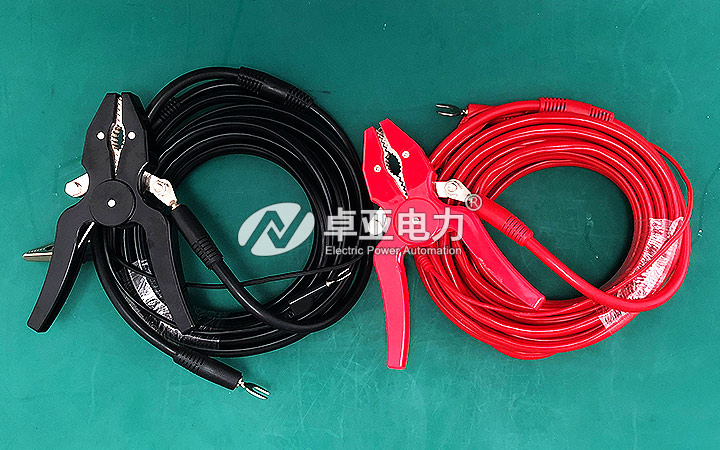

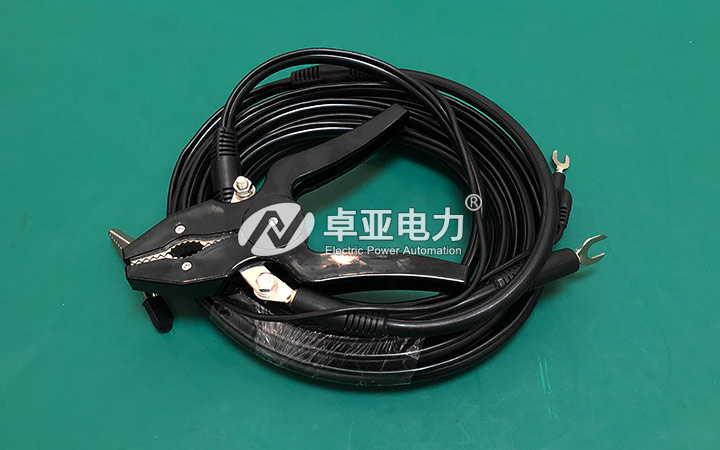

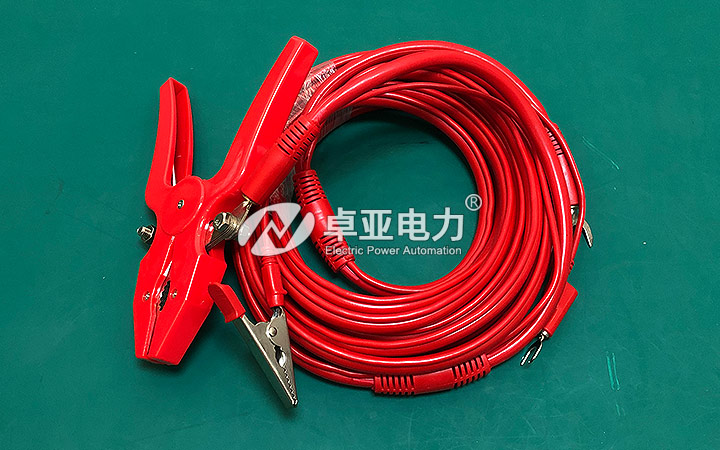

產品細節—— Picture
斷路器導電接觸（回路）電阻標準參考值
| 型號 | 每相回路電阻（μΩ） | 型號 | 每相回路電阻（μΩ） | 型號 | 每相回路電阻（μΩ） | 型號 | 每相回路電阻（μΩ） |
| SN1-10 | <95 | SW1-110 | 700 | DW1-35 | 550 | KW1-220 | 400 |
| SN2-10G | 75 | SW2-110 | 180 | DW1-60 | 500 | KW2-220 | 170 |
| SN4-10 | 50~60 | SW3-110 | 160 | DW3-110 | 1100~1300 | KW3-220 | 110 |
| SN4-20 | 50~60 | SW4-110 | 300 | DW2-110 | 800 | KW4-220 | 130 |
| SN4-10G | 20 | SW6-110 | 180~220 | DW2-220 | 1520 | KW1-110 | 150 |
| SN4-20G | 20 | SW2-220 | 400 | DW3-220 | 1200 | KW3-110 | 45 |
| SN5-10 | 100 | SW4-220 | 600 | DW1-60G | 200 | KV4-110A | 60 |
| SN6-10 | 80 | SW6-220 | <400 | DW3-110G | 1600~1800 | ||
| SN10-35 | <75 | SW7-220 | <190 | ||||
| SW6-330 | ＞600 |
接觸（回路）電阻基本知識
接觸電阻是靜觸頭與動觸頭相互接觸時所出現的附加電阻。
由動、靜觸頭接觸部分的收縮電阻和表面電阻兩部分組成。
— 開斷較大短路電流時觸頭燒壞。
— 因機構調整不佳固定不牢，致使行程變化，當超行程嚴重不合格時，引起接觸壓力或接觸面積的變化。
— 斷路器調試安裝完后，長期未投入運行，使動，靜觸頭表面氧化，接觸表面電阻增大。
— 長期運行使彈簧變形，使接觸壓力下降。
— 機械部分長期操作后引起的機械磨損。
— 對少油斷路器，還可能因絕緣油酸值不合格呈酸性反應，浸蝕觸頭表面。或油中漂浮雜質，動、靜觸頭之間因開斷短路電流后殘留的微粒碳質、金屬粉末，使接觸電阻增大。
— 材料性質：硬度、化學性質、金屬化合物的機械強度與電阻率。
— 接觸形式：點接觸、線接觸、面接觸。
— 接觸面狀況：當接觸面形成氧化膜時（銀例外），氧化膜比金屬本身的電阻要大得多。
— 接觸壓力。
— 接觸表面的粗糙度。
試驗技術
相關產品
YHL-100N型100A回路電阻測試儀說明書中詳細介紹了100A回路電阻測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YHL-100N 100A回路電阻測試儀說明書
