200A回路電阻測試儀
YHL-200C
卓亞電力承諾：網站所售本產品滿足電力標準JJG1052-2009，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
200A回路電阻測試儀適用于高壓開關接觸（回路）電阻的高精度測量，也適用于其它需要大電流、微電阻測量的場合。
別名：200A回路電阻測試儀、200A回路電阻測試儀、200A智能回路電阻測試儀
標準：DL/T845.4—2004《電阻測量裝置通用技術條件：回路電阻測試儀》，JJG1052-2009《回路電阻測試儀、直阻儀檢定規程》
YHL-C型200A回路電阻測試儀操作面板采用人體工學設計，符合操作習慣，采用高頻開關電源和數字電路技術，適用于開關控制設備回路電阻的測量。測試電流采用國家標準推薦的直流100A和200A。可在直流100A和200A的情況下直接測得回路電阻，測試結果用大屏幕液晶LCD顯示，并有數據存儲、輸出打印、時間設置等功能，另有50A、150A檔位供用戶選擇；自定義測試時間，最大設定時間599S,大于標準規定的60S；是國內唯一能達到0.01μΩ分辨率且十分穩定的接觸電阻測試儀，性能超過進口大電流微歐計。符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
執行標準
DL/T845.4—2004 電阻測量裝置通用技術條件：回路電阻測試儀
DL/T596—1996 電力設備預防性試驗規程
SD301—88 交流500kV電氣設備交接和預防性試驗規程
JJG1052—2009 回路電阻測試儀、直阻儀檢定規程
DL/T967—2005 回路電阻測試儀與直流電阻測試儀檢定規程
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YHL-C（200A）- 打印功能 | |||
| 名稱 | 200A回路電阻測試儀 | |||
| 測量范圍 | 0～2999.9μΩ | |||
| 最小分辨率 | 0～99.99、0.01μΩ 100.0～2999.9、0.1μΩ |
|||
| 測試電流 | DC 50A、100A、150A、200A 四檔固定輸出 | |||
| 測量精度 | ±(0.5% rd+2d) | |||
| 連續工作時間 | 5s~599s | |||
| 顯示方式 | 大屏幕中文液晶顯示 | |||
| 通信方式 | U盤轉存 | |||
| 數據打印 | 有 | |||
| 工作電源 | AC220V±10% 50Hz | |||
| 整機功率 | 1200W | |||
| 最大存儲記錄 | 200條 | |||
| 工作環境 | 溫度：－10℃~40℃、濕度：≤80 %RH | |||
產品功能—— Features
高穩定性：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。
高精度：采用雙路高速16位Σ－ΔAD采樣，最新數字信號處理技術，最高分辨力達到0.01μΩ，是目前國內唯一能達到0.01μΩ分辨力且十分穩定的接觸電阻測試儀，性能超過了進口大電流微歐計。
智能化：進口高性能CPU，200A回路電阻測試儀測量時系統根據信號大小自動切換量程，確保該產品的測試準確度。過溫保護電路能夠在回路電阻測試儀超過設定溫度時自動停止輸出電流，確保儀器的安全使用。
高品質：關鍵部件全部采用進口元件，通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響，軍品接插件的使用增強了抗振性能。
功能強大：電流可在50A、100A、150A和200A中自由選擇，測試時間可在5s~599s內任意設定，克服了其他同類儀器無法設定測量時間或連續工作時間過短的缺陷，遠遠超過了其他同類儀器的性能。
人機界面友好：通過旋轉鼠標輸入數據，方便快捷，可以自主設置儀器日期、時間，實時保存測量數據，即時打印測量結果。
USB轉存：能夠通過USB接口將測量數據轉存到U盤，結合上位機軟件對測量數據進一步分析處理。
使用方便：體積小、重量輕，便于攜帶。

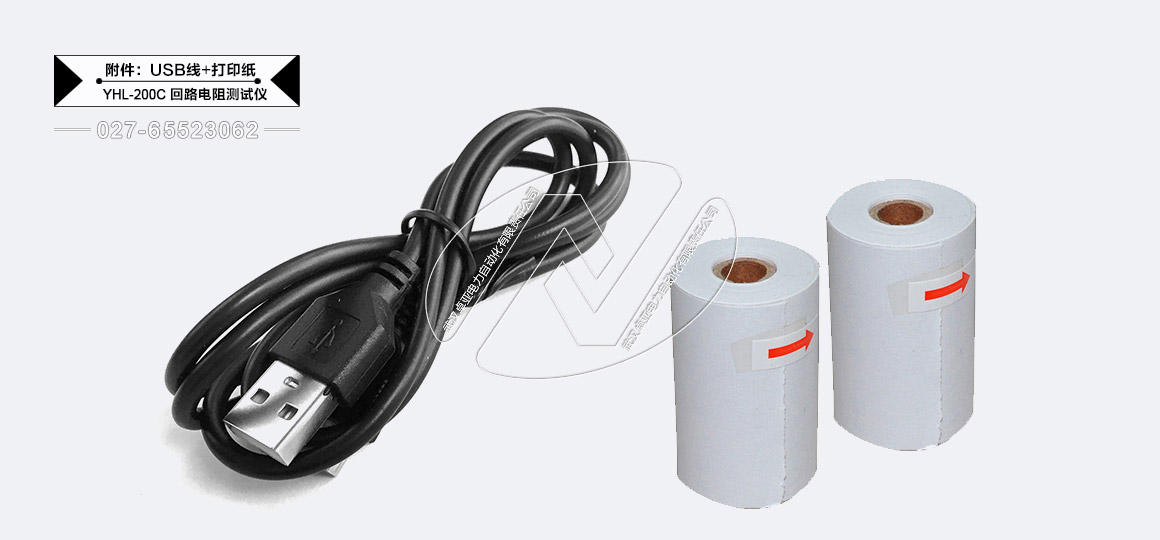

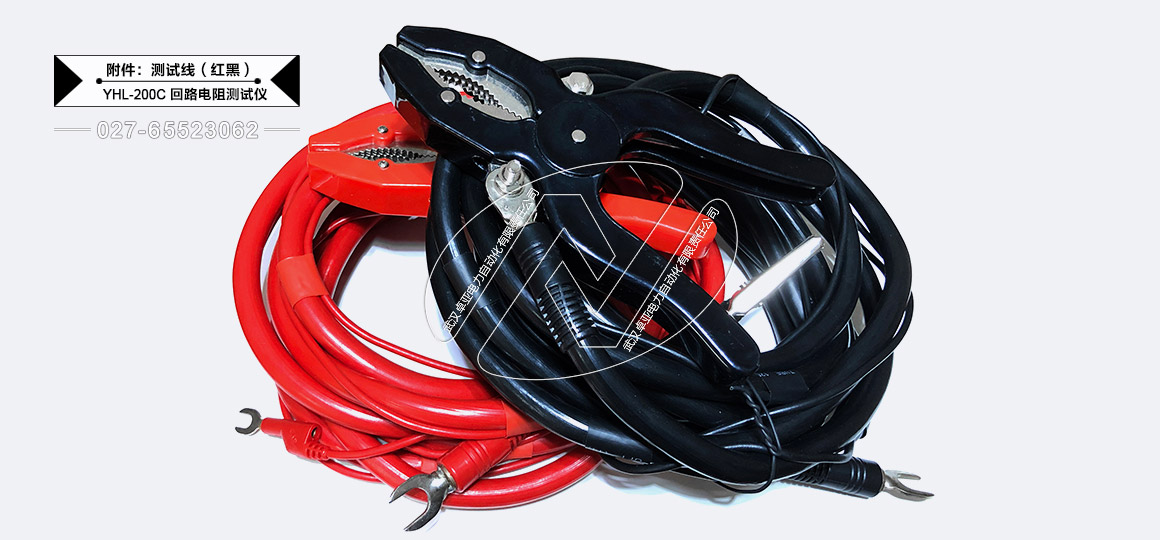

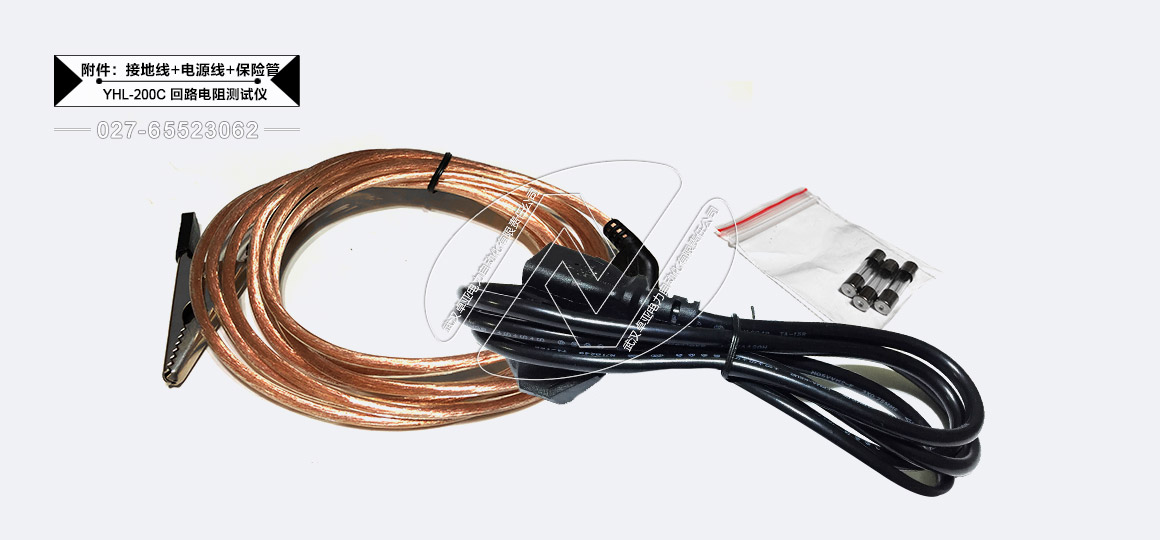

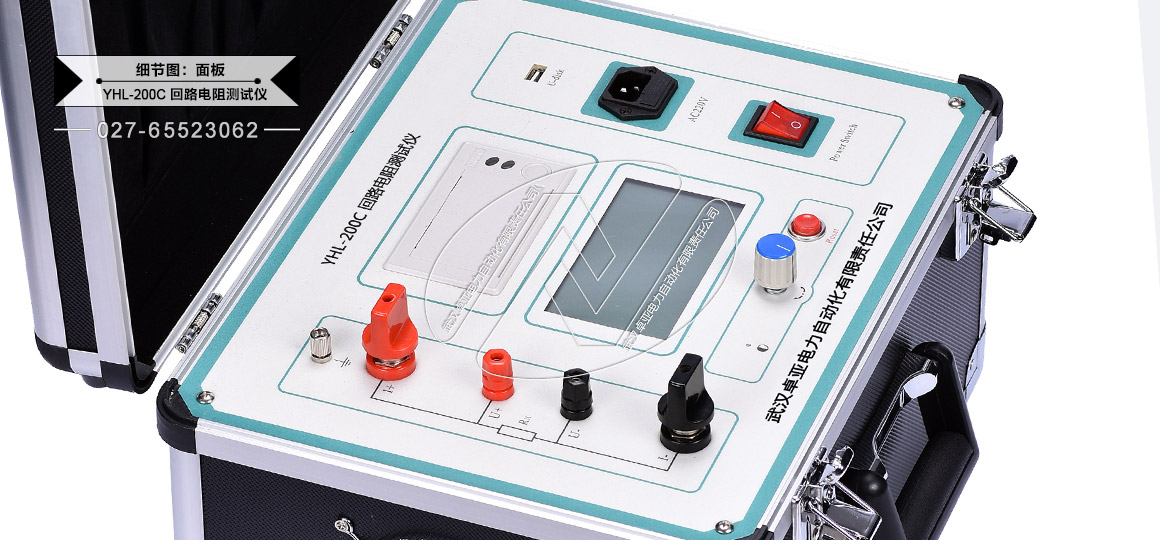

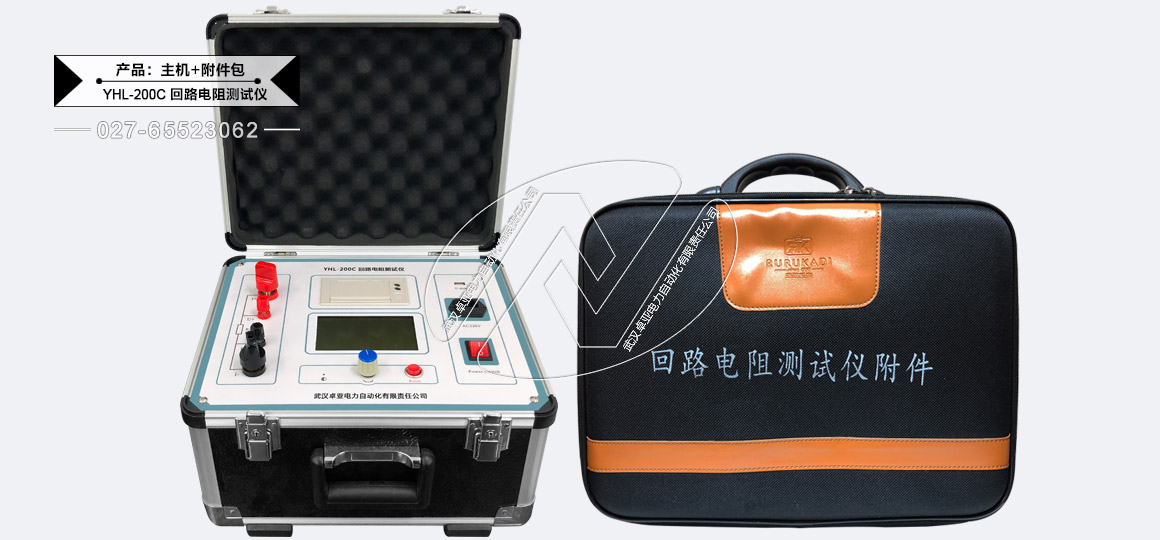

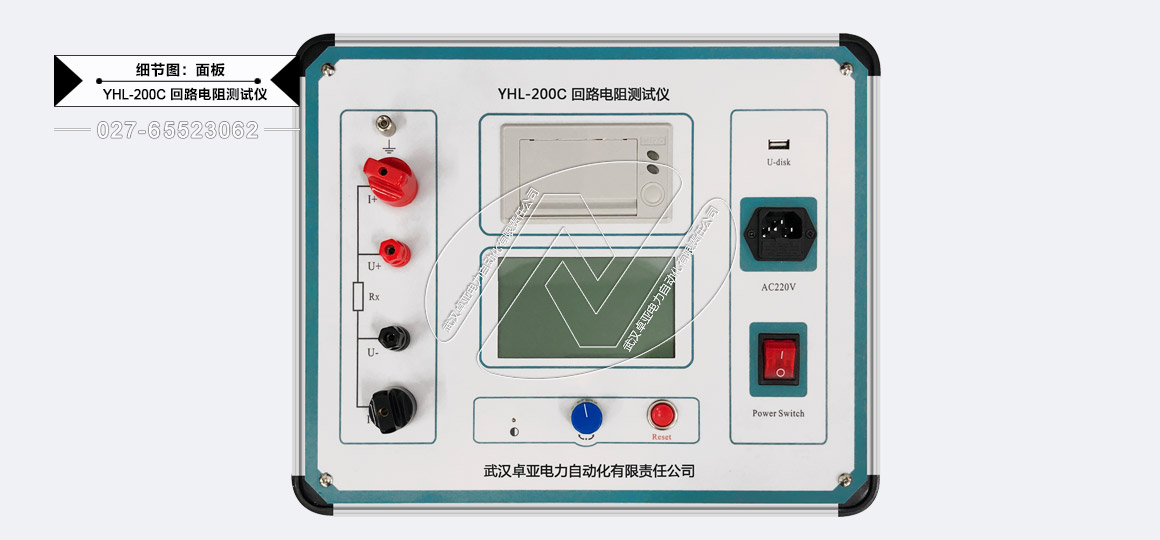

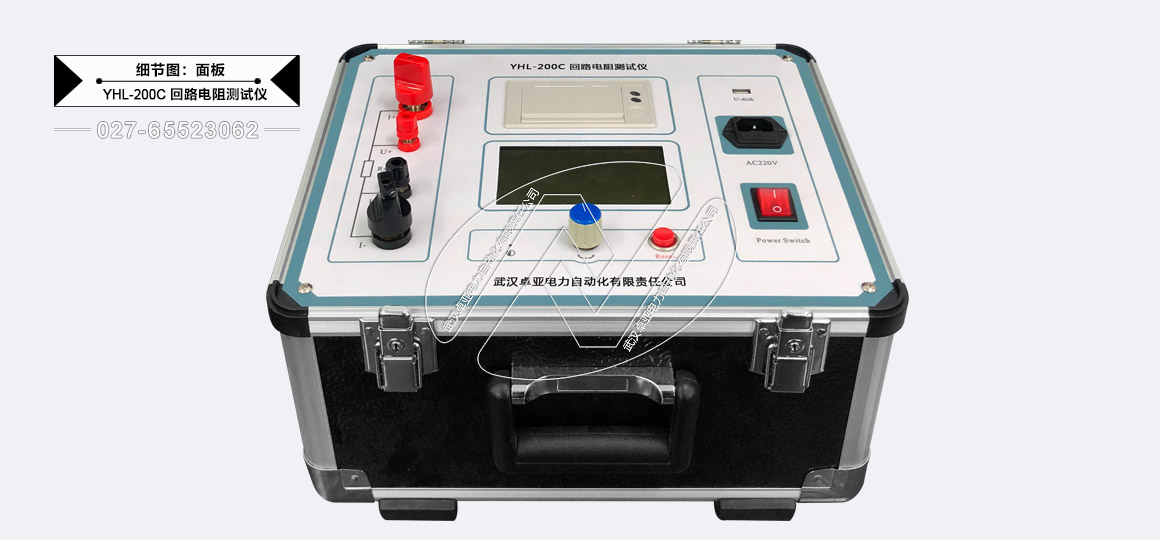

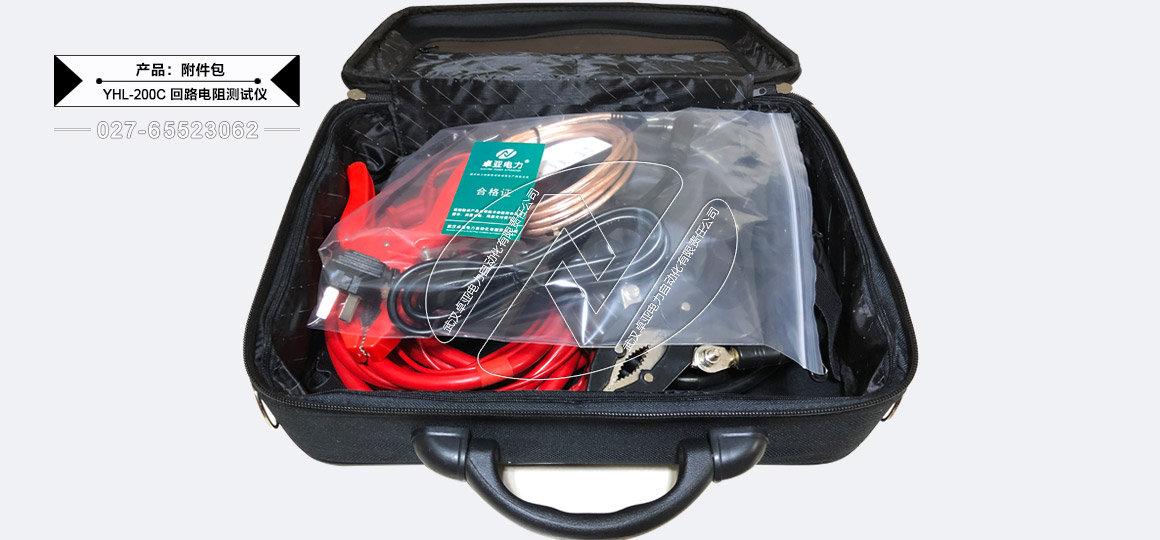

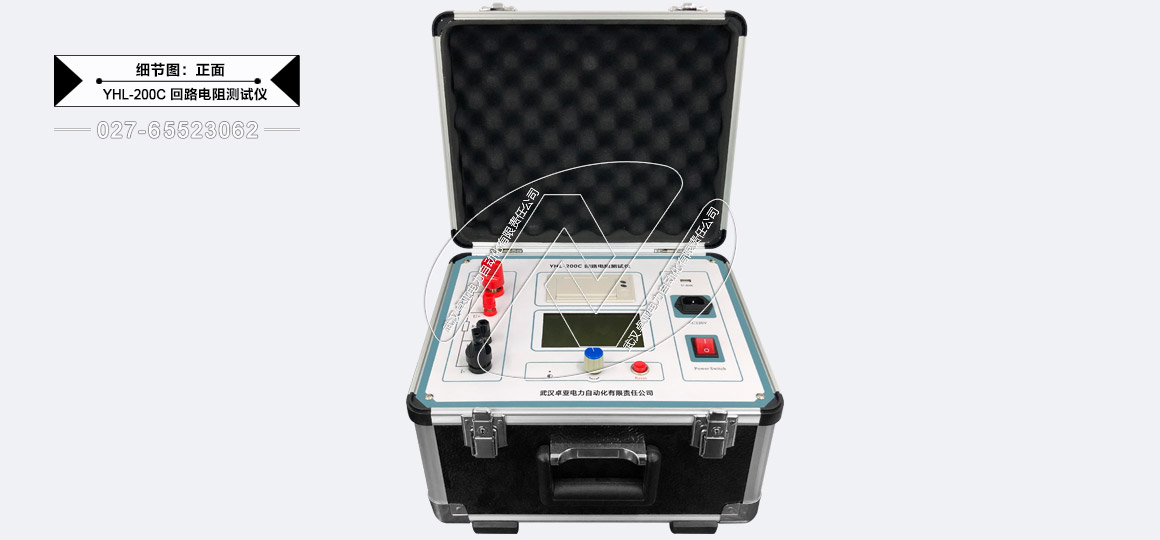

圖片展示—— Photo
斷路器導電接觸（回路）電阻標準參考值
| 型號 | 每相回路電阻（μΩ） | 型號 | 每相回路電阻（μΩ） | 型號 | 每相回路電阻（μΩ） | 型號 | 每相回路電阻（μΩ） |
| SN1-10 | <95 | SW1-110 | 700 | DW1-35 | 550 | KW1-220 | 400 |
| SN2-10G | 75 | SW2-110 | 180 | DW1-60 | 500 | KW2-220 | 170 |
| SN4-10 | 50~60 | SW3-110 | 160 | DW3-110 | 1100~1300 | KW3-220 | 110 |
| SN4-20 | 50~60 | SW4-110 | 300 | DW2-110 | 800 | KW4-220 | 130 |
| SN4-10G | 20 | SW6-110 | 180~220 | DW2-220 | 1520 | KW1-110 | 150 |
| SN4-20G | 20 | SW2-220 | 400 | DW3-220 | 1200 | KW3-110 | 45 |
| SN5-10 | 100 | SW4-220 | 600 | DW1-60G | 200 | KV4-110A | 60 |
| SN6-10 | 80 | SW6-220 | <400 | DW3-110G | 1600~1800 | ||
| SN10-35 | <75 | SW7-220 | <190 | ||||
| SW6-330 | ＞600 |
接觸（回路）電阻基本知識
接觸電阻是靜觸頭與動觸頭相互接觸時所出現的附加電阻。
由動、靜觸頭接觸部分的收縮電阻和表面電阻兩部分組成。
— 開斷較大短路電流時觸頭燒壞。
— 因機構調整不佳固定不牢，致使行程變化，當超行程嚴重不合格時，引起接觸壓力或接觸面積的變化。
— 斷路器調試安裝完后，長期未投入運行，使動，靜觸頭表面氧化，接觸表面電阻增大。
— 長期運行使彈簧變形，使接觸壓力下降。
— 機械部分長期操作后引起的機械磨損。
— 對少油斷路器，還可能因絕緣油酸值不合格呈酸性反應，浸蝕觸頭表面。或油中漂浮雜質，動、靜觸頭之間因開斷短路電流后殘留的微粒碳質、金屬粉末，使接觸電阻增大。
— 材料性質：硬度、化學性質、金屬化合物的機械強度與電阻率。
— 接觸形式：點接觸、線接觸、面接觸。
— 接觸面狀況：當接觸面形成氧化膜時（銀例外），氧化膜比金屬本身的電阻要大得多。
— 接觸壓力。
— 接觸表面的粗糙度。
試驗技術
解決方案
輸、變電運行和施工、交接試驗及預防性試驗設備YHL-200C型200A回路電阻測試儀說明書中詳細介紹了200A回路電阻測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YHL-200C 200A回路電阻測試儀說明書
