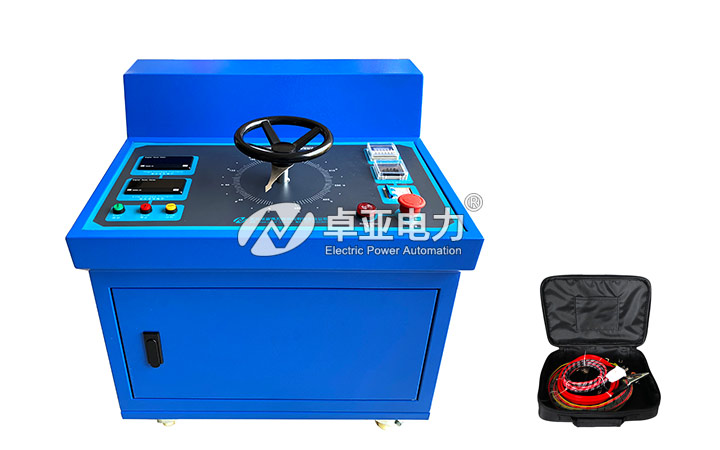

安全注意事項

（1）為了操作人員及儀器的安全，確保工頻耐壓試驗裝置控制臺接地良好。
（2）試驗準備時最先接好地線，工作完畢時，最后拆除接地線。
（3）接入儀器的電源要求能承受53A電流沖擊。
（4）電源接入儀器面板的"電源輸入"端子，切勿接入其他接線端子，以免損壞設備。
（5）工頻耐壓試驗裝置控制臺與變壓器連接時,注意各個接線柱與試驗變壓器的一一準確連接，切勿將控制箱的輸出端接到試驗變壓器的儀表端子，以免損壞設備。
（6）工頻耐壓試驗裝置控制臺的最大承受電流為53A，所以設定過流保護的電流值最大應不超過78A。
（7）在通電情況下，不得插拔任何接線。
（8）當在室外時，請勿將儀器長時間置于太陽下暴曬。

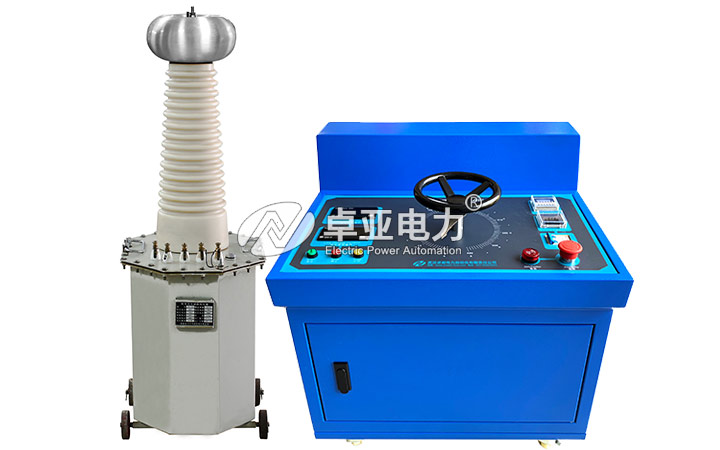

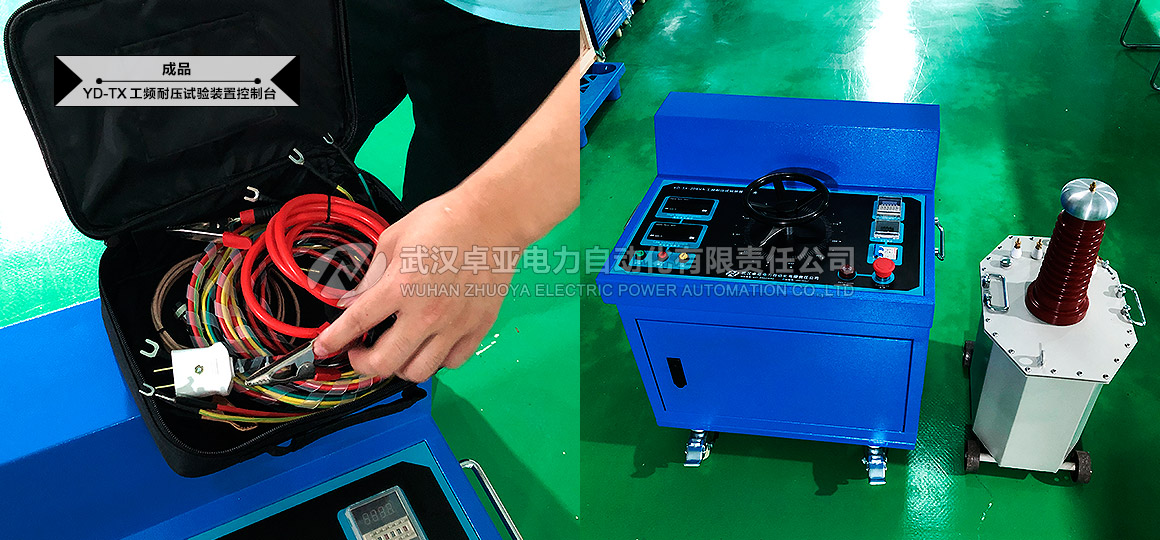

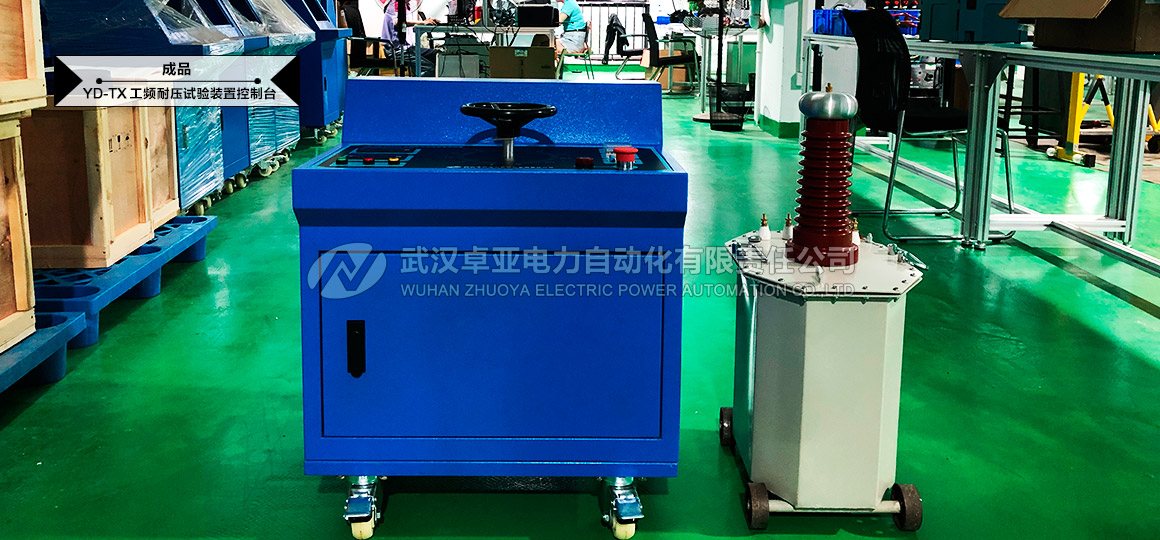

工頻耐壓試驗裝置控制臺接線方法

注意：地網的接地點應具有良好的導電性，否則會影響測量的正確性，甚至危及人身安全。

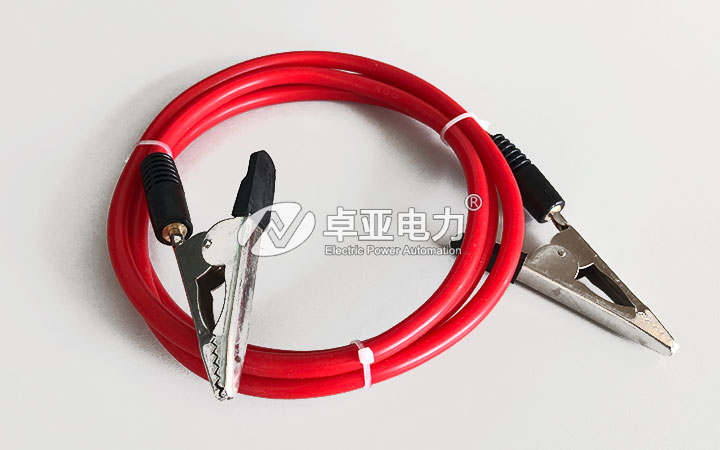

（1）將接地線一端夾在地網上，一端接于工頻耐壓試驗裝置控制臺的接地端子上。

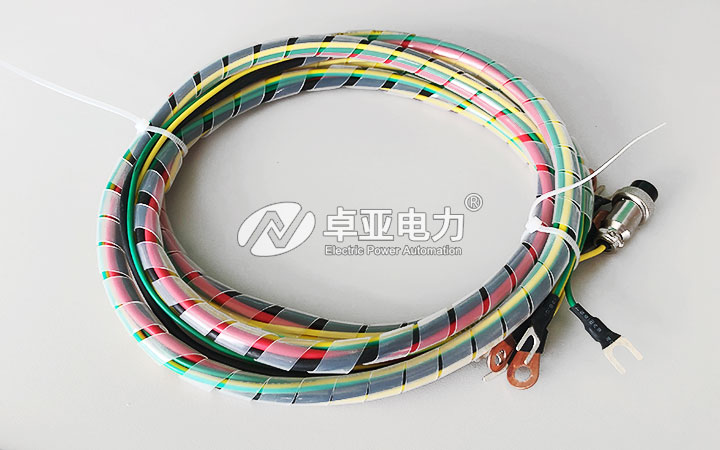

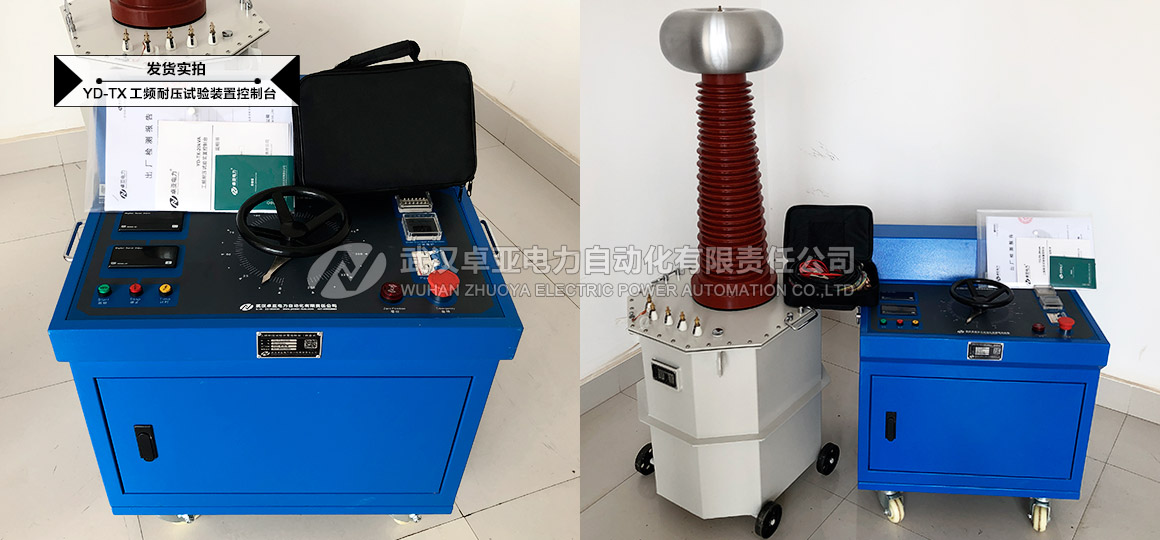

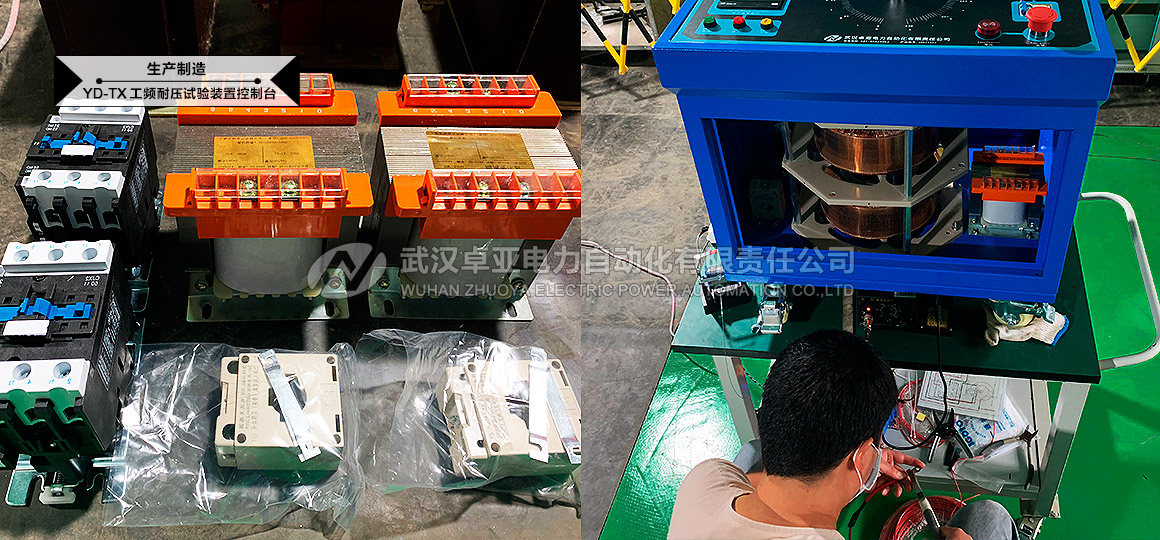

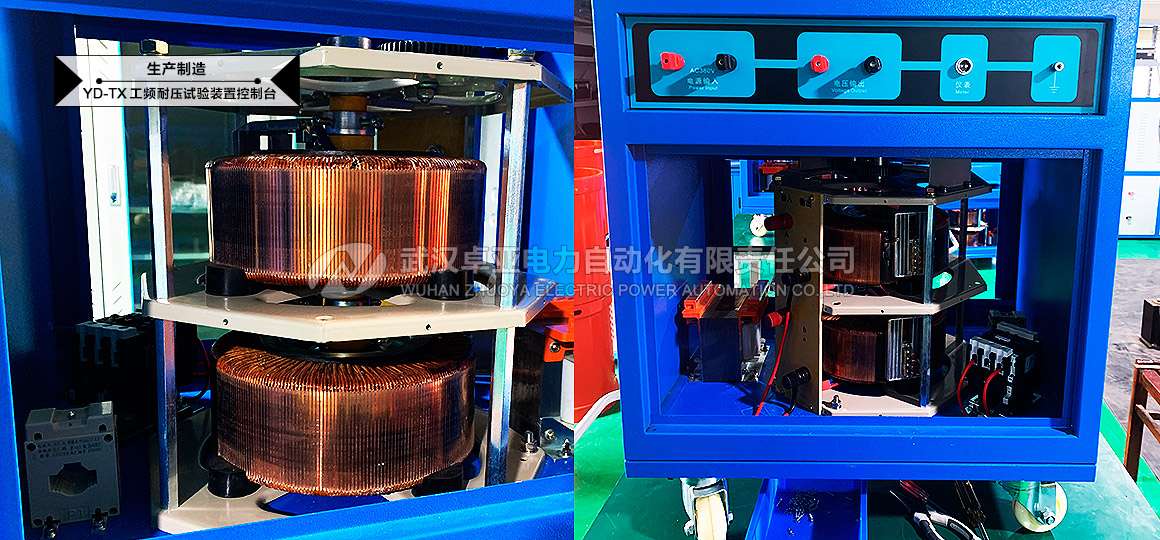

（2）將試驗變壓器的輸入端（即低壓側）用專用連接線與儀器的"A"端子及"X"端子連接。
（3）將試驗變壓器的儀表端子用專用測試線與工頻耐壓試驗裝置控制臺的"儀表"端子連接。

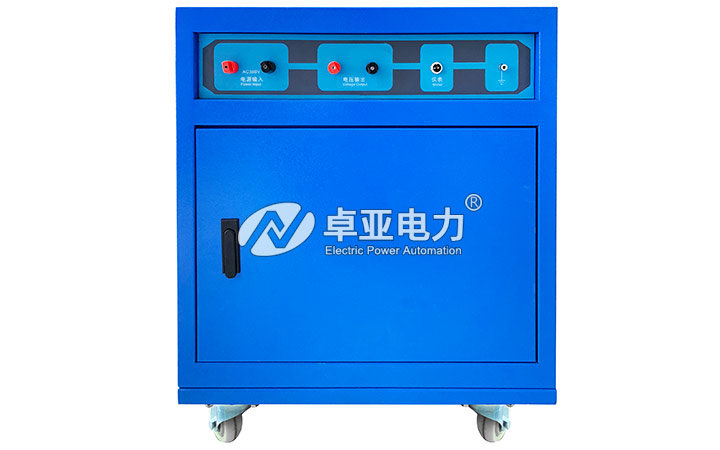

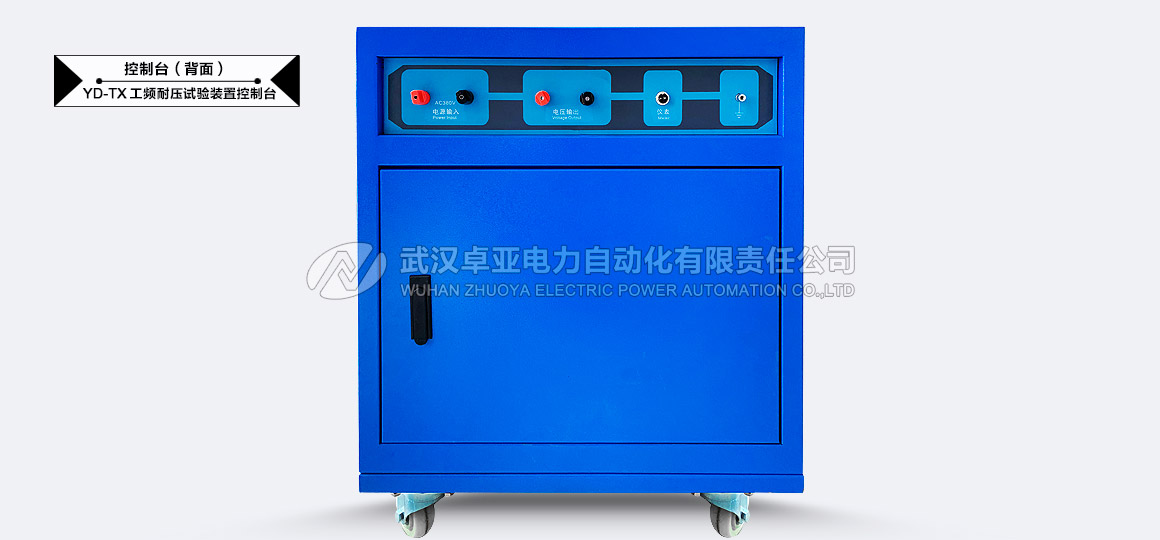

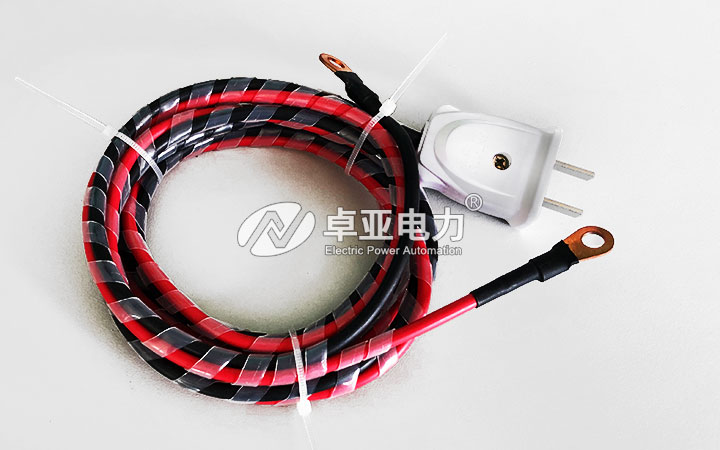

（4）將市電AC380V電源用專用電源線連接到工頻耐壓試驗裝置控制臺的"電源輸入"端子。

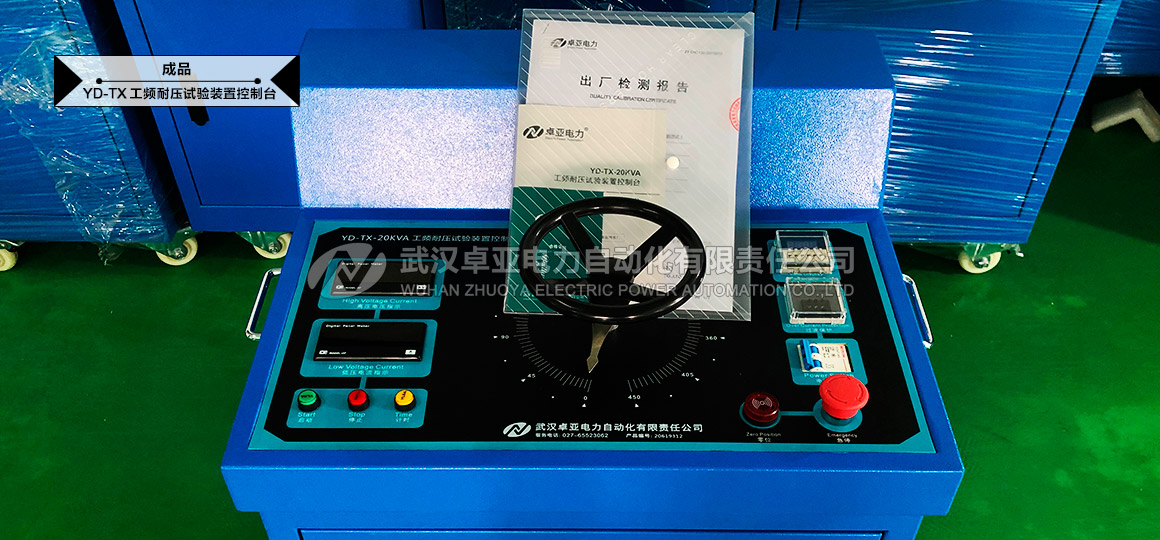

工頻耐壓試驗裝置控制臺試驗步驟

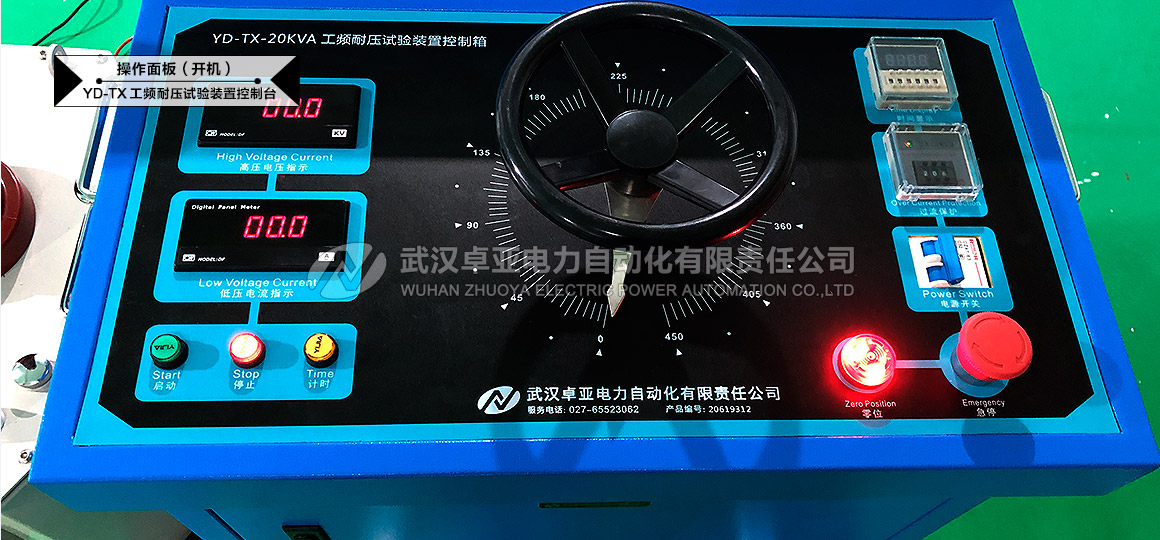

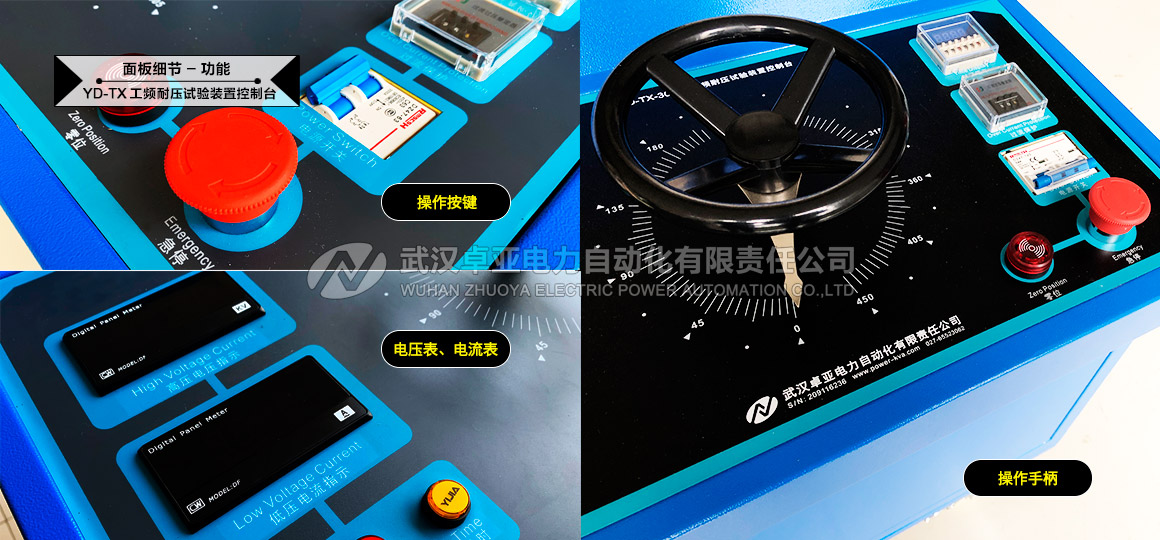

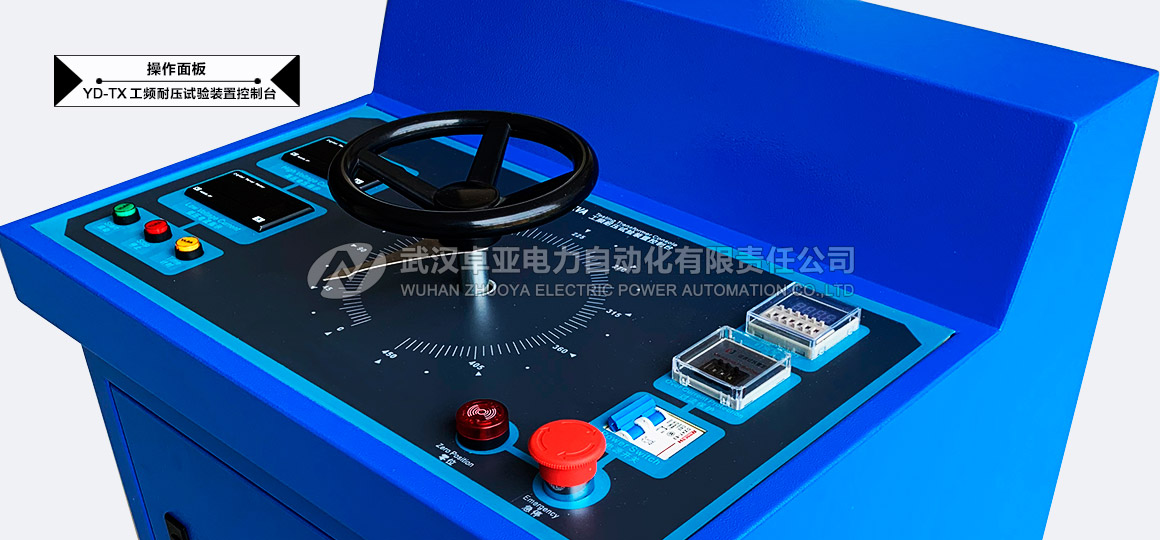

（1）合上電源開關，工頻耐壓試驗裝置控制臺顯示開機狀態，分閘指示等亮。
（2）若調壓器在零位。零位（蜂鳴器）指示燈閃爍。
（3）按下啟動按鈕，開始試驗。
（4）手動調整輸出至目標值。
（5）試驗過程中觀察工頻耐壓試驗裝置控制臺電流表及電壓表的變化值，達到設定的試驗電壓后，按下計時按鈕，開始計時（蜂鳴器指示閃爍）。
（6）計時結束后（蜂鳴器停止閃爍）并將調壓器調回零位。
（7）按下停止按鈕，停止試驗并關閉電源開關。

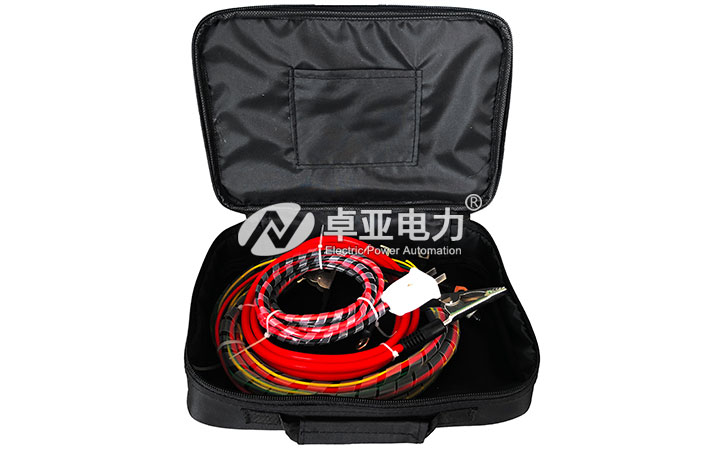

（8）試驗完畢后從市電上取下專用電源線、專用測試線、接地線。
（9）將專用測試電纜線拆除并收好，方便下次使用。拆除接地線，并整理好。
