5000V絕緣電阻測試儀
YMG5000V-S5
卓亞電力承諾：網站所售本產品滿足電力標準DL/T474.1-2006、DL/T741-2010，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
5000V絕緣電阻測試儀用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。5000V絕緣電阻測試儀特別適用于試驗室或現場高頻次使用環境中進行絕緣試驗工作。
5000V絕緣電阻測試儀最大試驗電壓為5000V，全自動五檔設計，可設定電壓檔位：250V、500V、1000V、2500V、5000V，測量范圍：0.01MΩ～5.00TΩ，短路電流為5mA，直流電壓測量：DC 0～1000V，交流電壓測量：AC 0～750V。5000V絕緣電阻測試儀具有絕緣電阻測量、極化指數和吸收比測量功能、自動放電功能、交直流電壓測試，環境溫度及時鐘功能。同時具有自動儲存15秒、30秒、1分鐘、10分鐘的測量數據。
YMG5000V-S5絕緣電阻測試儀由高精度微電流測量系統、數字升壓系統、自動放電電路設計制造。測量自動進行，大屏幕顯示，可將結果存儲。具有防震、防塵、防潮結構的優點，YMG5000V-S5絕緣電阻測試儀操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的絕緣電阻檢測儀表。上市以來，深受用戶好評。
主要功能
1、測量電壓等級：全自動五檔設計，可設置電壓檔位：DC 250V、500V、1000V、2500V、5000V
2、絕緣電阻量程：0.01MΩ～5TΩ
3、輸出短路電流：≥5mA
4、電器設備泄漏電流測量：具有極化指數（PI）和吸收比(DAR)功能
5、直流電壓測量范圍：0.01V～1000V
6、交流電壓測量范圍：0.01V～750V
7、自動放電：有
8、環境溫度；有
9、時鐘功能：有

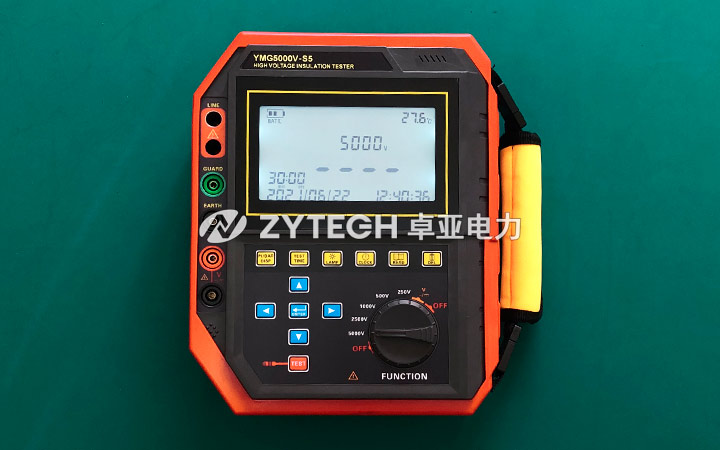

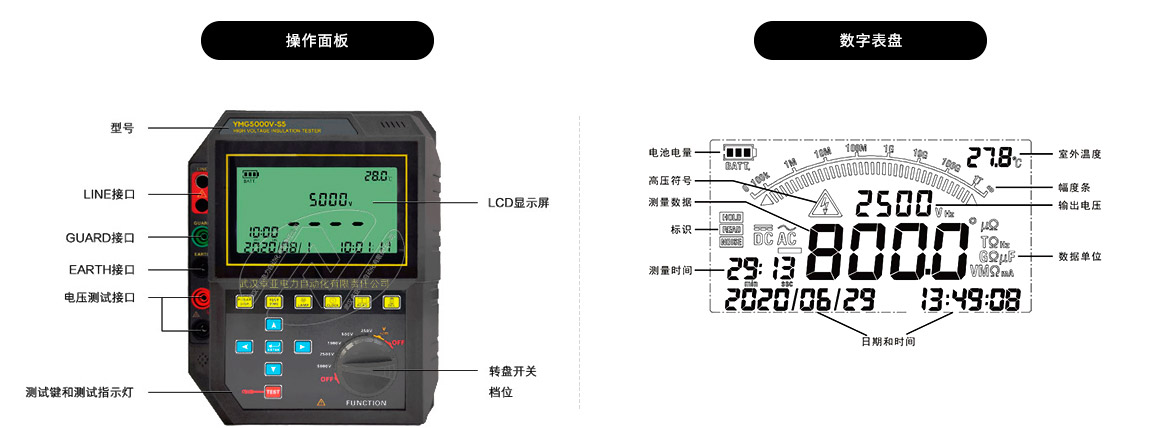

示意圖（面板及表盤）

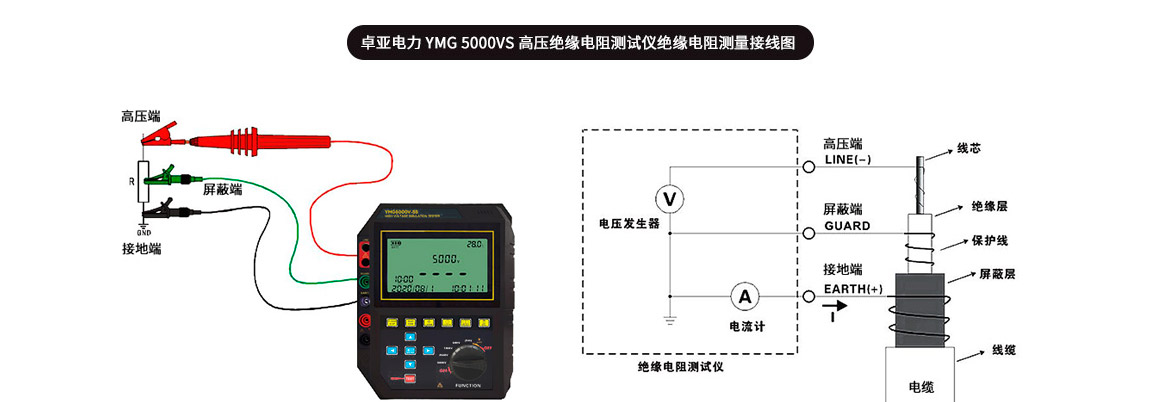

接線圖（絕緣電阻測量）
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 輸出電壓 | 測量范圍 | 精度 | 輸出電壓 | 測量范圍 | 精度 |
| 250V（15%）直流 | 0.01MΩ~2.50GΩ | ±3%rdg±5dgt | 500V（10%）直流 | 0.01MΩ~5.00GΩ | ±3%rdg±5dgt |
| 2.50GΩ~250 GΩ | ±15%rdg±5dgt | 5.00GΩ~500 GΩ | ±15%rdg±5dgt | ||
| 1000V（10%）直流 | 0.01MΩ~10.00GΩ | ±3%rdg±5dgt | 2500V（10%）直流 | 0.01MΩ~25.0GΩ | ±3%rdg±5dgt |
| 10.00GΩ~1.00 TΩ | ±15%rdg±5dgt | 25.0GΩ~2.50 TΩ | ±15%rdg±5dgt | ||
| 5000V（10%）直流 | 0.01MΩ~50.0GΩ | ±3%rdg±5dgt | |||
| 50.0GΩ~5.00 TΩ | ±15%rdg±5dgt |
| 型號 | YMG5000V-S5 | |
| 名稱 | 絕緣電阻表、5000V絕緣電阻表、5kV絕緣電阻表、5000V高壓絕緣電阻測試儀、5000V絕緣電阻測試儀、5000V高壓兆歐表 | |
| 國標 | GB50150-2006電氣裝置安裝工程電氣設備交接試驗標準，第1.0.10條針對測試絕緣電阻是所采用兆歐表的電壓等級規定 | |
| 功能 | 絕緣電阻測量、極化指數及吸收比測量、交直流電壓測量；環境溫度；時鐘功能；自動放電功能 | |
| 絕緣電阻測量 | 試驗電壓（檔位） | 250V、500V、1000V、2500V、5000V |
| 檔位切換方式 | 全自動換檔 | |
| 短路電流 | ≥ 5mA（選型≥10mA、≥3.5mA、≥1.5mA） | |
| 分辨率 | 0.01MΩ | |
| 測量時間 | 1分鐘 ~ 30分鐘（與測量方式有關，可設置) | |
| 接線端子說明 | L 高壓端：高壓輸出端，稱為線路端，引至被測物的一端 | |
| G 屏蔽端，用于三電極法測量絕緣材料或電纜的絕緣電阻，它接至電極保護環端 | ||
| E 接地端：接至被測物的地、零端。例如電機外殼金屬、變壓器鐵芯、電纜屏蔽層 | ||
| 交直流電壓測量 | 交流電壓測量 | 0.01V~750V 精度：±2%rdg±3dgt/td> |
| 直流電壓測量 | 0.01V~1000V 精度：±2%rdg±3dgt | |
| 分辨率 | 0.01V | |
| 顯示（LCD） | 4位LCD，背光，顯示域124mm×67mm | |
| 測量指示 | LED閃爍指示，進度棒圖指示 | |

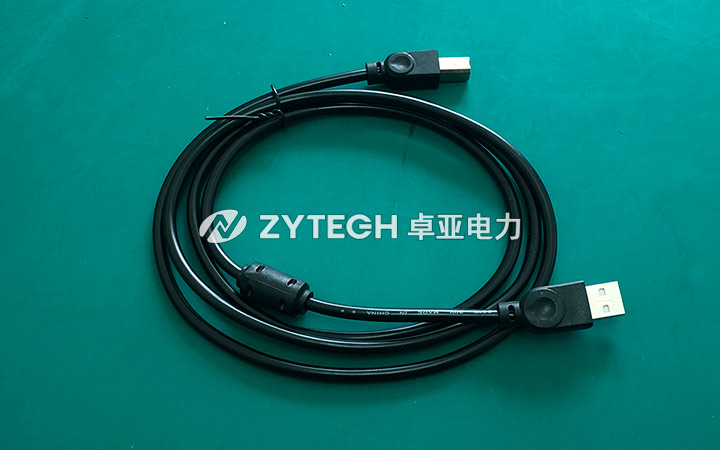

| 通訊接口 | USB接口（存儲數據可以上傳電腦，保存打印） | |
| 電源 | DC 14.8V（2200mAh可充鋰電池，電池充滿約16.8V） | |
| 絕緣性能 | 20MΩ以上 | |
| 耐壓性能 | AC 3700V/rms（外殼前后兩端之間） | |
| 電磁特性 | IEC61326（EMC） | |
| 工作環境 | 溫度：-10℃～40℃；濕度：80%rh以下 | |
產品功能—— Features

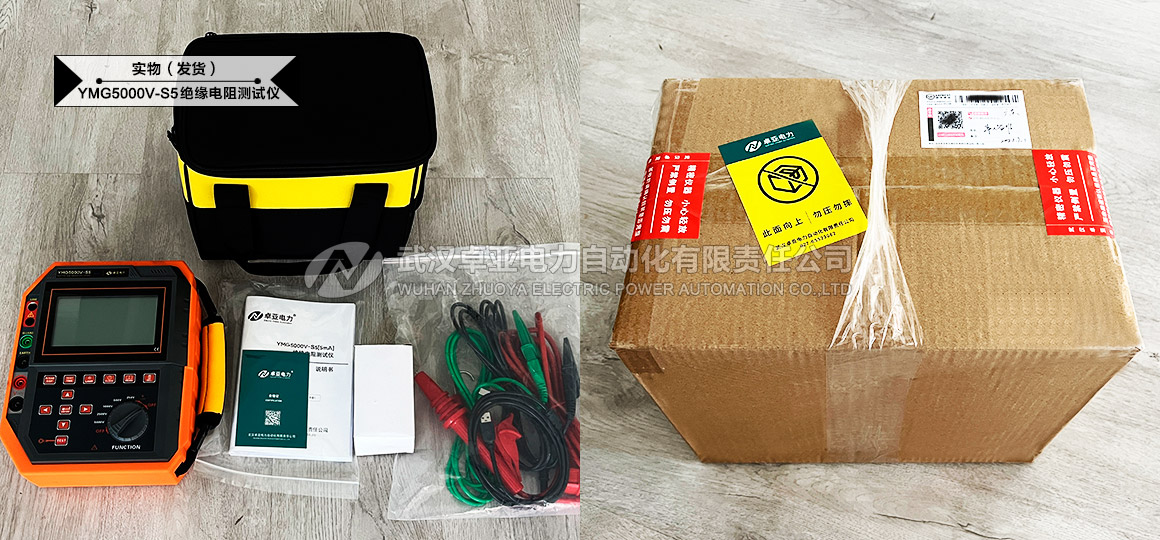

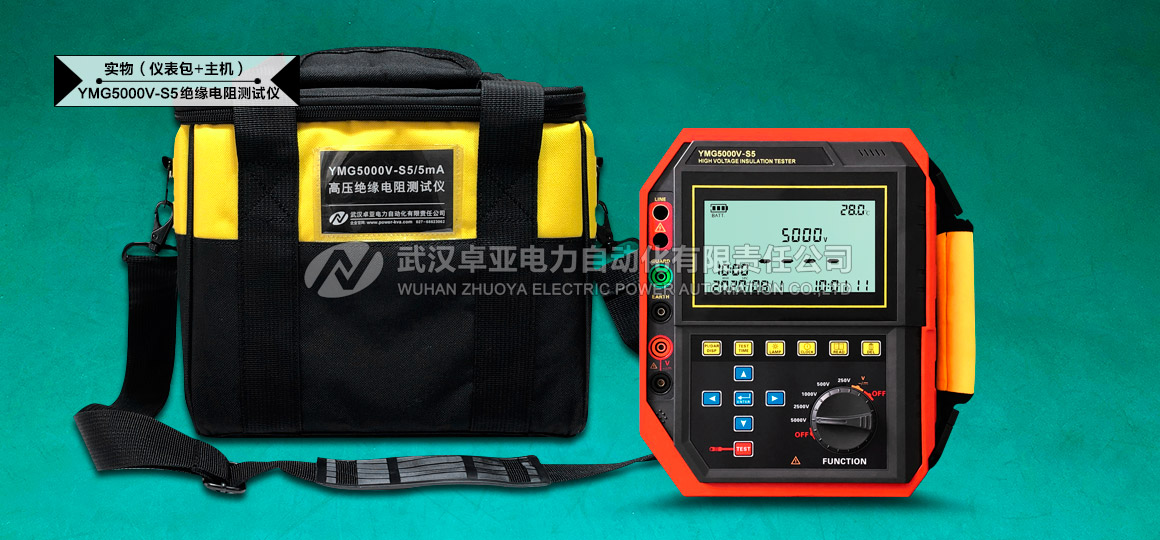

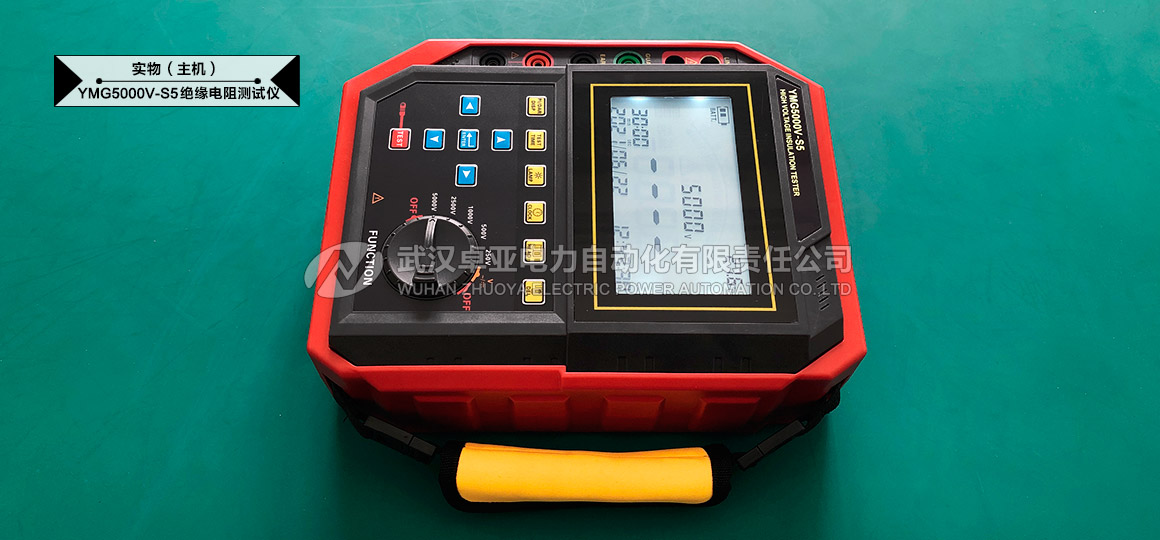

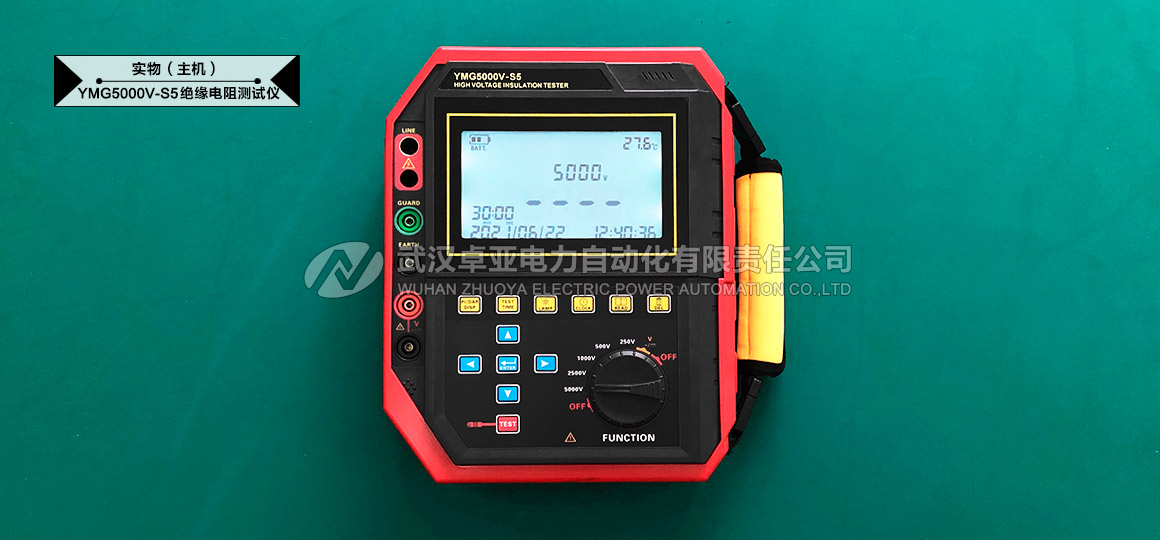

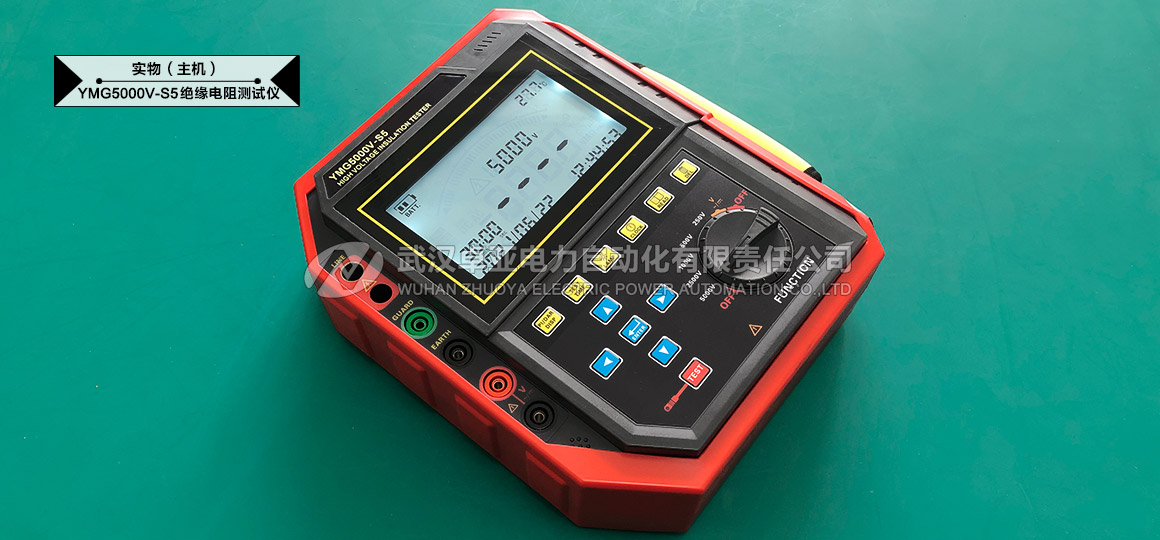

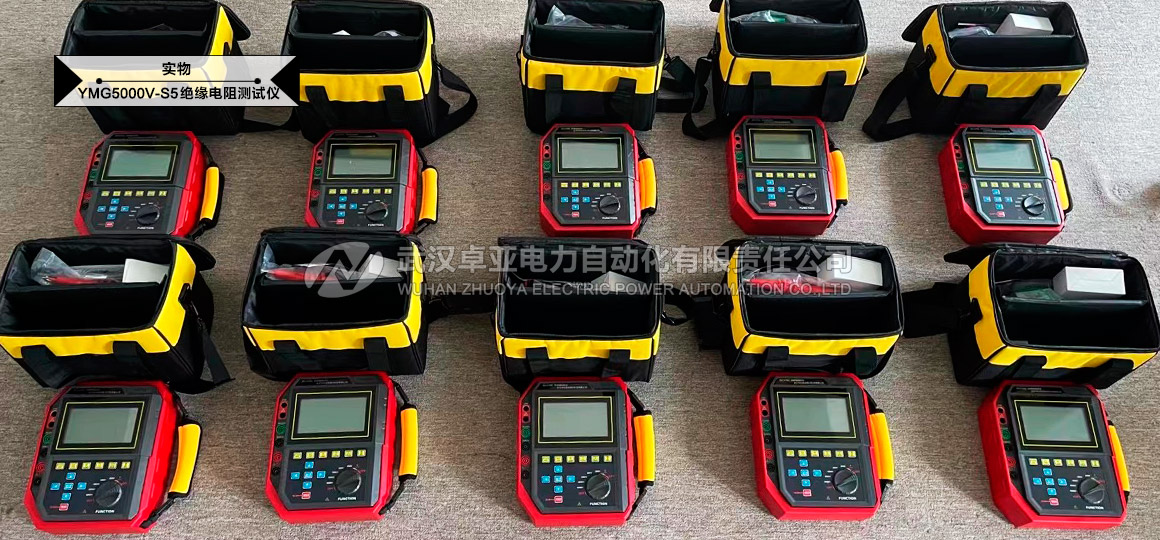

圖片展示—— Photo
產品細節—— Picture
絕緣電阻測試儀（兆歐表）量程選擇
| 型號 | 名稱 | 測試電壓范圍 | 檔位 | 絕緣電阻測量范圍 | 短路電流 | 吸收比、極化指數 | 供電 |
| YMG2500 | 絕緣電阻測試儀 | 100V/250V/500V/1000V/2500V | 五檔電壓 | 0.01MΩ～200GΩ | ≥2mA | 有 | 干電池 |
| YMG5000 | 絕緣電阻測試儀 | 250V/500V/1000V/2500V/5000V | 干電池 | ||||
| YMG5000V-S5 | 絕緣電阻測試儀 | 250/500V/1000V/2500V/5000V | 0.01MΩ～5TΩ（自動放電） | ≥5mA | 鋰電池 | ||
| YMG5000T | 絕緣電阻測試儀 | 100V/250V/500V/1000V/2500V/5000V | 六檔電壓 |
0.01MΩ～1000GΩ | ≥5mA | 有 | 鋰電池 |
| YMG-10kV | 絕緣電阻測試儀 | 250V/500V/1000V/2500V/5000V/10KV | 六檔電壓 + 電壓微調 |
0.01MΩ～10TΩ（10000GΩ） | |||
| GM-25kV | 可調高壓數字兆歐表 | 0.01~25kV可調電壓 + 六檔電壓 | 0.01MΩ～2000GΩ | ≥10mA | 有 | 鋰電池 AC 220V |
|
| GM-20kV | 可調高壓數字兆歐表 | 0.01~20kV可調電壓 + 六檔電壓 | |||||
| GM-15kV | 可調高壓數字兆歐表 | 0.01~25kV可調電壓 + 六檔電壓 | |||||
| GM-10kV | 可調高壓數字兆歐表 | 0.01~10kV可調電壓 + 六檔電壓 | |||||
| GM-5kV | 可調高壓數字兆歐表 | 0.01~5kV可調電壓 + 六檔電壓 |

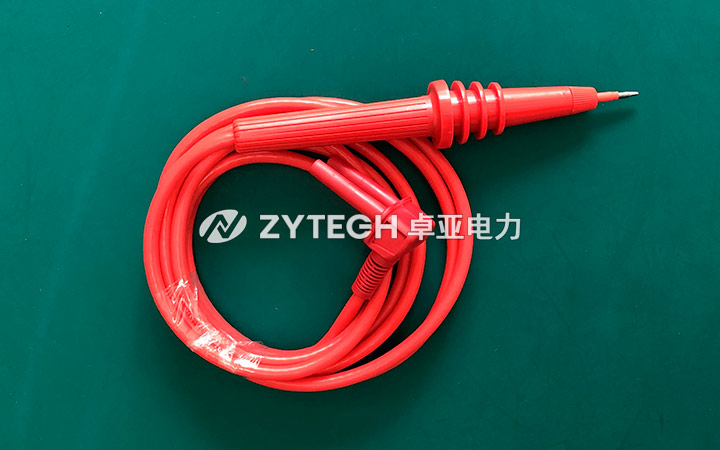

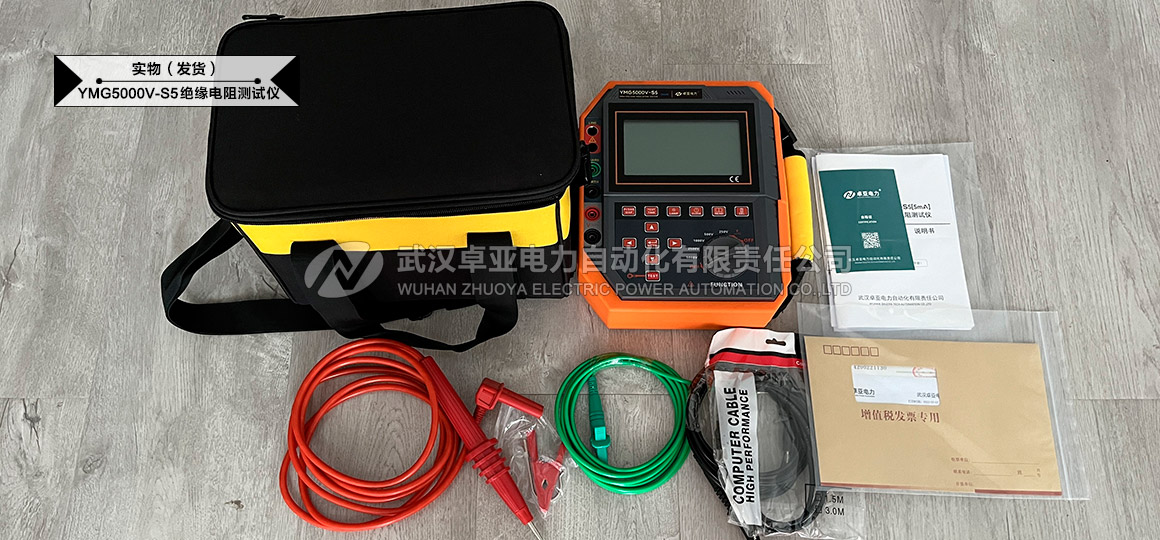

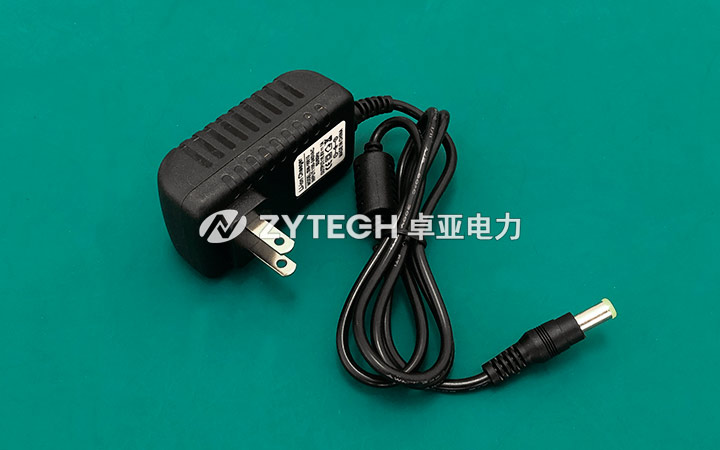

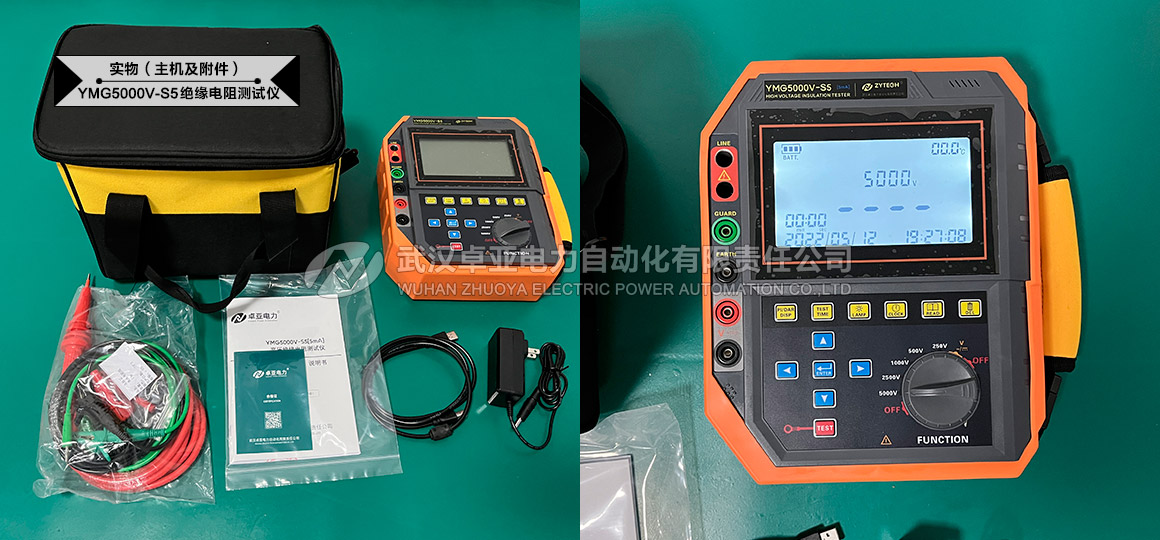

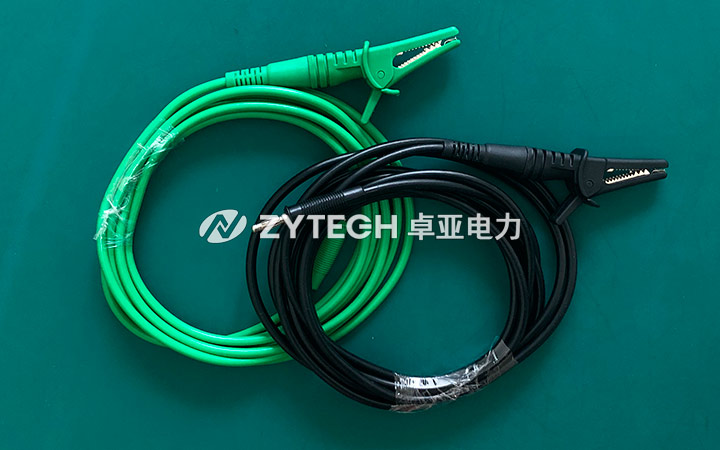

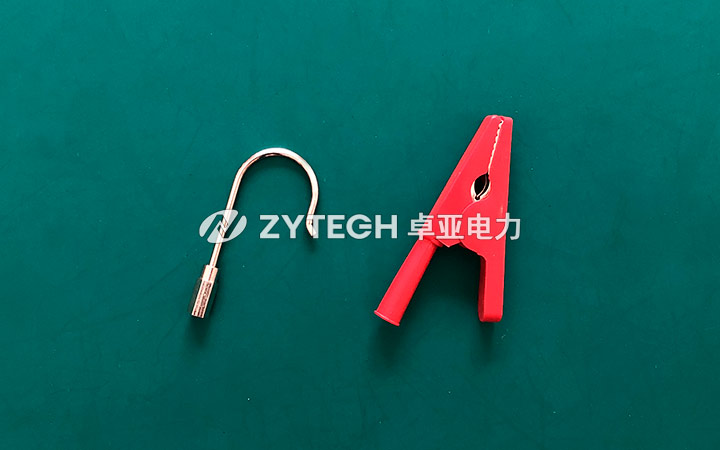

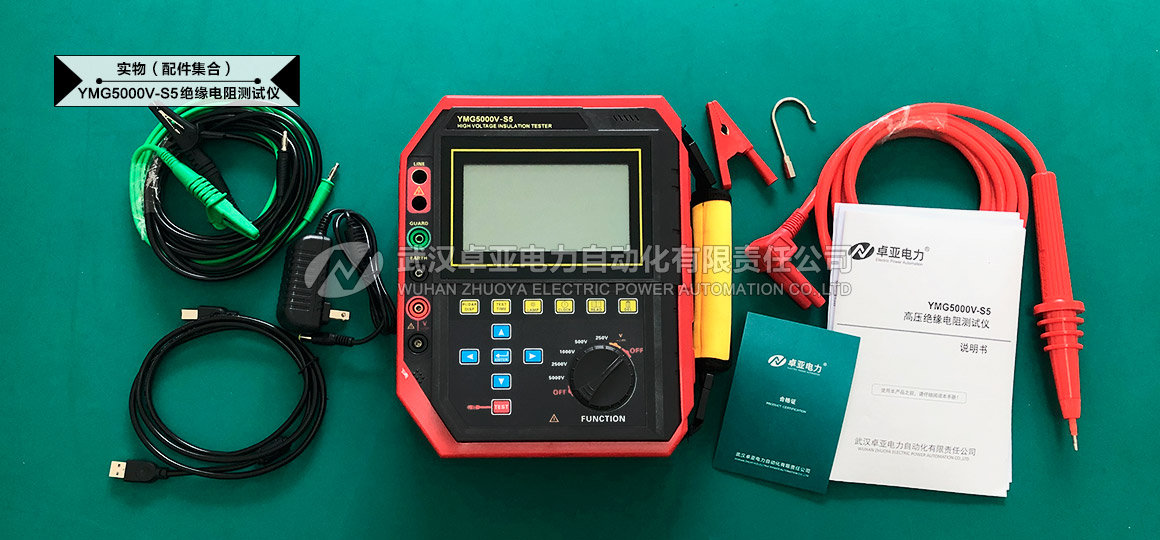

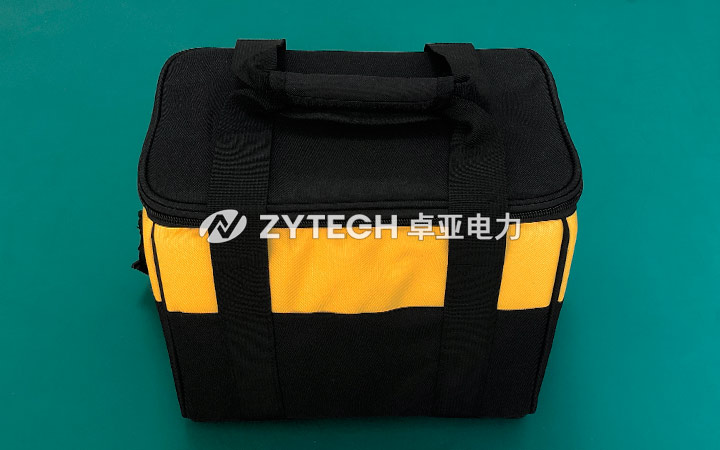

標準配件—— Accessories
說明：標準配(附)件，僅供參考，具體附件以說明書為準。
試驗技術
解決方案
輸、變電運行和施工、交接試驗及預防性試驗設備YMG5000V-S5型5000V絕緣電阻測試儀說明書中詳細介紹了5000V絕緣電阻測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YMG5000V-S5 5000V絕緣電阻測試儀說明書
