三相繼電保護測試儀（工控機型）
ZY-M33
卓亞電力承諾：網站所售本產品滿足電力標準GB7261-2008、DL/T995-2006、DL/T1153-2012，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
微機繼電保護測試儀完全滿足電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。微機繼電保護測試儀可以滿足現場所有繼電保護試驗要求。微機繼電保護測試儀既可對傳統的各種繼電器及繼電保護裝置進行試驗，也可對現代各種微機保護裝置進行各種試驗，特別是用于變壓器差功保護和備自投裝置試驗更加方便。
新款ZY-M33型便攜式微機繼電保護測試儀由卓亞電力公司于2020年推向市場，相對于傳統繼電保護測試儀具有優越的性能、先進的功能、小巧靈活，便攜式設計非常適用于繼電保護工作人員現場試驗，深受繼電保護工作人員的喜愛。微機繼電保護測試儀采用DSP+FPGA結構，16位DAC輸出， 達配高性能工控機，Windows操作系統，8.4寸TFT真彩顯示屏，工業觸摸鍵盤及高敏感觸摸鼠標。微機繼電保護測試儀面板設有USB通信口等，具有軟件自較準及一鍵恢復功能。
個性化定制：電流輸出每相可按需定制10A、20A、30A、40A、50A、60A。
別名：微機繼電保護測試儀、繼電保護測試儀、三相繼電保護測試儀、微機繼保儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀等
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | ZY-M33 |
| 名稱 | 三相微機繼電保護測試儀 |
| 優點 | 整機采用手提式設計，性能優化后，穩定性大大高，整機重11kg，非常便攜，適合工程人員現場使用。上市以來，用戶認可度高。 |
| 工控機 | DSP+FPGA結構，16位DAC輸出，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好 |
| 內置系統 | 經典 Windows XP |
| 輸出（I/U） | 三相電流、四相電壓 |
| 屏幕 | 8.4寸、分辨率800×600、TFT真彩顯示屏 |
| 鍵盤鼠標 | 工業金屬鍵盤和高敏感觸摸鼠標 |
| 通信接口 | USB 2.0（2個） |
| 功放 | 高可靠性模塊式線性功放，可一鍵啟動功放 |
| 指示燈 | 電壓短路指示、電流開路指示 |
| 聯機功能 | USB與PC單機互聯 |
| 面板 | 304不銹鋼面板 |
| 供電 | AC 220V、50Hz |
| 單相電流輸出（有效值） | 0 - 30A/相，精度：0.2% ±5mA |
| 三相并聯輸出(有效值) | 0 - 90A/三相同相位并聯輸出 |
| 三相電流長時間允許值 | 10A |
| 每相最大輸出功率 | 300VA |
| 三相并聯電流最大輸出功率 | 800VA |
| 三并電流最大輸出工作時間 | 10s |
| 頻率范圍 | 0 - 1000Hz，精度0.01Hz |
| 諧波次數 | 2 - 20次 |
| 相位 | 0 - 360°，精度0.1° |
| 直流電流輸出 | 0 - ±20A/相，精度：0.2% ±5mA |
| 單相電壓輸出（有效值） | 0 - 125V/相，精度：0.2% ±5mV |
| 線電壓輸出（有效值） | 0 - 250V |
| 相電壓/線電壓輸出功率 | 75VA/100VA |
| 頻率范圍 | 0 - 1000Hz，精度：0.001Hz |
| 諧波次數 | 2 - 20次 |
| 相位 | 0 - 360°，精度：0.1° |
| 單相電壓輸出幅值 | 0 - ±150V，精度：0.2% ±5mV |
| 線電壓輸出幅值 | 0 - ±300V |
| 相電壓/線電壓輸出功率 | 90VA/180VA |
| 開關量輸入端子 | 8對 |
| 空接點 | 1 - 20mA，24V 裝置內部有源輸出 |
| 電位翻轉 | 無源接點：低阻短接信號；有源接點：DC 0-250V |
| 開關量輸出端子 | 4對，空接點，遮斷容量：110V/2A，220V/1A |
| 時間范圍 | 1ms - 9999s，測量精度：1ms |
| 尺寸、重量 | 338×168×305 (mm3)，約12kg |
| 電源 | AC220V±10%，50Hz，10A |
產品功能—— Features
輸出功能：滿足現場所有試驗要求。具有標準的四相電壓，三相電流輸出，交流電壓125V/相，交流電流30A/相。三相并聯可達90A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。
標準支持：各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
操作系統：經典的Windows XP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
一鍵恢復：Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
結構設計：主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
一鍵功放：功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
聯機接口：采用USB接口直接和PC機通訊，無須任何轉接線，方便使用�？蛇B接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。
電源功能：配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
自較準功能：具有軟件自較準功能，自動校準精度，從而大大提高了精度的穩定性。

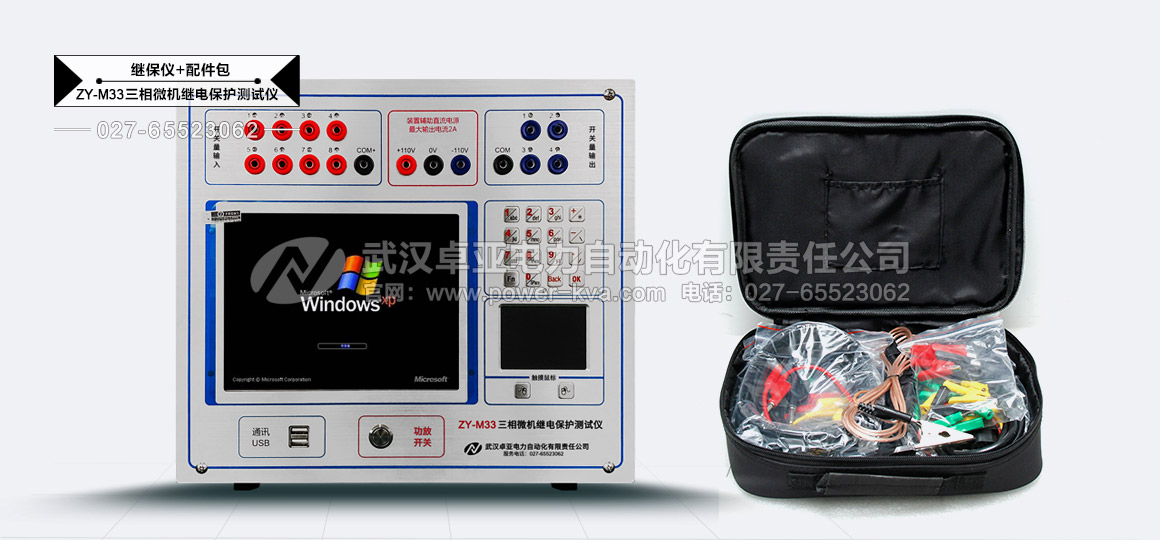

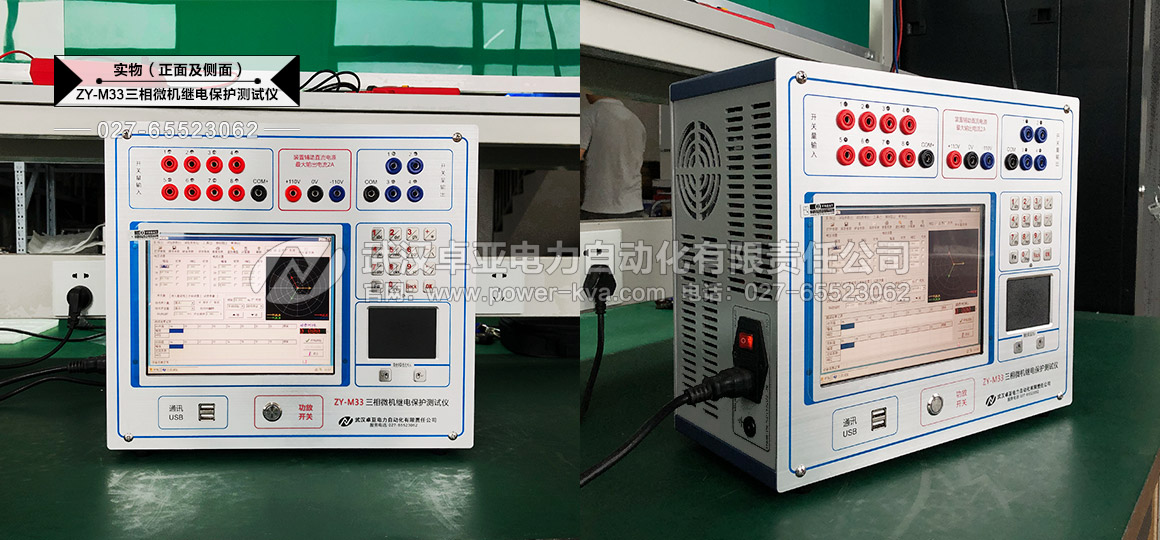

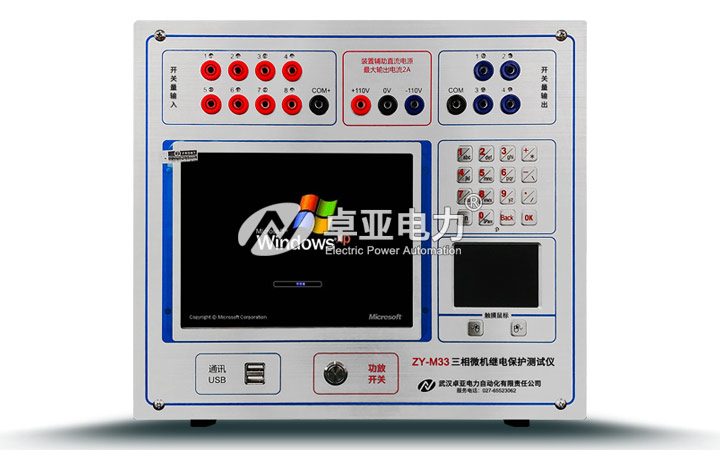

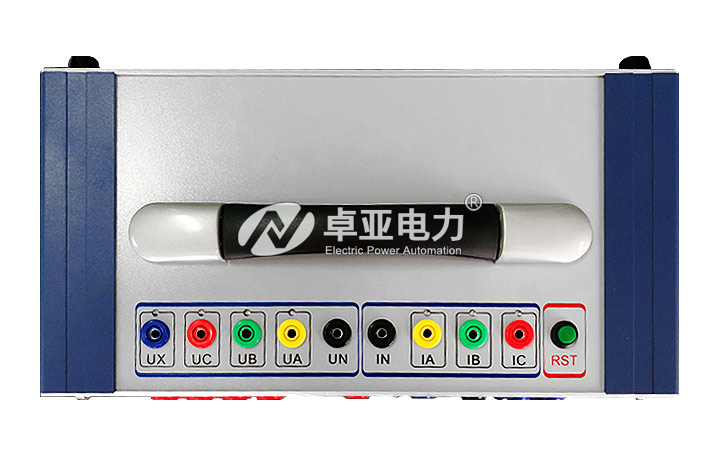

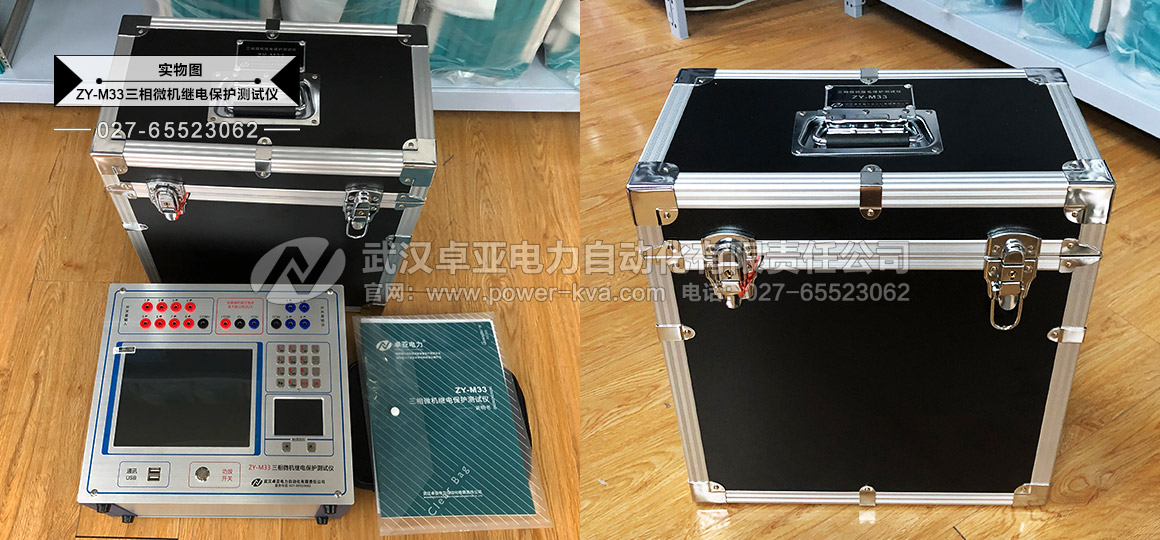

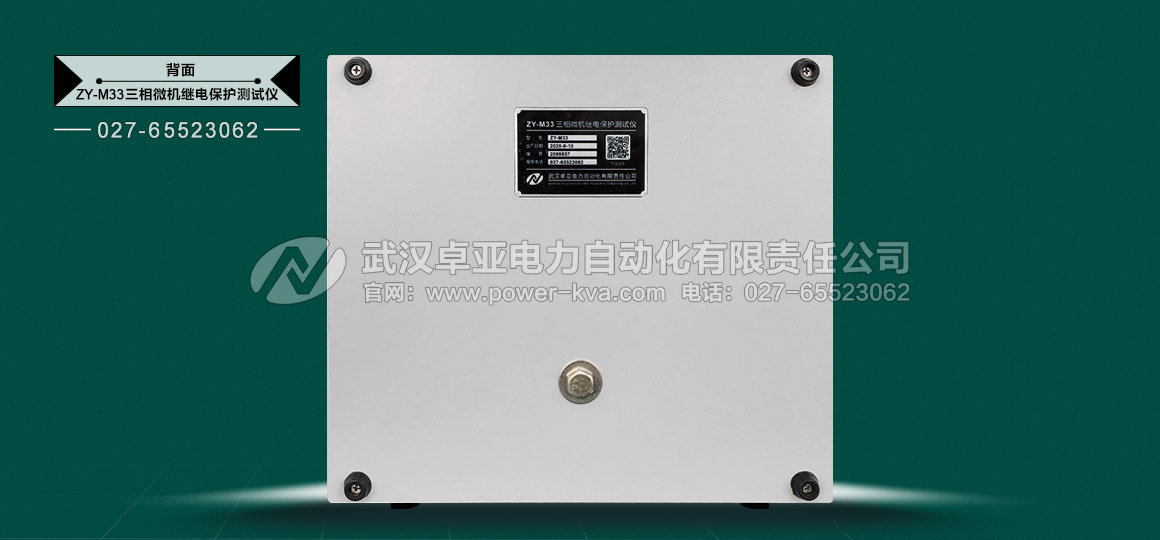

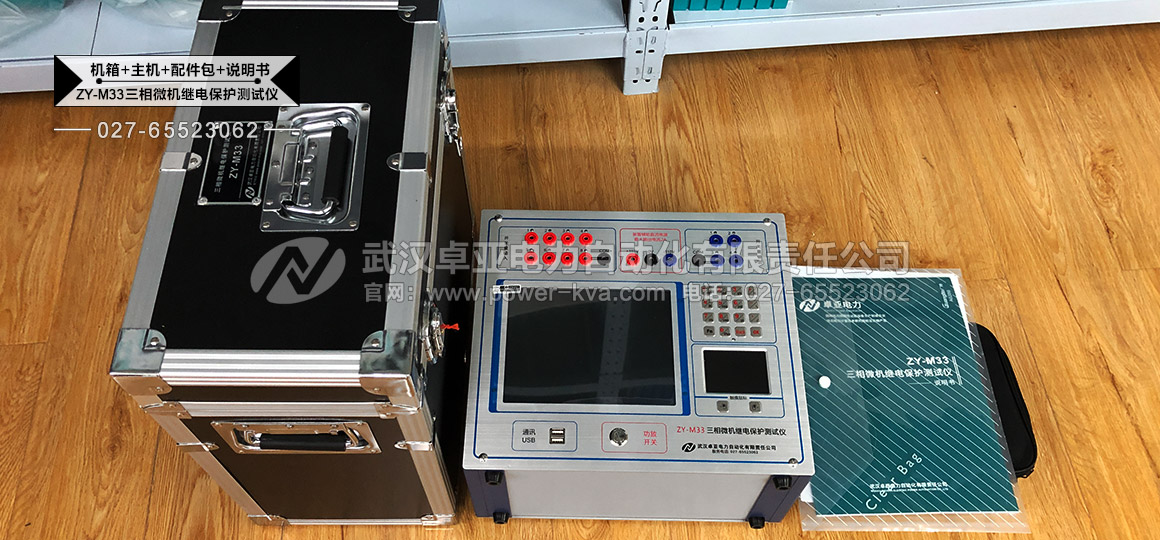

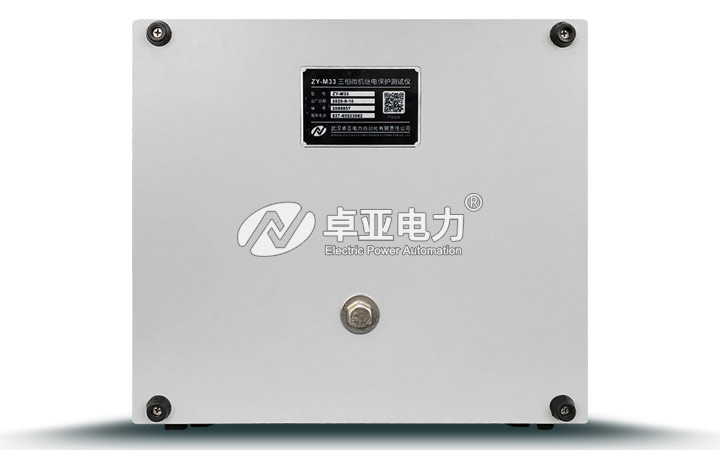

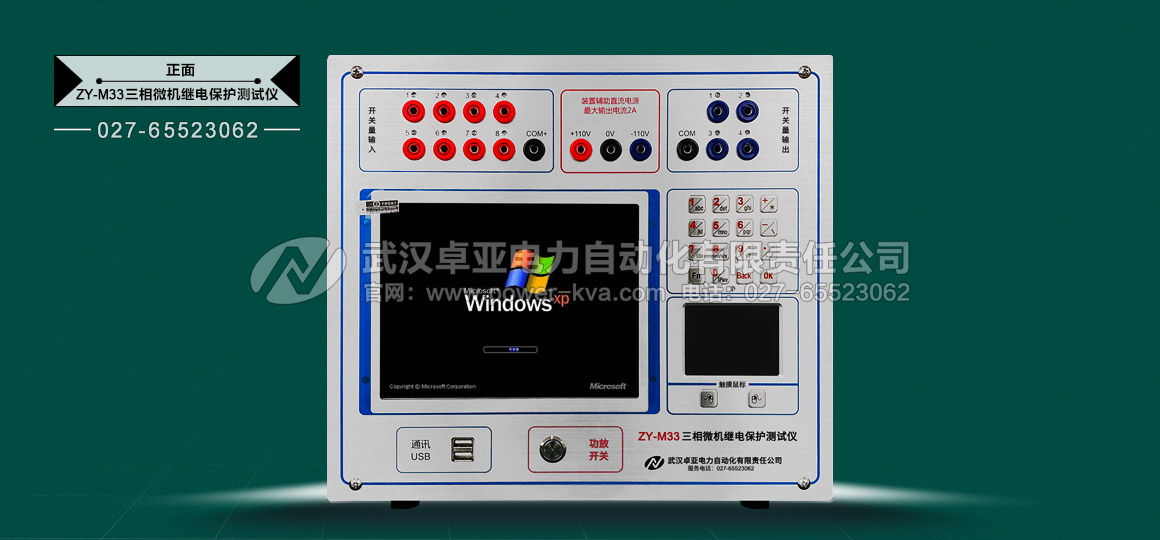

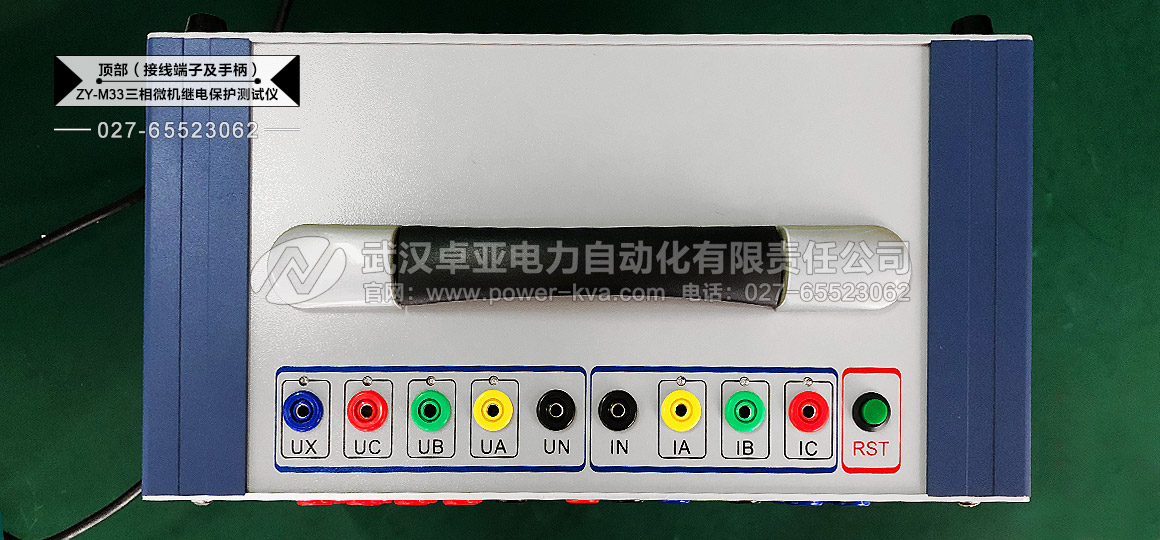

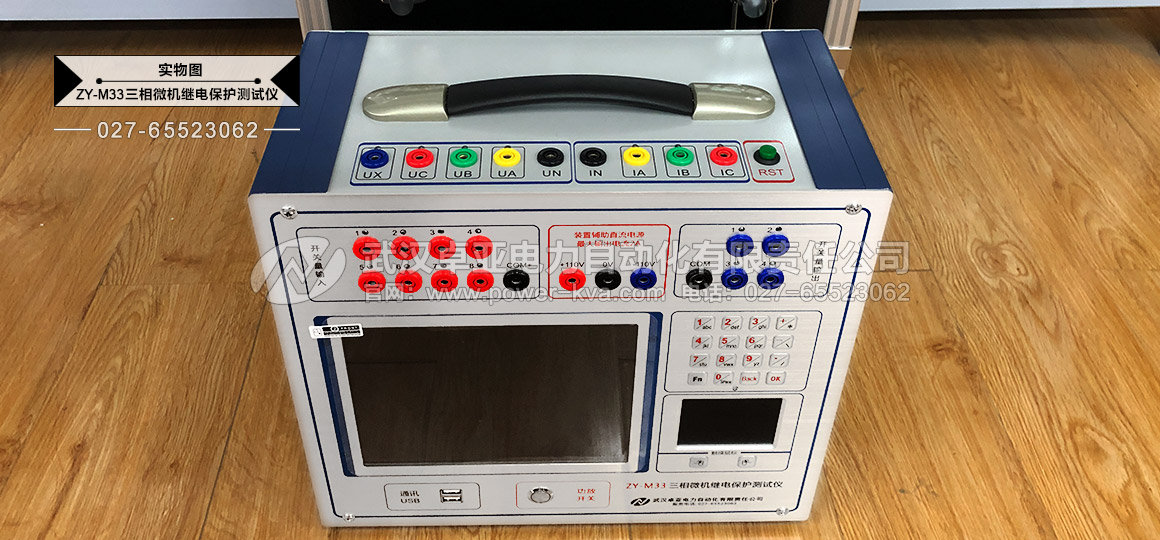

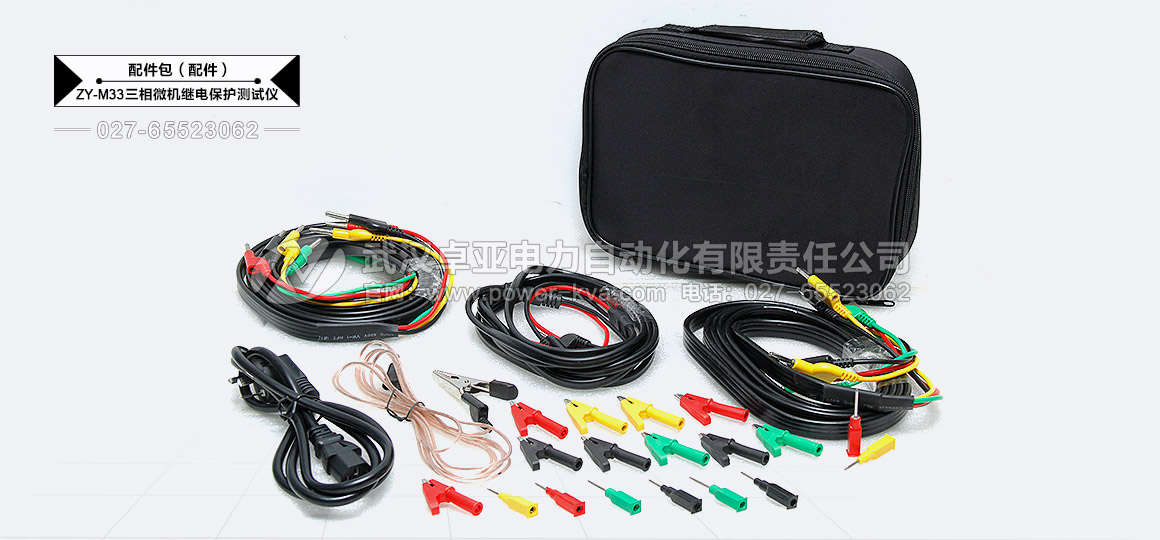

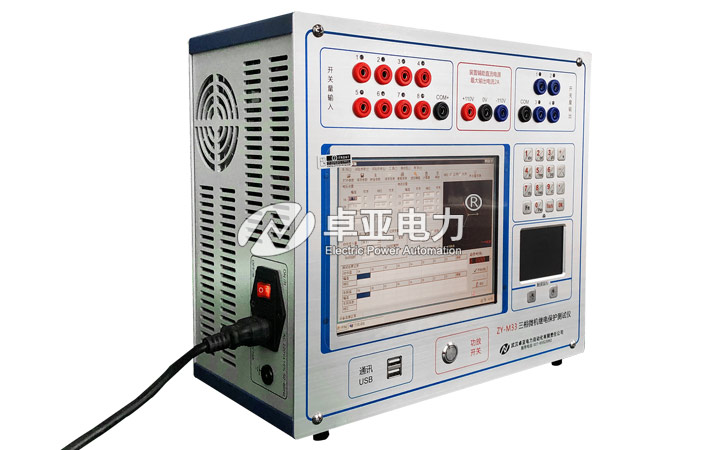

圖片展示—— Photo
