六相微機繼電保護測試儀
ZY-L62
卓亞電力承諾：網站所售本產品滿足電力標準GB7261-2008、DL/T995-2006、DL/T1153-2012，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
ZY-L62六相微機繼電保護測試儀又稱微機繼電保護測試儀、六相繼電保護測試儀、六相繼保儀、六相微機繼保儀、六相繼保測試儀及工控機六相微機繼電保護測試儀，六相微機繼電保護測試儀是繼電保護裝置專用電力測試儀。六相微機繼電保護測試儀參照《微機型繼電保護試驗裝置技術條件》依據繼電保護測試標準GB7261-2008而研發的一種新型工控微機繼電保護測試儀。
ZY-L62六相微機繼電保護測試儀裝置有8路開入和4路開出，六相微機繼電保護測試儀開關量輸入電路可兼容空接點和0～250V電位接點，電位方式時，0～6V為合，11～250V為分，微機繼電保護測試儀開關量可以方便地對各相開關觸頭的動作時間和動作時間差進行測量，ZY-L62六相微機繼電保護測試儀采用高速數字控制處理器作為輸出核心，六相微機繼電保護測試儀軟件上應用32位雙精度算法產生各相任意的高精度波形由于采用內部源獨立處理結構，結構緊湊，修正了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題，六相微機繼電保護測試儀是繼保工作者得心應手的好工具。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 輸出精度 | ≤0.5A / ±2mA、＞0.5A / 0.2% |
| 6相電流輸出時每相輸出 | 0～30A |
| 3相電流輸出時每相輸出 | 0～60A |
| 6相并聯電流輸出（有效值） | 0～180A |
| 相電流長時間允許值 | 10A |
| 相電流最大輸出功率 | 400VA |
| 6相并聯電流最大輸出時間 | 10s |
| 頻率范圍（基波） | 0～1000Hz |
| 諧波次數 | 1～20 次 |
| 輸出精度 | 0.5級 |
| 電流輸出 | 0～±10A / 每相，0～20A / 兩相疊加 |
| 最大輸出負載電壓 | 20V |
| 輸出精度 | 0.2級 |
| 相電壓輸出（有效值） | 0～120V |
| 線電壓輸出（有效值） | 0～240V |
| 相電壓/線電壓輸出功率 | 80VA / 100VA |
| 頻率范圍（基波） | 0～1000Hz |
| 諧波次數 | 1～20次 |
| 輸出精度 | 0.5級 |
| 相電壓輸出幅值 | 0～±160V |
| 線電壓輸出幅值 | 0～±320V |
| 相電壓/線電壓輸出功率 | 70VA / 140VA |
| 開關量輸入 | 10路 | 空接點： 1～20mA，24V |
| 開關量輸出 | 8對 | 電位接點接入："0"：0～ +6V； "1"：+11 V～ +250V，DC：220V／0.2A；AC：220V／0.5A |
| 時間測量范圍 | 測量范圍：0.1ms ～ 9999s 、測量精度：0.1mS | |
產品功能—— Features
2、操作方式：該微機繼電保護測試儀直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定
3、新型高保真線性功放：輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良

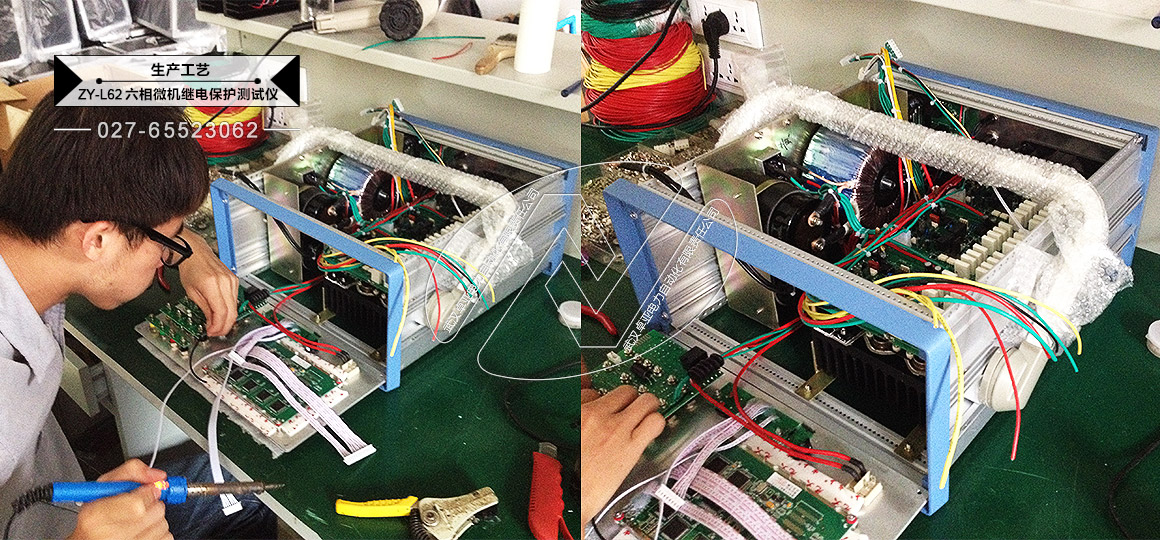

4、高性能主機：輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便

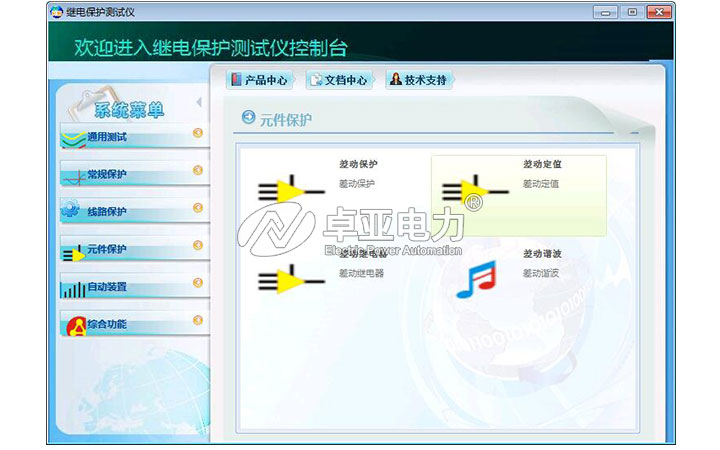

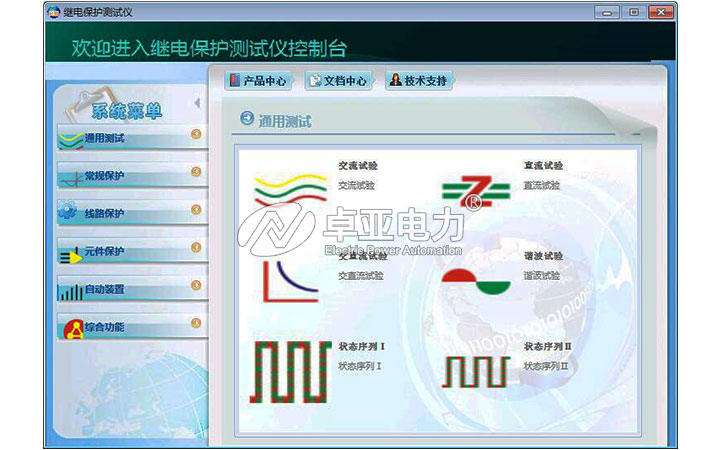

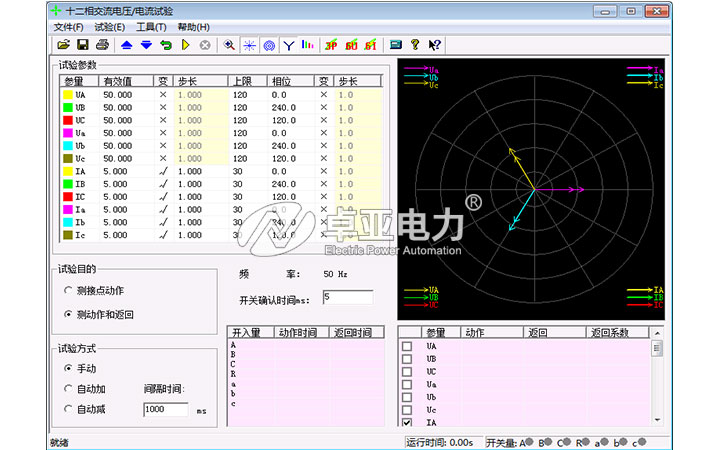

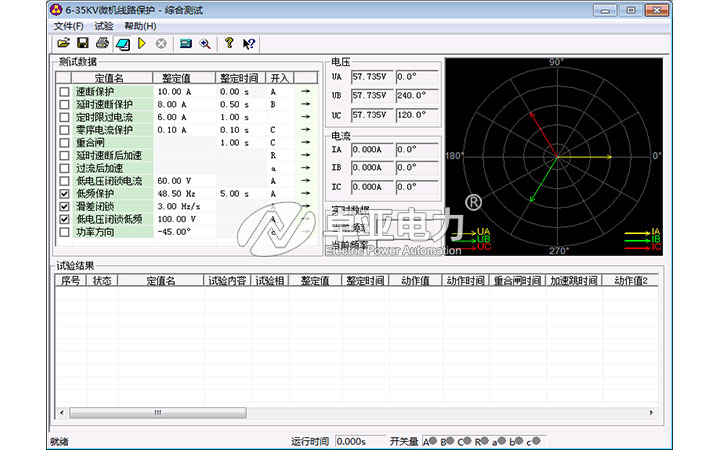

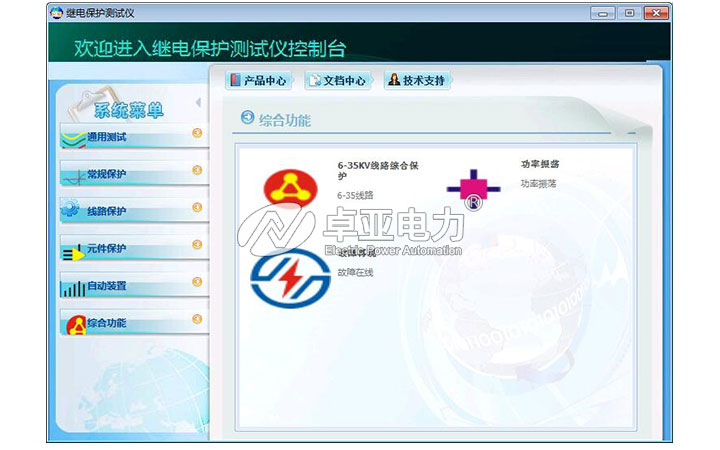

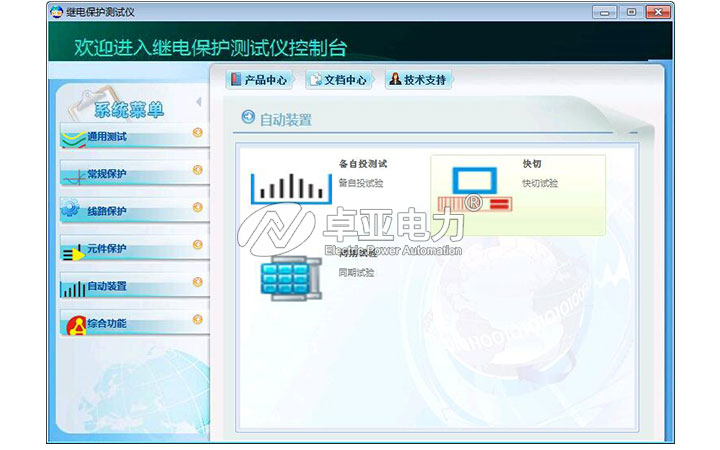

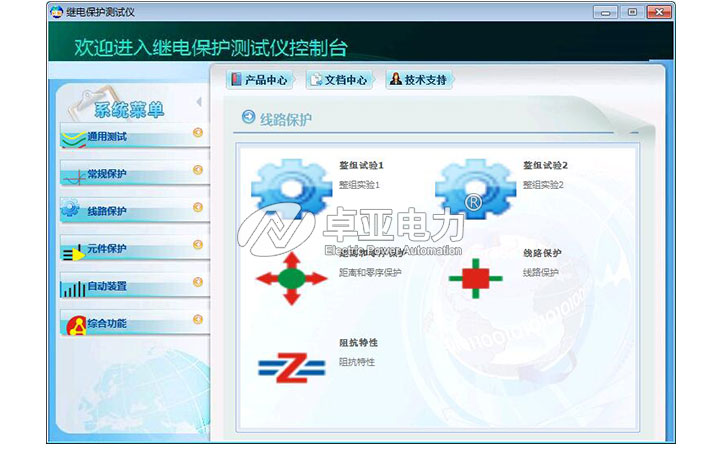

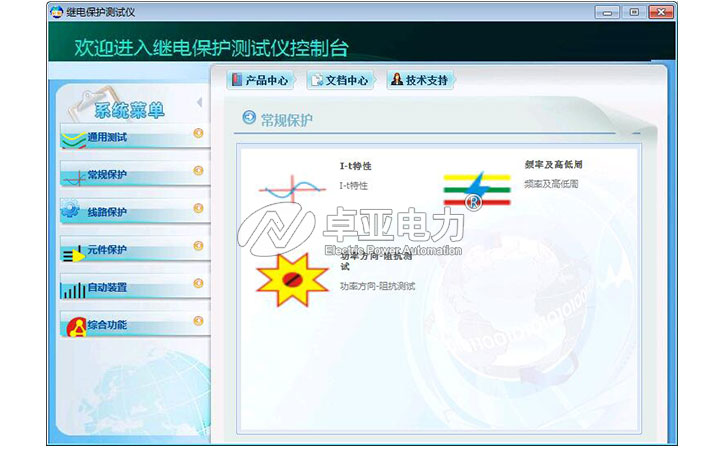

5、軟件功能強大：可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試

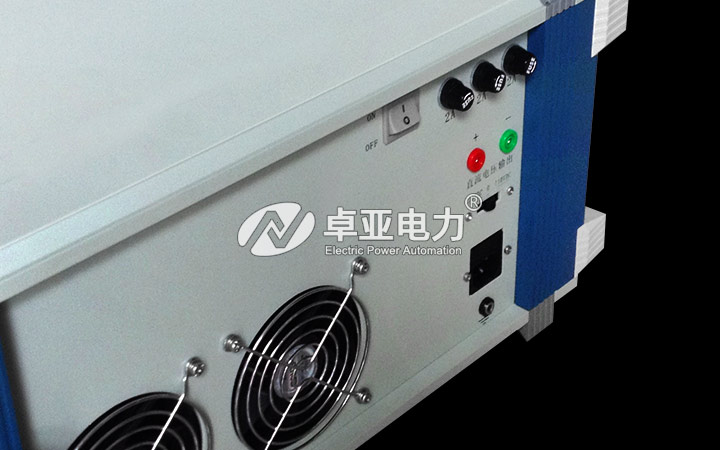

6、該六相微機繼電保護測試儀具有獨立專用直流電源輸出：設有一路110V 及 220V專用可調直流電源輸出

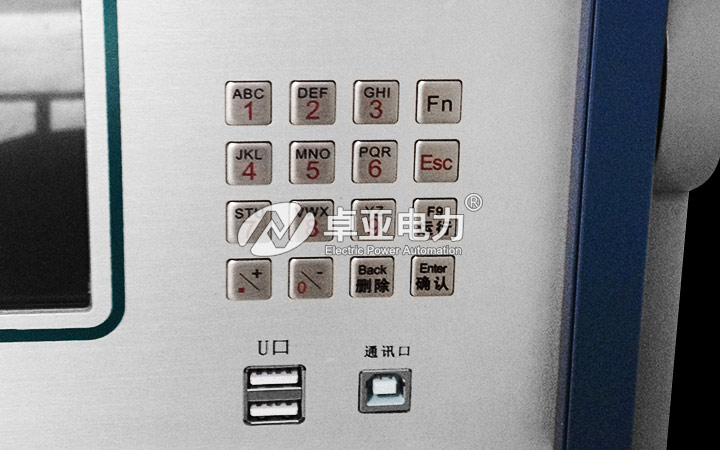

7、接口完整：裝置帶有USB通訊口，該微機繼電保護測試儀可與計算機及其它外部設備通信
8、自我保護功能：散熱結構設計合理，硬件保護措施可靠完善，該六相微機繼電保護測試儀具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能

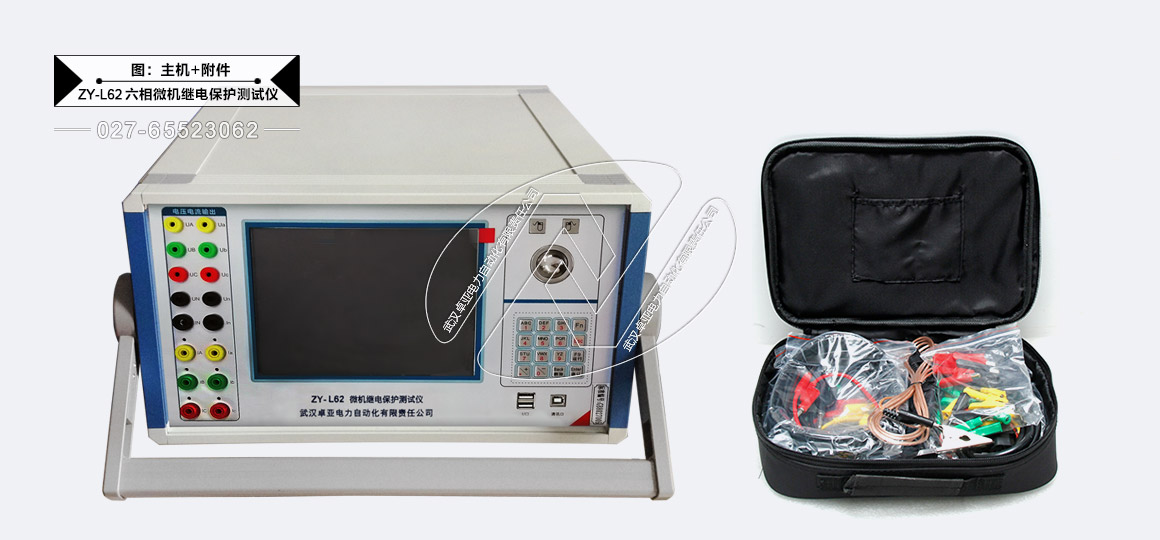

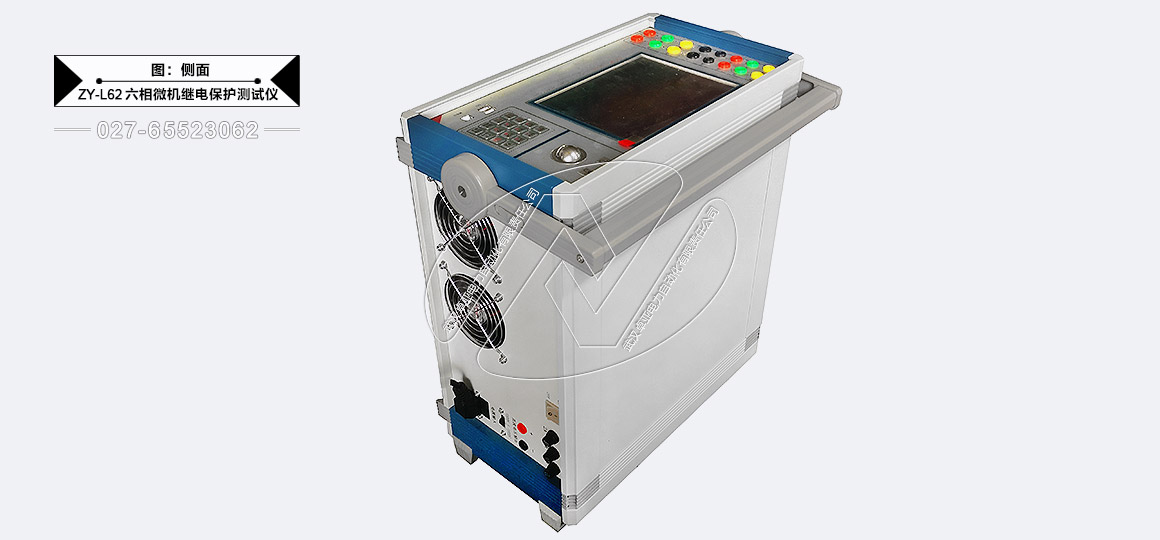

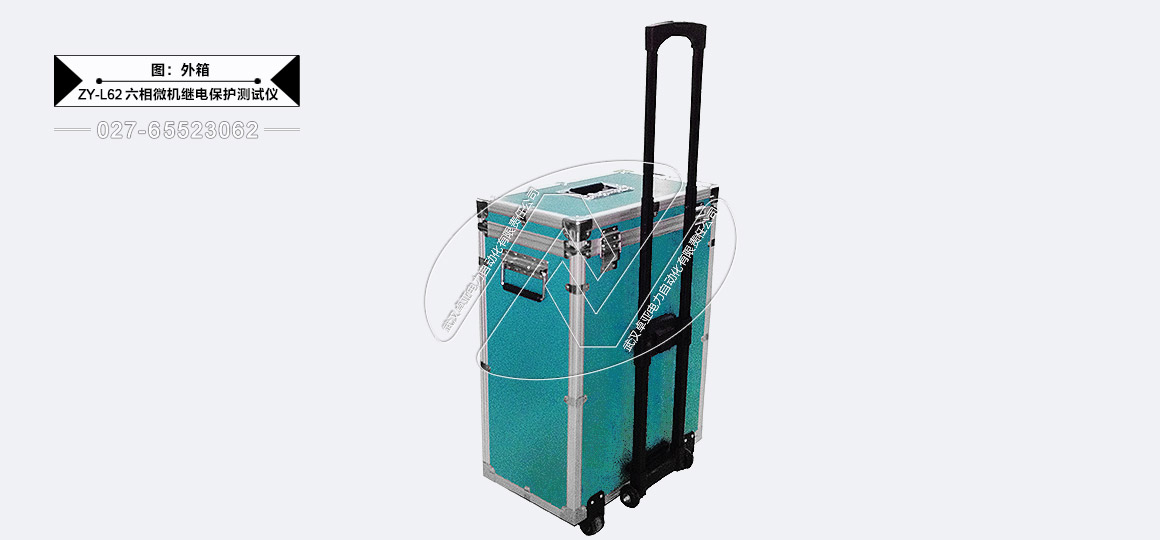

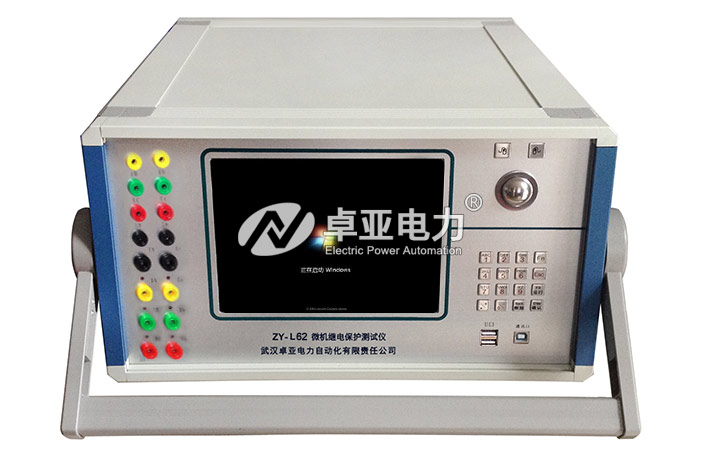

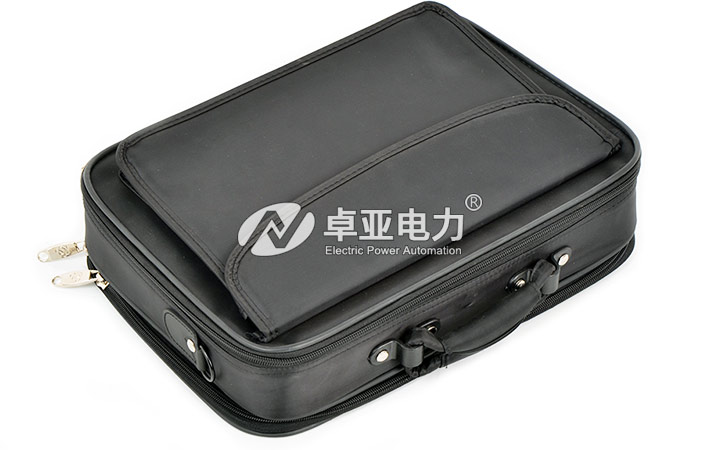

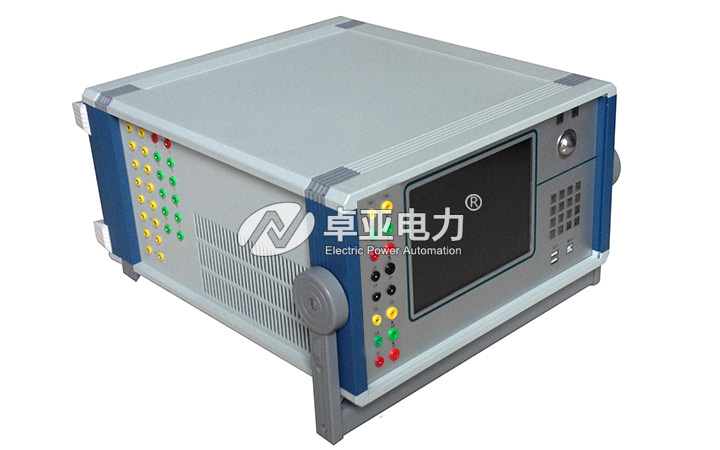

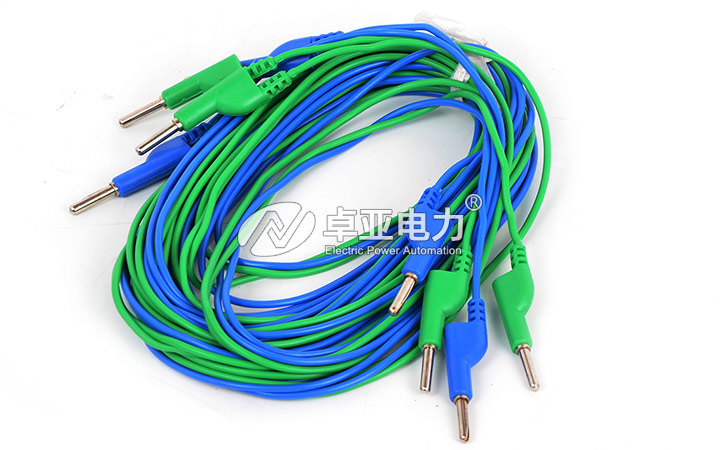

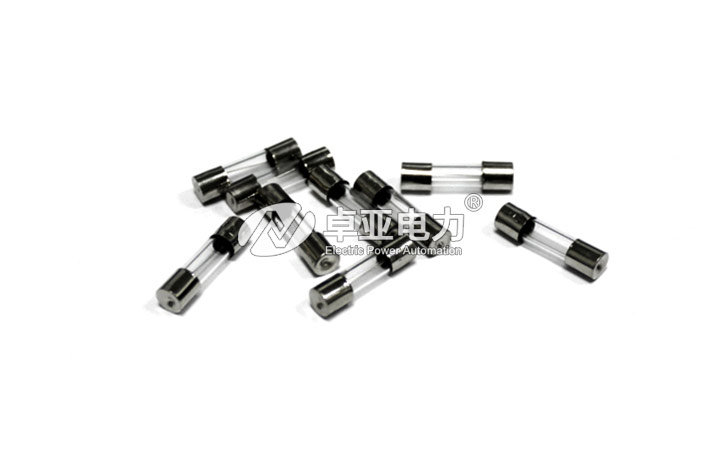

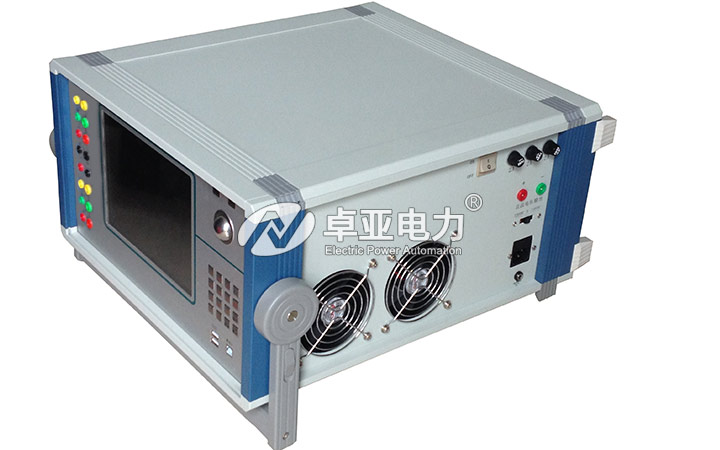

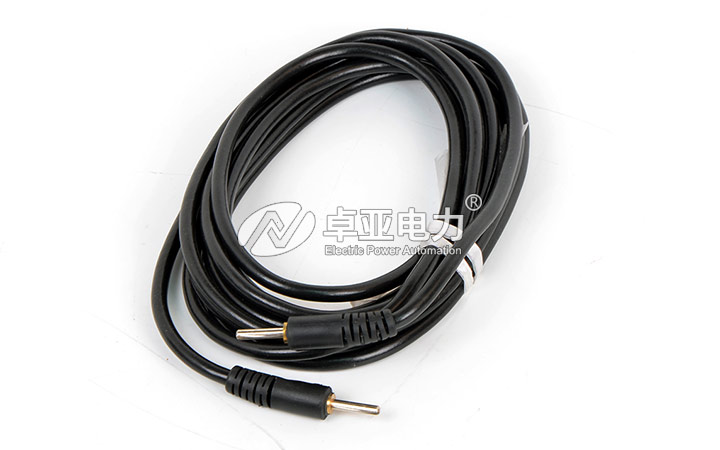

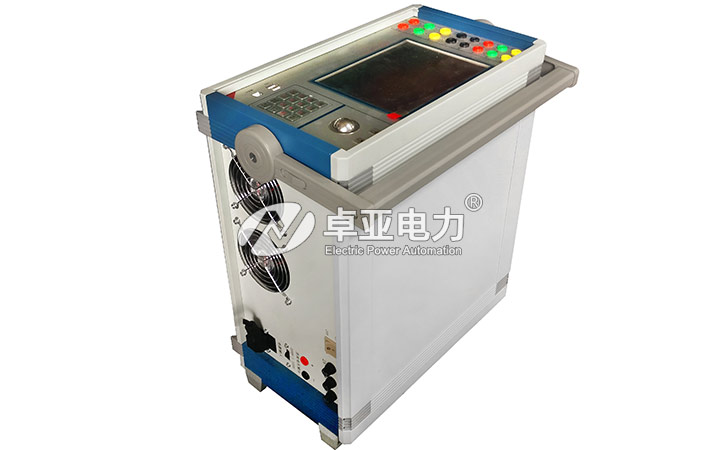

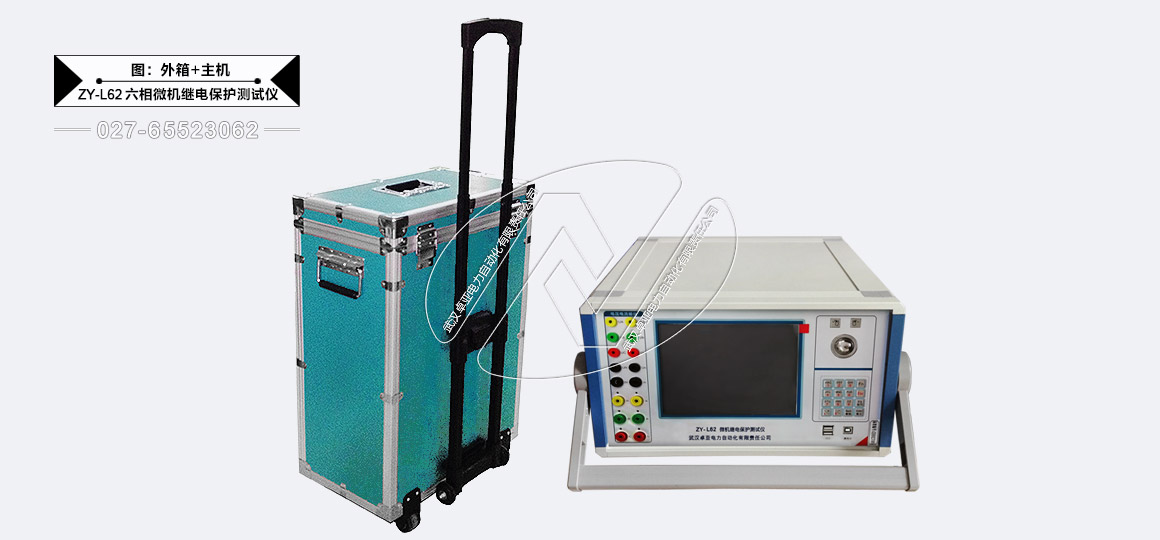

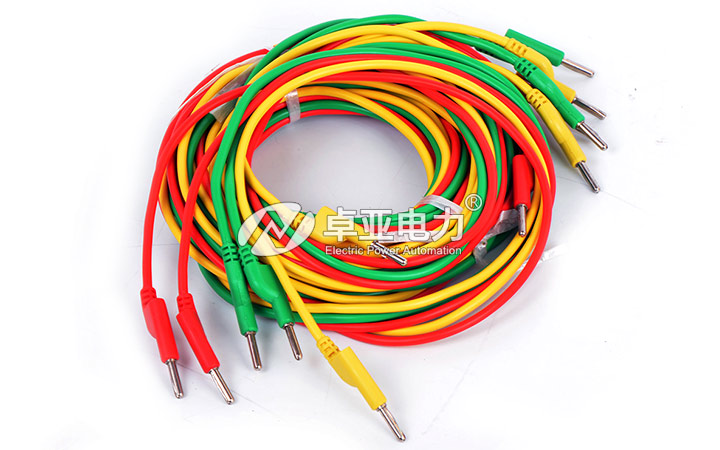

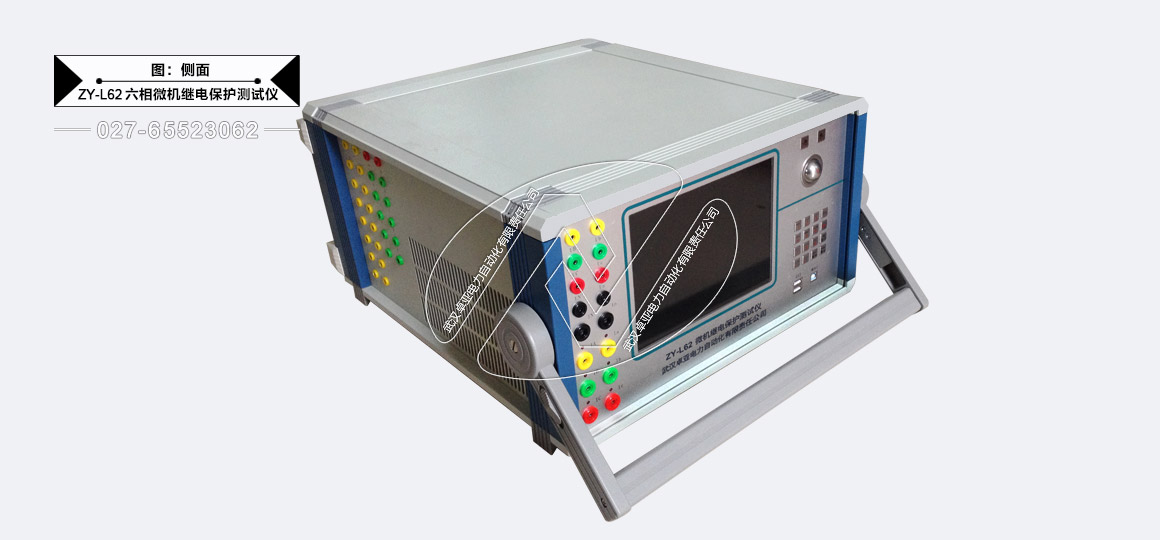

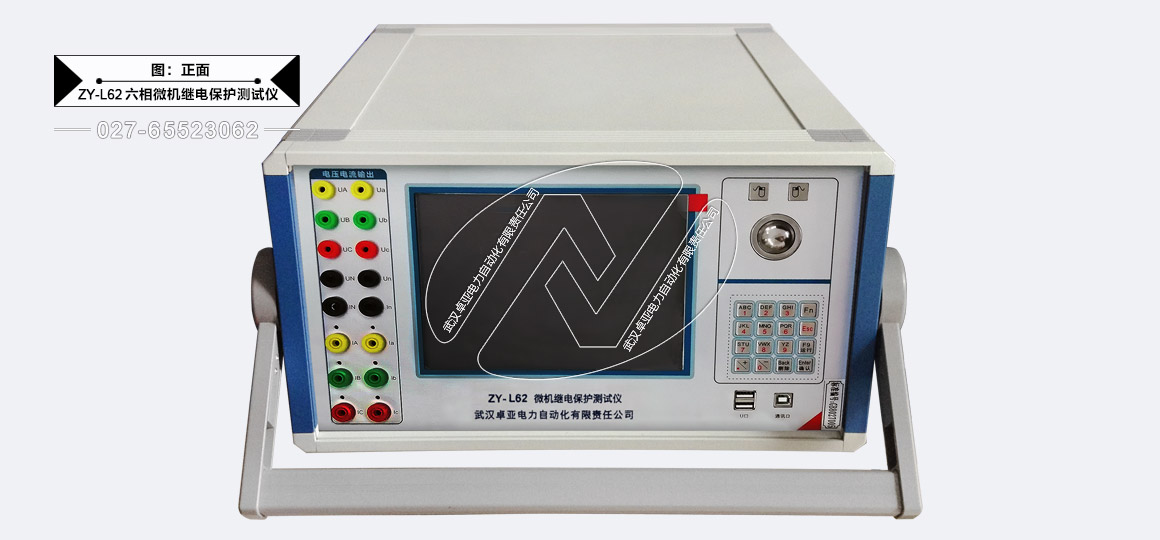

圖片展示—— Photo

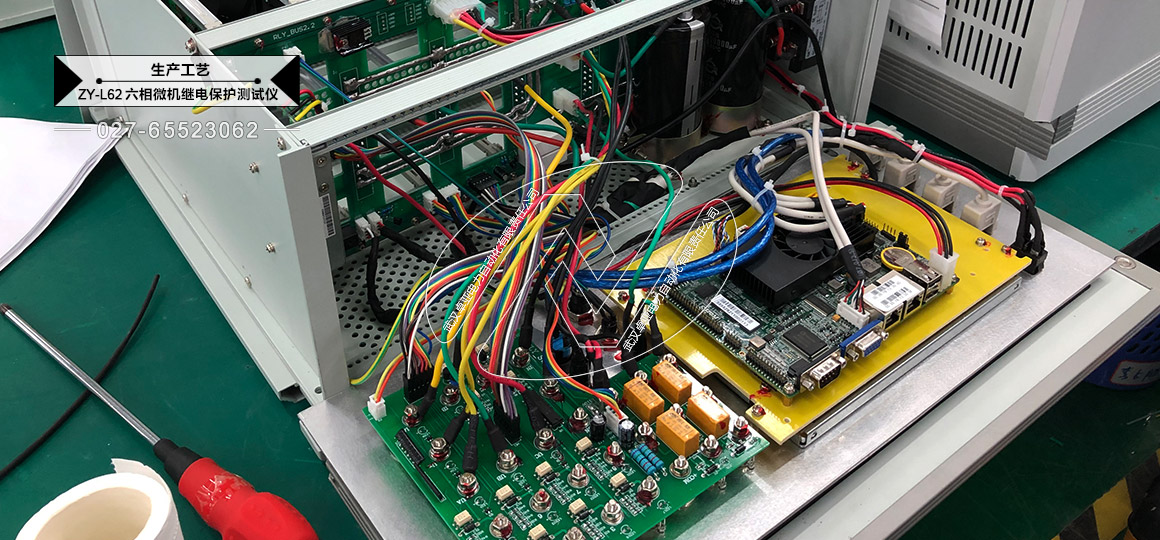

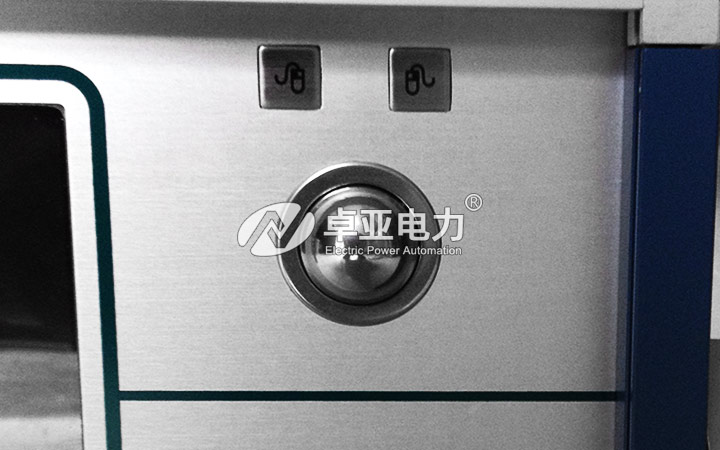

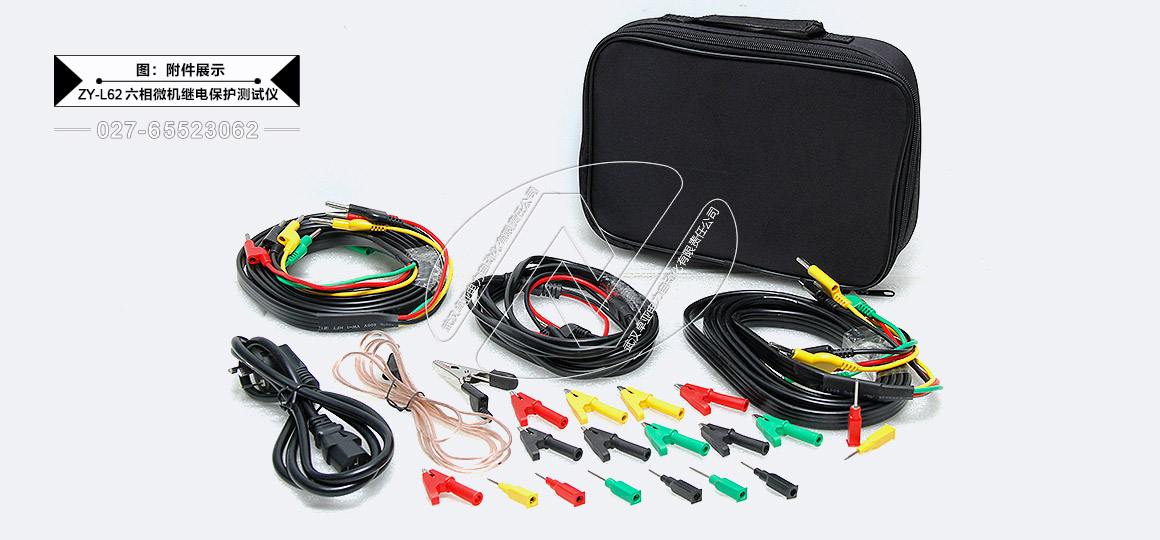

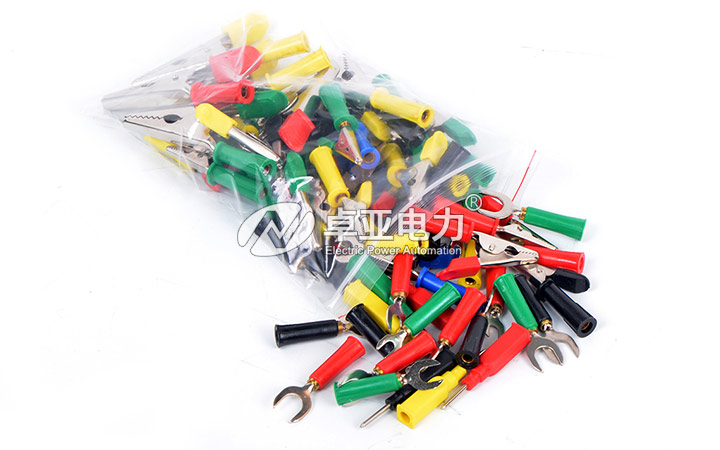

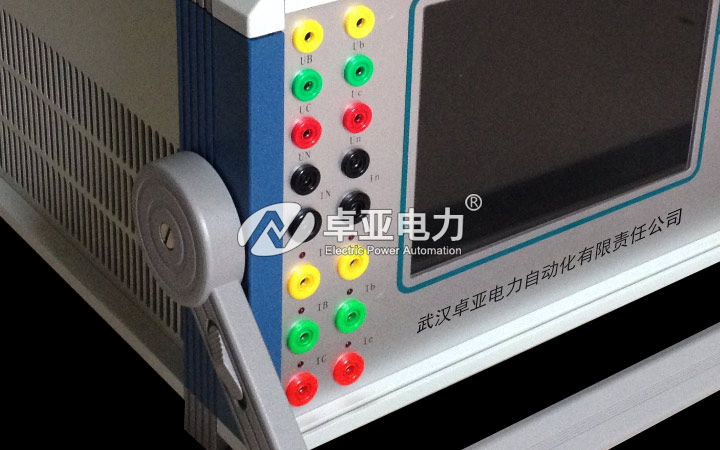

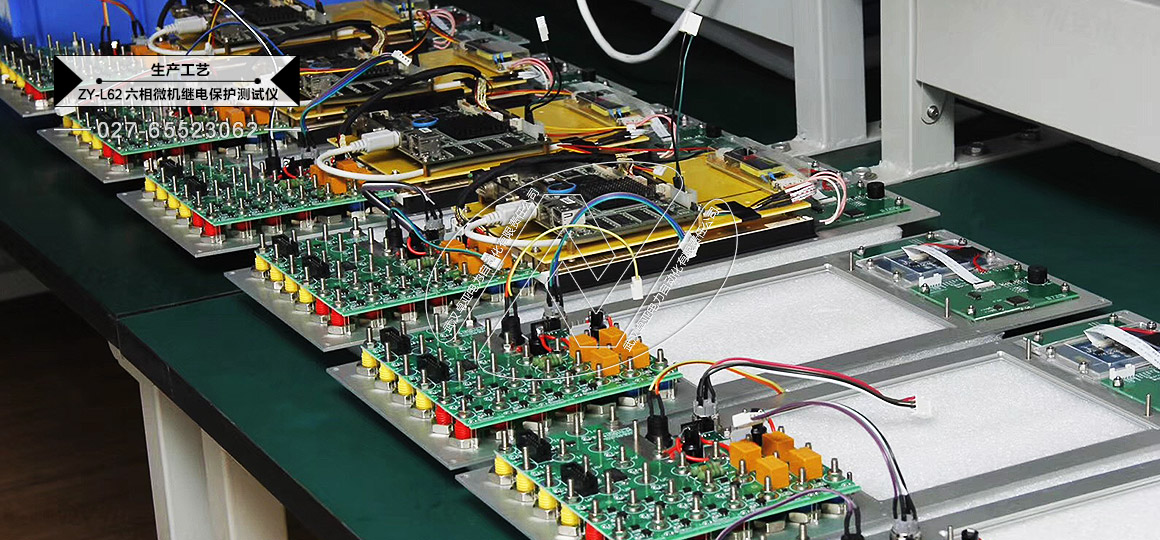

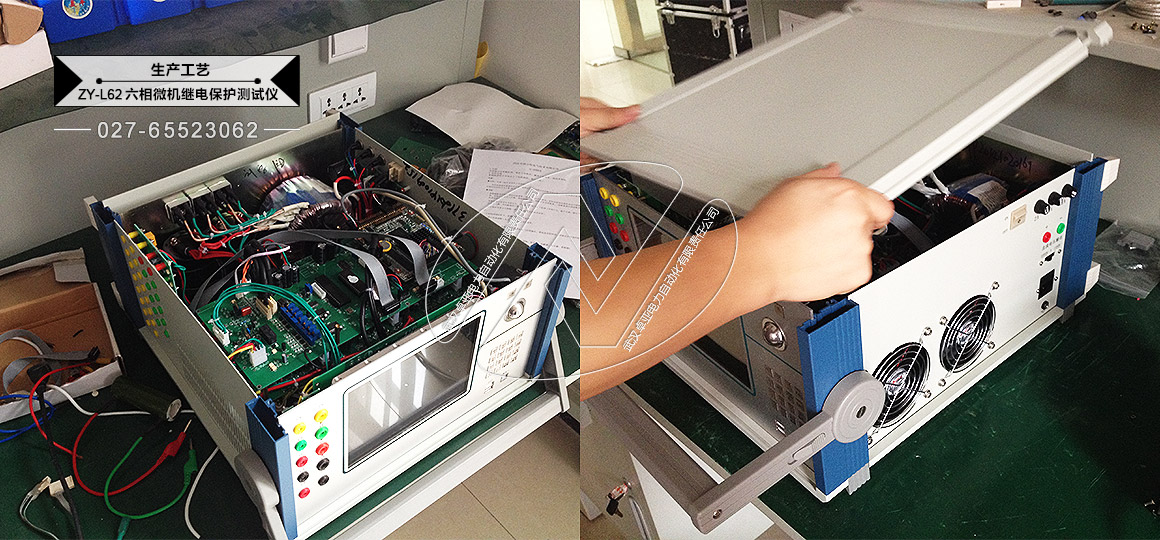

產品細節—— Picture
試驗技術
解決方案
輸、變電運行和施工、交接試驗及預防性試驗設備ZY-L62型六相微機繼電保護測試儀說明書中詳細介紹了六相微機繼電保護測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
ZY-L62 六相微機繼電保護測試儀說明書
