瓦斯繼電器校驗儀（便攜式）
ZYJB-WS瓦斯繼電器校驗儀，武漢卓亞電力自動化有限責任公司是瓦斯繼電器校驗儀廠家，瓦斯繼電器校驗儀用于檢測校驗瓦斯氣體繼電器流速值、容積值、密封壓力值，專用瓦斯氣體繼電器壓力釋放閥校驗的檢測校驗裝置。可校驗國內90%以上的瓦斯繼電器，瓦斯繼電器校驗儀又稱便攜式瓦斯繼電器校驗儀、瓦斯氣體繼電器校驗裝置、瓦斯氣體繼電器校驗儀 ……
卓亞電力承諾：網站所售本產品滿足電力標準DL/T540-1994，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
ZYJB-WS瓦斯繼電器校驗儀又稱便攜式瓦斯繼電器校驗儀、瓦斯氣體繼電器校驗儀、變壓器瓦斯繼電器校驗儀及瓦斯繼電器測試儀。瓦斯繼電器校驗儀是專門爭對瓦斯氣體繼電器進行校驗檢測的測試儀裝置。瓦斯繼電器校驗儀是校驗瓦斯繼電器流速值、容積值、密封壓力值的專用瓦斯氣體繼電器壓力釋放閥校驗的檢測校驗裝置。瓦斯繼電器校驗儀適用于國內90%以上的瓦斯繼電器校驗。

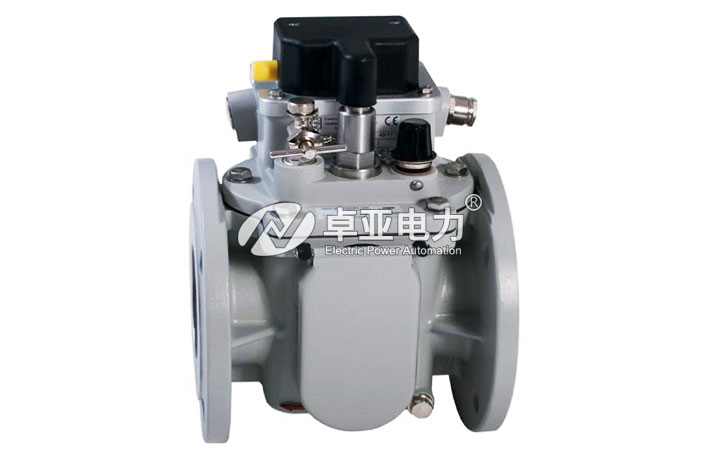

瓦斯繼電器又稱為瓦斯氣體繼電器，是一種油浸式變壓器中的保護單元，安裝在變壓器油枕下的油管中。
ZYJB-WS瓦斯繼電器校驗儀及瓦斯繼電器檢測儀是校驗瓦斯繼電器流速值，容積值，密封壓力值的專用氣體繼電器壓力釋放閥校驗儀設備，瓦斯繼電器測試儀采用微機控制技術，瓦斯繼電器測試儀通過檢測高精度壓力傳感器，瓦斯繼電器測試儀模擬變壓器內部故障時，瓦斯繼電器測試儀瞬時爆破脈沖壓力方法計算出流速值，以達到檢測瓦斯繼電器重瓦斯保護動作值，該瓦斯繼電器校驗儀采用精密容器結合美國MCC公司的微壓精密傳感器，檢測瓦斯繼電器內部排除液體體積方法計算出輕瓦斯容積值，ZYJB-WS瓦斯繼電器校驗儀適用于國內90%以上的瓦斯繼電器校驗，該瓦斯繼電器校驗儀采用觸屏炒作，測試時間短， 瓦斯繼電器校驗儀廣泛的適用于煤礦及電力企業。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | ZYJB-WS | |
| 名稱 | 瓦斯繼電器校驗儀、變壓器瓦斯繼電器校驗儀、便攜式瓦斯繼電器校驗儀 | |
| 保護等級 | IP65 | |
| 執行標準 | 符合DL/T540-1994標準及IEC | |
| 電源輸入 | 50HZ、220V | |
| 流速檢測(重瓦斯) | 0.1—0.5m/s 0.05m/s 分辨率 0.01 0.5-2.5m/s 0.1m/s 分辨率 0.1 最大誤差≤1% |
|
| 容積檢測(輕瓦斯) | 0—300mL 分辨率 0.01mL 300mL-700mL 分辨率 0.1mL 最大誤差≤1% |
|
| 測試方式 | 全自動測量、半自動測量、手動測量三種測量方法 | |
| 密封檢測 | 0—150Kpa 分辨率0.1 0—300Kpa 分辨率1.0 |
|
| 綜合誤差 | <1.0 | |
| 測試檔位 | 1min，5min，10min，20min, 40min | |
| 型號 | ZYJB-WS2 | |
| 名稱 | 瓦斯繼電器校驗儀、變壓器瓦斯繼電器校驗儀 | |
| 流速檢測(重瓦斯) | 0.4—1.8m/s.,最小分辨率0.1m/s.精度1.0級。 | |
| 容積檢測(輕瓦斯) | 0—500mL。最小分辨率0.1mL.最大誤差≤4％。 | |
| 瓦斯繼電器校驗儀密封檢測 | 0—150Kpa;最小分辨率0.1Kpa,精度1.0級 | |
| 時間四檔選擇 | 1min，5min，10min，20min | |
產品功能—— Features
2、多種法蘭盤變頭：特殊設計，方便更換、測量穩定，瓦斯繼電器校驗儀可對各種規格（Φ25、Φ50、Φ80以及其他口徑）瓦斯繼電器進行高精度穩定測量
3、流速測量（重瓦斯測量）：該瓦斯繼電器校驗儀通過巧妙的管道設計，配合法蘭盤變頭，采用精確計算、實驗驗證的壓力與流速算法，精準完成各種規格瓦斯繼電器的流速測量，測量分辨率達到了0.1米/秒，且重復性好

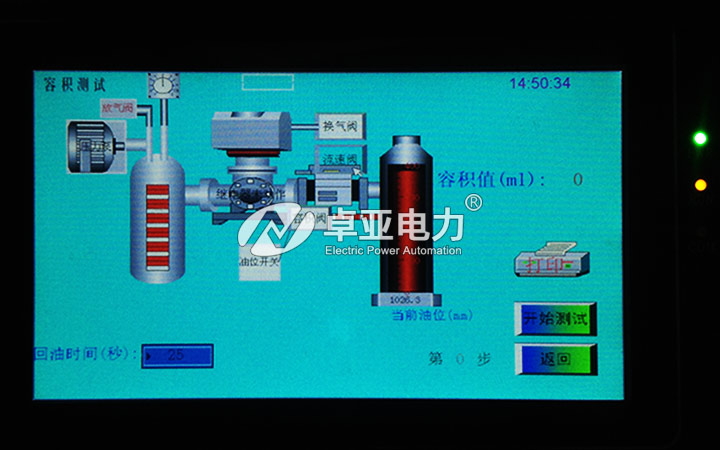

4、容積測量（輕瓦斯測量）：通過精確地管路計算和美國生產的微壓力傳感器，實現了容積的實時精準測量。測量分辨率達到了1毫升

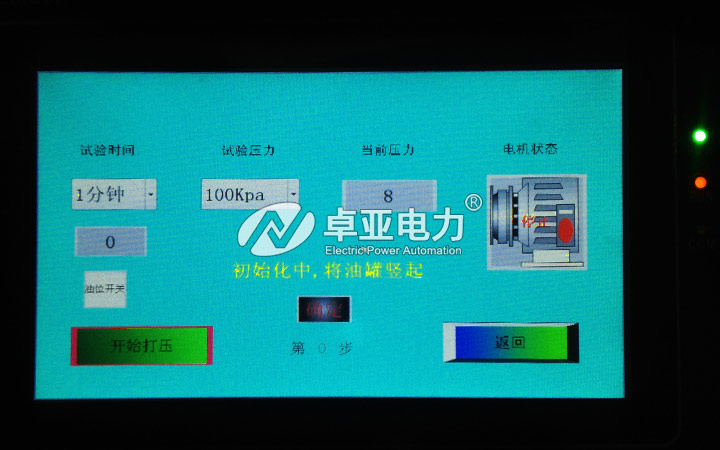

5、密封測量：該瓦斯繼電器校驗儀通過合理的管路設計與布局，利用超靜音打氣泵加壓模擬瓦斯內部受壓來檢測繼電器的密封性能
6、設備性能穩定：信號線路、動力線路、氣動管路完全分離，各模塊分離布局，完善屏蔽，充分保證了設備對現場試驗環境的適應性與可靠性

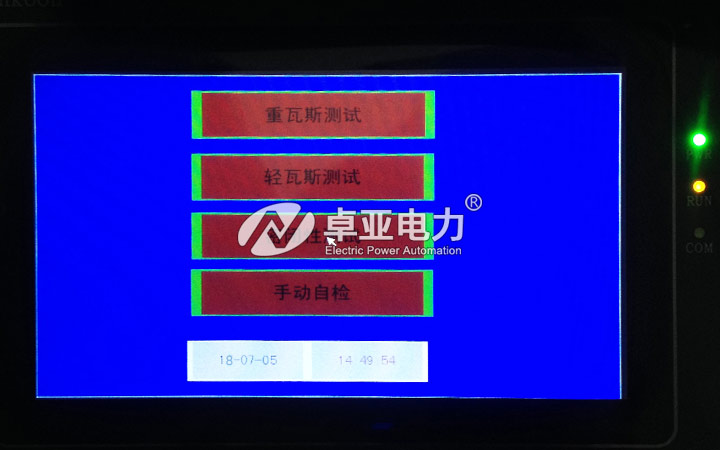

7、觸摸操作，界面美觀：7寸全中文彩色觸摸圖形操作界面，操作直觀、簡單，并可對結果進行查看、分析和打印
8、測試時間短：該瓦斯繼電器校驗儀采用最優化設計，流速檢測時間比國內同類產品減少一半以上

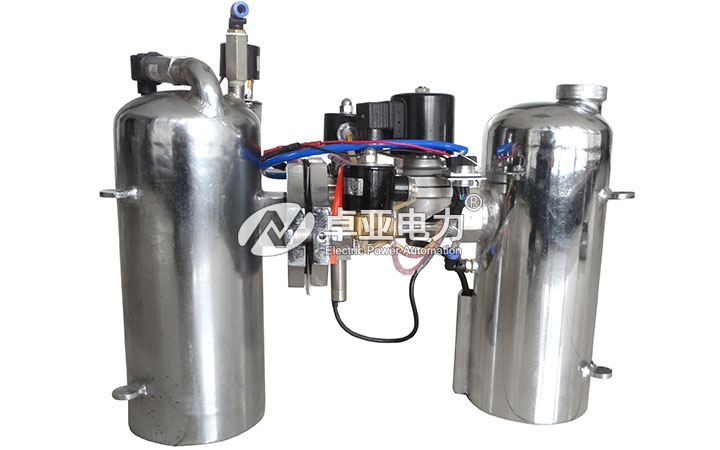

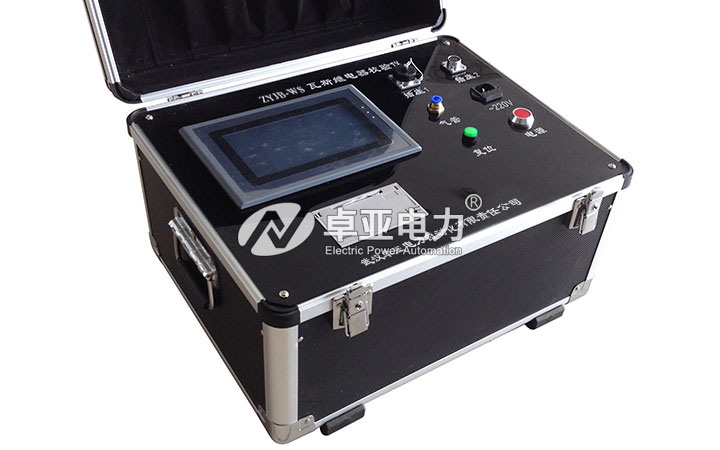

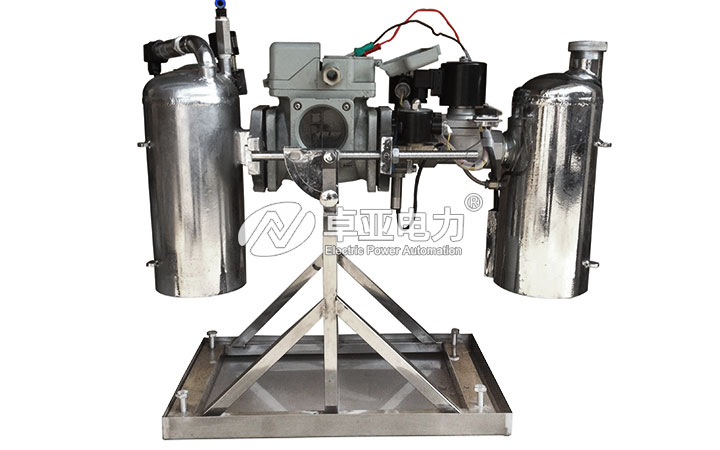

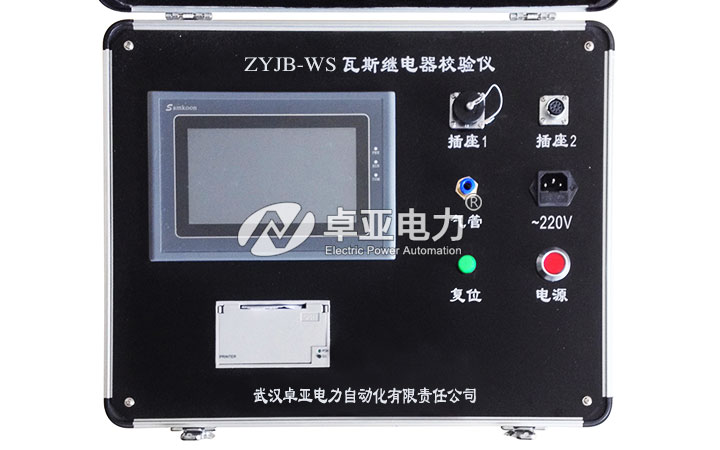

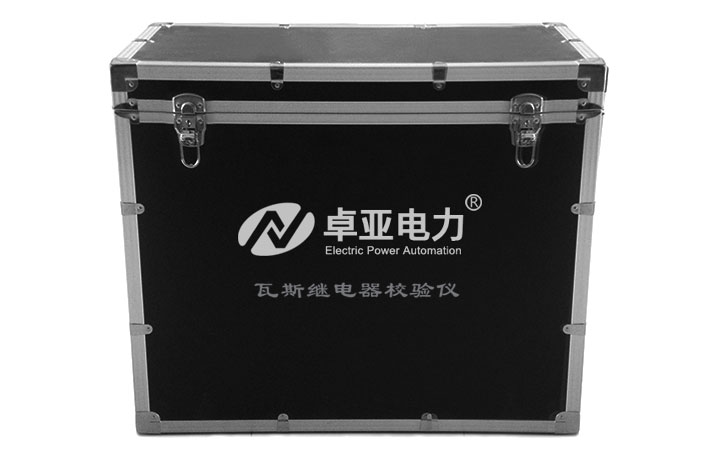

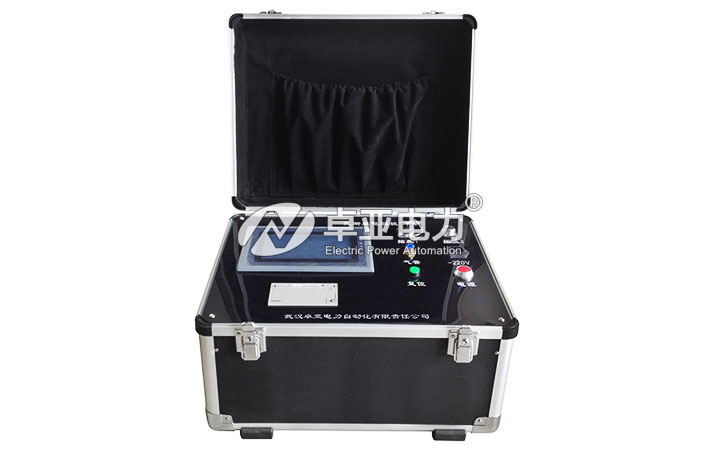

產品細節—— Picture

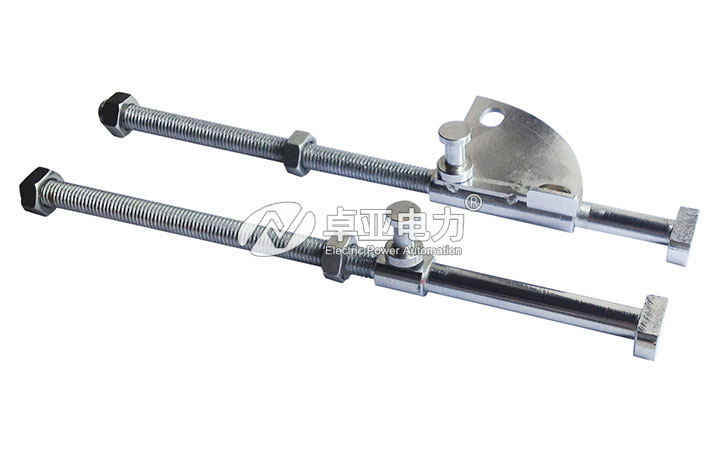

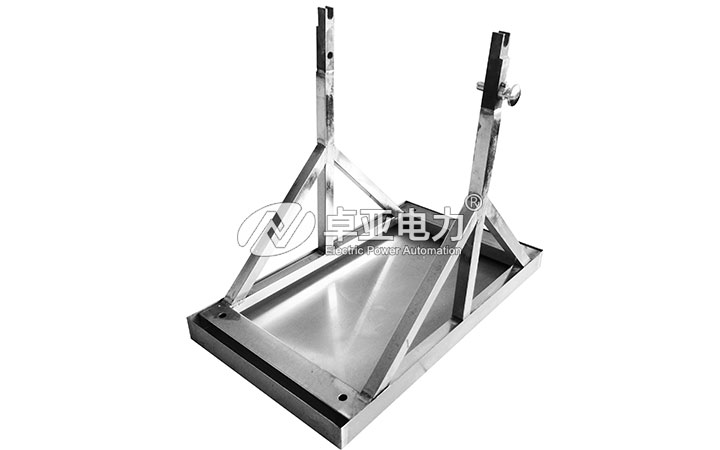

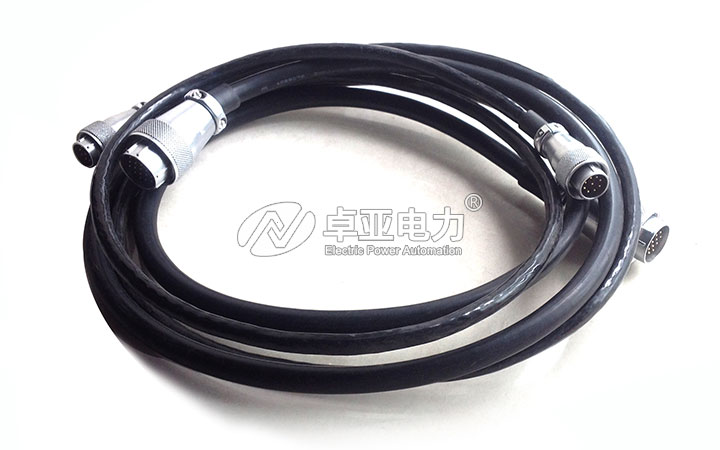

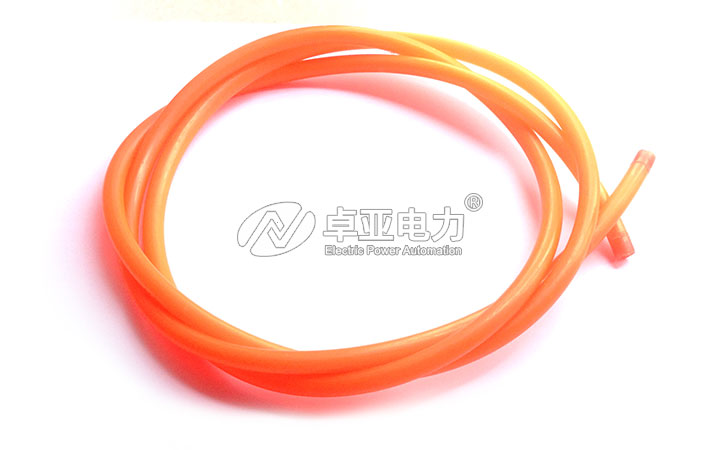

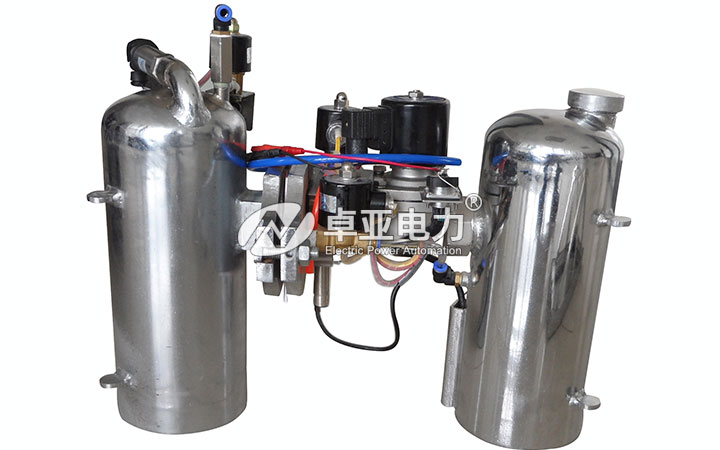

標準配件—— Accessories
說明：標準配(附)件，僅供參考，具體附件以說明書為準。
